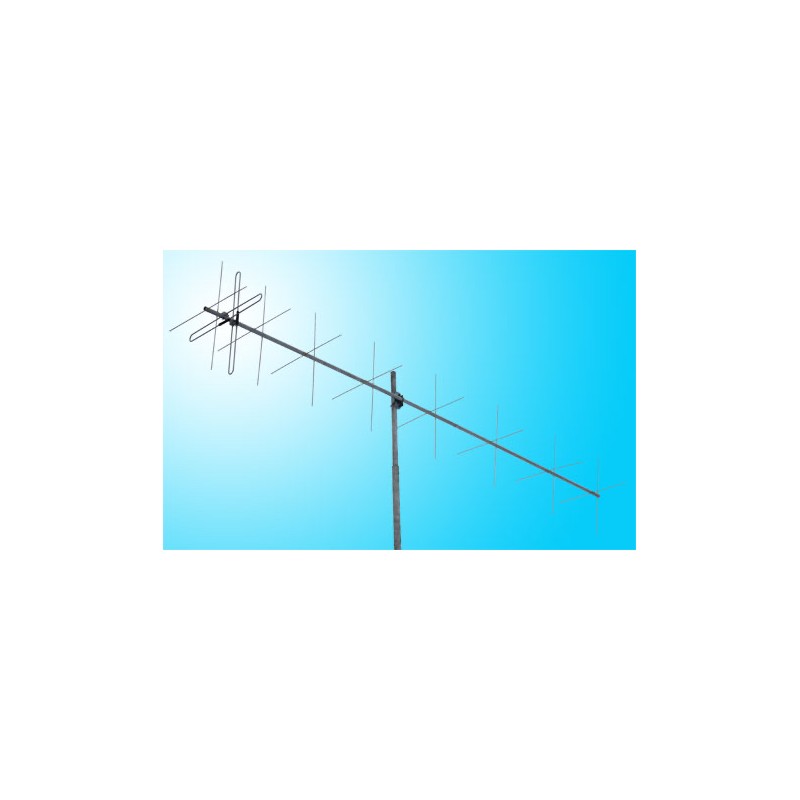

Radial YX9-2m кроссполяризационная базовая направленная антенна для работы на частотах 144-146 МГц. Сдвоенный вариант антенны Radial Y9-2m. Сдвинутые между собой на 90 мм, они прекрасно умещаются на одной траверсе и не портят друг другу характеристики. Данная антенна подойдет для работы как в местных FM участках 2-х метрового диапазона, так и DX частотах в режиме SSB и CW и в вертикальной и в горизонтальной поляризации.
Базовая направленная антенна Radial YX9-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial YX9-2m изготовлены из алюминиевого сплава АД-31. Антенна состоит из двух ортогональных полотен, с двумя раздельными активными петлевыми вибраторами. Каждый вибратор можно подключить либо на свой фидер, либо на один фидер через реле переключатель. Учитывая, что спутник вращается и поляризация меняется, можно вручную подбирать наилучшую поляризацию переключателем по принимаемому уровню сигнала. Также можно объединить сумматором два полотна, избавившись от переключателя, но потеряв при этом 3 дБ усиления. Обе антенны крепятся консольно, чтобы кабели не попадали в область излучения. При монтаже рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 4.95 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial YX5-2m от 38 до 65 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial YX9-2m направленная кроссполяризационная антенна, с девятью элементами в каждой плоскости для работы на частотах VHF диапазона. Это сдвоенная антенна, основой которой являются 2 антенны Radial Y9-2m, сдвинутые между собой на 90 мм, прекрасно умещаясь на одной траверсе и не оказывая влияния на характери-тики друг другу.
Работая в диапазоне частот от 144 МГц до 144 МГц, направленная антенна Radial YX9-2m обеспечивает коэффициент усиления 13.5 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Radial YX9-2m применены два раздельных петлевых вибратора в каждой плоскости. Антенна после сборки не нуждается в настройке, работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial YX9-2m в E-плоскости по уровню 3 dB составляет 32 градуса, в H-плоскости - 36 градусов.
Radial YX9-2m направленная антенна диапазона частот VHF. Антенна предназначена для связи через космические радиолюбительские ретрансляторы - искусственные спутники Земли. Антенна, установленная на поворотном устройстве с автоматическим ведением спутников, управляемая программой Орбитрон или аналогичной, обеспечит всегда максимальное усиление в течении всего периода полета. Эти антенны можно также применять и для наземной связи - в местных FM участках с вертикальной поляризацией или на DX частотах в режимах SSB и CW с горизонтальной. Стэк из таких антенн можно применить для антенной решетки при тропосферных или лунных связей.
- Частотный диапазон 144-146 МГц
- 9 элементов в вертикальной плоскости, 9 элементов в горизонтальной плоскости
- Тип антенны - направленная с вертикальной и горизонтальной поляризацией
- Усиление 13.5 dBi
- Сектор излучения по уровню -3 dB в вертикальной плоскости 32 градуса
- Сектор излучения по уровню -3 dB в горизонтальной плоскости 36 градусов
- Мощность 200 Вт
- КСВ не хуже 1.5
- Вес 6.06 кг
- Габириты 4945х1030х1030 мм
- Диаметр мачты 38-65 мм
- Ветровая нагрузка 20м/с
- Разъем N-гнездо
Комплектация Radial YX9-2m
- Базовая направленная VHF антенна Radial YX9-2m
- Крепление на мачту
