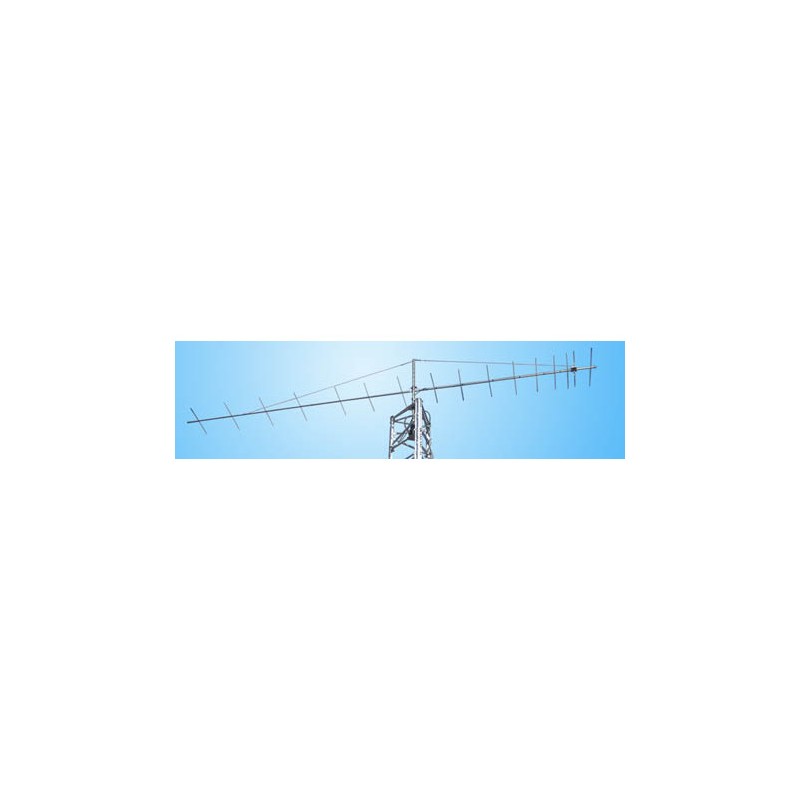

Radial Y16-2m базовая направленная антенна с гамма согласованием для работы на любительских частотах 144-146 МГц. Высокое усиление, низкий уровень боковых лепестков в диаграмме направленности антенны и широкая полоса по согласованию позволяет использовать эту антенну для любых DX связей, как TROPO, AURORA, MS, EME. Также антенна Radial Y16-2m может служить элементом более сложной антенной решетки для создания системы с более высоким коэффициентом усиления
Базовая направленная антенна Radial Y16-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенна Radial Y16-2m изготовлена из алюминия. Все излучающие элементы выполнены из упругого материала, что обеспечивает сохранение формы при физическом воздействии на них при установке или любопытными птицами. Элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов. Антенна предназначена для установки в горизонтальной поляризации. Длина траверсы антенны составляет 8.5 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y16-2m от 35 до 65 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y16-2m направленная шестнадцати элементная антенна с гамма согласованием для работы на любительских частотах VHF диапазона.
Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial Y16-2m обеспечивает коэффициент усиления 15 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y16-2m в E-плоскости по уровню 3 dB составляет 28 градусов, в H-плоскости - 30 градусов.
Radial Y16-2m антенна разработанная одним немецким радиолюбителем и доработанная компанией Radial. Конструкция антенны имеет длину более 4λ, что является пределом для практической реализации механически надежной антенны. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 144-146 МГц
- 16 элементов
- Направленная
- Горизонтальная поляризация
- КСВ не хуже 1.5
- Мощность до 200 Вт
- Сопротивление 50 Ом
- Усиление 15 dBi
- Вес 5.5 кг
- Габариты 8500х1060х150 мм
- Габариты упаковки 3050х120х120 мм
- Длина траверсы 8.5 м
- Сектор излучения по уровню -3 dB в Е-плоскости 28 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 30 градусов
- Ветровая нагрузка 25 м/с
- Диаметр мачты 35-65 мм
- Грозозащита
- Разъем N-гнездо
Комплектация Radial Y16-2m
- Базовая направленная VHF антенна Radial Y16-2m
- Крепление на мачту
