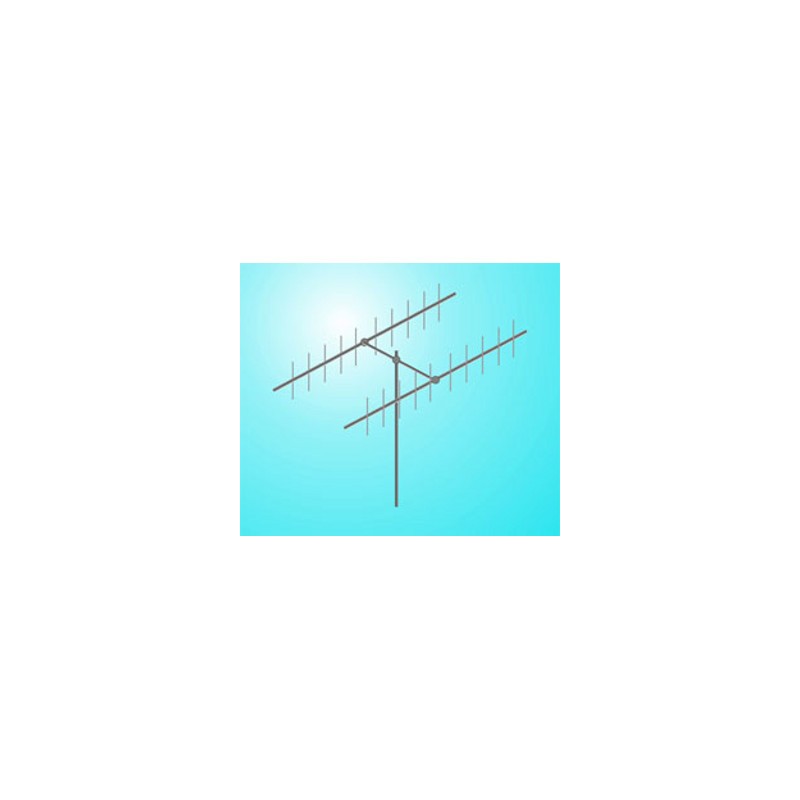

Radial 2Y12-2m VER-E1xH2 стэк из двух направленных базовых антенн Yagi Radial Y12-2m в вертикальной плоскости. Данный вариант позволяет сжать диаграмму направленности в горизонтальной плоскости, сохранив при этом вертикальный сектор излучения. Антенна Radial 2Y12-2m VER-E1xH2 подойдет для работы в FM для поиска дальних корреспондентов с вертикальной поляризацией, а также DX по удаленным репитерам.
Конструктивно Radial 2Y12-2m VER-E1xH2 стэк из двух направленных двенадцати элементных антенн Radial Y12-2m с гамма согласованием для работы на любительских частотах VHF диапазона, имеющих вертикальную поляризацию. При монтаже рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью для минимизации влияния металла на диаграмму направленности. Диаметр мачты, на которую можно установить базовую направленную антенну Radial 2Y12-2m VER-E1xH2 50 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте
Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial 2Y12-2m VER-E1xH2 обеспечивает коэффициент усиления 17.7 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 500 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial 2Y12-2m VER-E1xH2 в E-плоскости по уровню 3 dB составляет 34 градуса, в H-плоскости - 26 градусов.
Radial 2Y12-2m VER-E1xH2 имеет высокую эффективность, что при ее использовании приведет к повышению энергетического потенциала вашей радиостанции с минимальными помехами и максимально сконцентрированным сигналом в одном направлении. Отличная антенная решетка для DX работы на дальних расстояниях. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 144-146 МГц
- 2 полотна по 12 элементов (2 антенны Radial Y12-2m)
- Тип антенны направленная, сборная, с вертикальной поляризацией
- КСВ не хуже 1.5
- Мощность до 500 Вт
- Сопротивление 50 Ом
- Усиление 17.7 dBi
- Габариты 5300х1800х1060 мм
- Габариты упаковки 2950х250х250 мм
- Сектор излучения по уровню -3 dB в Е-плоскости 34 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 26 градусов
- Ветровая нагрузка 25 м/с
- Диаметр мачты 50 мм
- Грозозащита
- Разъем N-гнездо
Комплектация Radial 2Y12-2m VER-E1xH2
- Базовая направленная VHF антенна, стэк, Radial 2Y12-2m VER-E1xH2
- Крепление на мачту
