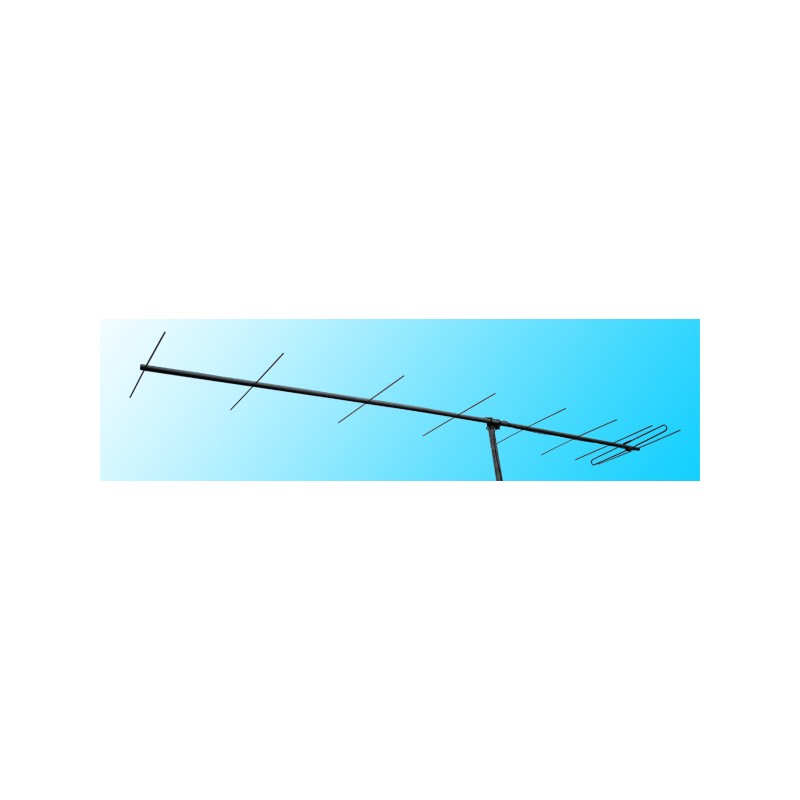

Базовая направленная антенна диапазона VHF (136-174 МГц) Yagi Radial Y9-2m

Цена: 19 760 ₽

Купить

Артикул:

005608

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Radial Y9-2m базовая направленная антенна для работы на любительских частотах 144-146 МГц. Высокое усиление, работа в вертикальной и горизонтальной поляризации. Антенна может служить элементом более сложной антенной решетки для создания системы с более высоким коэффициентом усиления

Базовая направленная антенна Radial Y9-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенна Radial Y9-2m изготовлена из алюминиевого сплава АД-31. Все излучающие элементы выполнены из упругого материала, что обеспечивает сохранение формы при физическом воздействии на них при установке или любопытными птицами. Элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов. Изолированные элементы повышают их добротность и тем самым обеспечивают высокое усиление. Оригинальная система запитки петлевого вибратора упрощает конструкцию излучателя и позволяет обойтись без согласующего устройства. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 4.94 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y9-2m от 35 до 65 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y9-2m направленная девяти элементная антенна для работы на любительских частотах VHF диапазона.

Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial Y9-2m обеспечивает коэффициент усиления 13.5 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y9-2m в E-плоскости по уровню 3 dB составляет 32 градусов, в H-плоскости - 36 градусов.

Radial Y9-2m антенна разработанная на компьютере одним Российским радиолюбителем и оптимизирована для производства компанией Radial. Базовая направленная антенна предназначена для работы в составе радиолюбительских УКВ станций, как с вертикальной поляризацией в FM, так и для работы с DX в CW И SSB режимах. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
