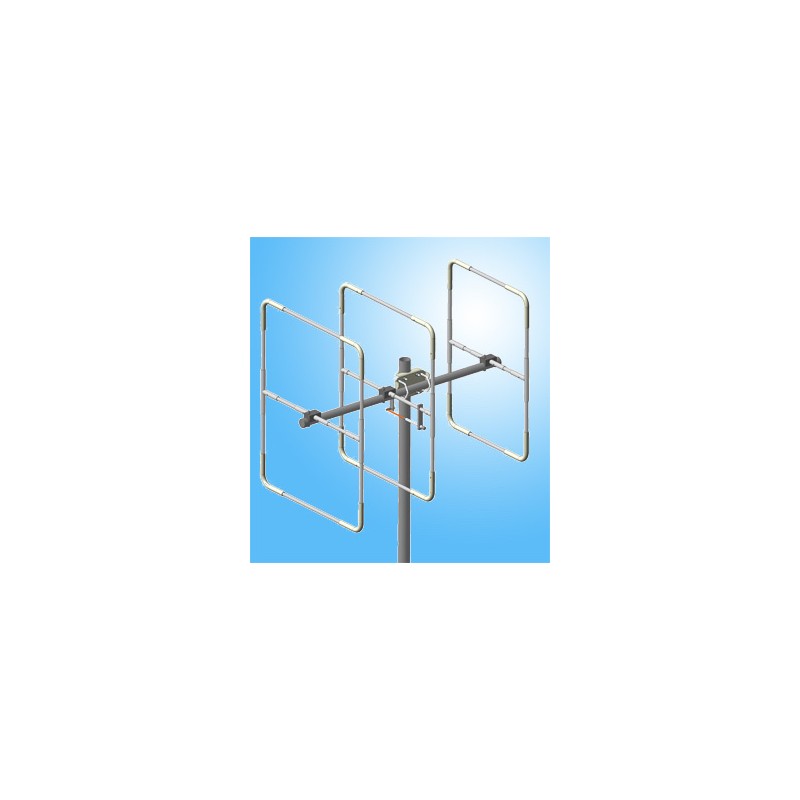

Radial 2Q3-2m базовая направленная антенна типа Квадрат для работы на частотах 140-150 МГц. При длине траверсы 1 метр антенна имеет лучшее усиление чем трехэлементная направленная антенна типа волновой канал (Yagi) с аналогичной длиной траверсы. Radial 2Q3-2m является неким гибридом между традиционными антеннами Квадрат и стэком из Yagi. Отличительной особенностью является надежное механическое крепление рамок к траверсе благодаря поперечине. Гамма-согласование обеспечивает качественное согласование в широкой полосе.
Radial 2Q3-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенна Radial 2Q3-2m изготовлена из алюминия. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1 метр. Диаметр мачты, на которую можно установить базовую направленную антенну Radial 2Q3-2m от 35 до 69 мм. Конструктивно Radial 2Q3-2m трехэлементный двойной квадрат для работы на частотах VHF диапазона.
Работая в диапазоне частот от 140 МГц до 150 МГц, направленная антенна Radial 2Q3-2m обеспечивает коэффициент усиления 8.3 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна после сборки нуждается в настройке для получения максимальной эффективности. Антенна работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем.
КСВ антенны Radial 2Q3-2m не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial 2Q3-2m в E-плоскости по уровню 3 dB составляет 60 градуса, в H-плоскости - 64 градусов.
Антенна Radial 2Q3-2m радиолюбительская направленная антенна типа Двойной Квадрат. При своих размерах антенна имеет прекрасные электрические характеристики и высокую механическую прочность. Разборная конструкция позволяет легко транспортировать антенну.
- Частотный диапазон 140 - 150 МГц
- Рабочая полоса 4 МГц
- Тип антенны - Направленная типа Двойной Квадрат
- 3 элемента

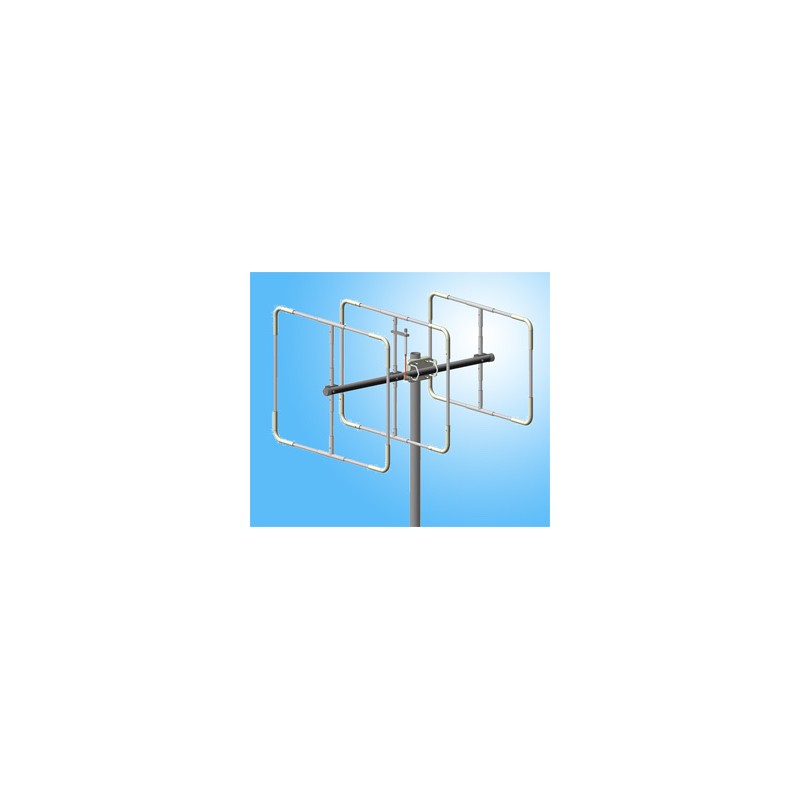

- Поляризация - вертикальная, горизонтальная
- Усиление 8.3 dBi
- Сектор излучения по уровню -3 dB в Е-плоскости 60 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 64 градусов
- Мощность 200 Вт
- Сопротивление 50 Ом
- КСВ не хуже 1.5
- Вес 5.15 кг
- Габариты 1000х850х670 мм
- Диаметр мачты 35-69 мм
- Ветровая нагрузка 20 м/с
- Разъем SO-239
Комплектация Radial 2Q3-2m
- Базовая направленная VHF антенна Radial 2Q3-2m
- Крепление на мачту
