Radial Q2-2m направленная антенна типа Квадрат для работы на частотах 144-160 МГц. Недорогая и эффективная антенна для связи на небольших расстояниях удаленных друг от друга абонентских радиостанций. При небольших размерах (траверса 42 см, каждый квадрат 55х55 см) антенна имеет усиление сравнимое с усилением трехэлементной направленной антенны типа волновой канал (Yagi) с гамма согласованием, имеющей длину траверсы 1 метр, отличную диаграмму направленности и высокую механическую прочность.

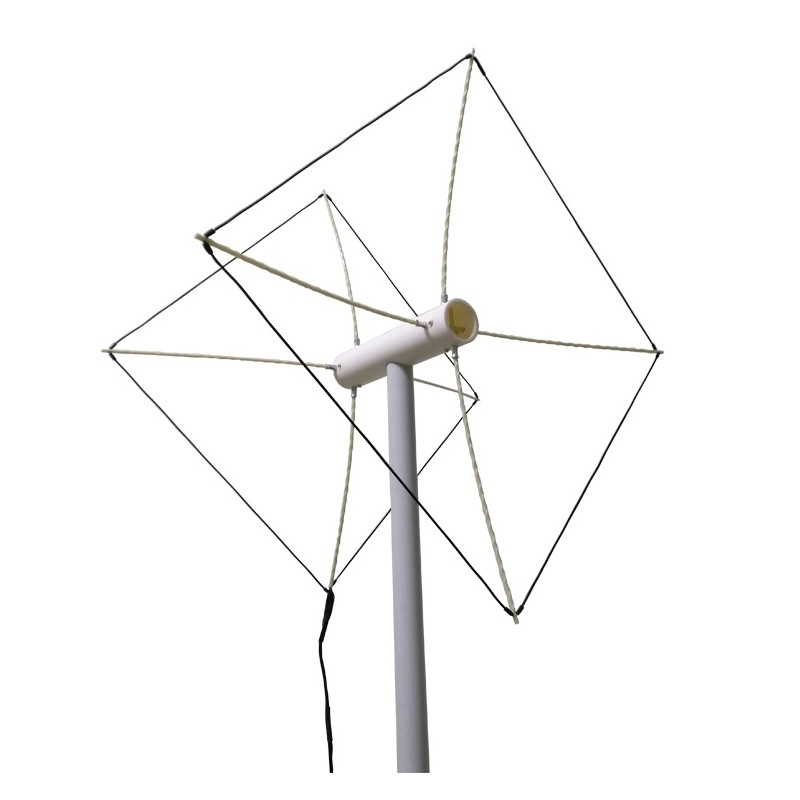

Radial Q2-2m имеет легкую, быстро собираемую конструкцию. Излучатели антенны изготовлены из меди, траверса из стеклопластика. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью для минимизации влияния металла на диаграмму направленности. Применение различной поляризации также поможет развязаться от сигналов других радиостанций. Длина траверсы антенны составляет 0.42 метра. Диаметр мачты (посадка на конус), на которую можно установить базовую направленную антенну Radial Q2-2m от 38 до 40 мм. Конструктивно Radial Q2-2m двухэлементный классический квадрат для работы на частотах VHF диапазона.
Работая в диапазоне частот от 144 МГц до 160 МГц, направленная антенна Radial Q2-2m обеспечивает коэффициент усиления 4.6 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 50 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
Антенна Radial Q2-2m имеет соотношение фронт-тыл 20 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Q2-2m в E-плоскости по уровню 3 dB составляет 82 градуса, в H-плоскости - 108 градусов.
Антенна Radial Q2-2m радиолюбительская, облегчённая направленная антенна типа Квадрат. Удобна для радиосвязи в походных условиях с целью увеличения дальности действия радиостанции. Простота сборки и разборки создаёт удобство пользования радиосвязью на больших дальностях, хорошее подавление сзади значительно снижает уровень помех. Удачно подходит для применения с носимыми радиостанциями. При небольших размерах антенна имеет прекрасные электрические характеристики и высокую механическую прочность. Имея малый вес и габариты, идеально подходит для установки в условиях ограниченного места на крыше и на легкие мачты, а также для использования в полевых условиях.
- Частотный диапазон 144 - 160 МГц
- Тип антенны - Направленная типа Квадрат
- 2 элемента
- Поляризация - вертикальная, горизонтальная
- Усиление 4.6 dBi
- Соотношение фронт-тыл 20 dB
- Сектор излучения по уровню -3 dB в Е-плоскости 82 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 108 градусов
- Мощность 50 Вт
- Сопротивление 50 Ом
- КСВ не хуже 1.5. На частоте 144.847 МГц - КСВ 1.49, на частоте 152.413 МГц - КСВ 1.24, на частоте 160 МГц - КСВ 1.37
- Вес 0.57 кг
- Габариты 550х550х420 мм
- Диаметр мачты 38-40 мм
- Ветровая нагрузка 30 м/с
- Грозозащита есть
- Разъем SMA папа
Комплектация Radial Q2-2m
- Базовая направленная VHF антенна Radial Q2-2m
