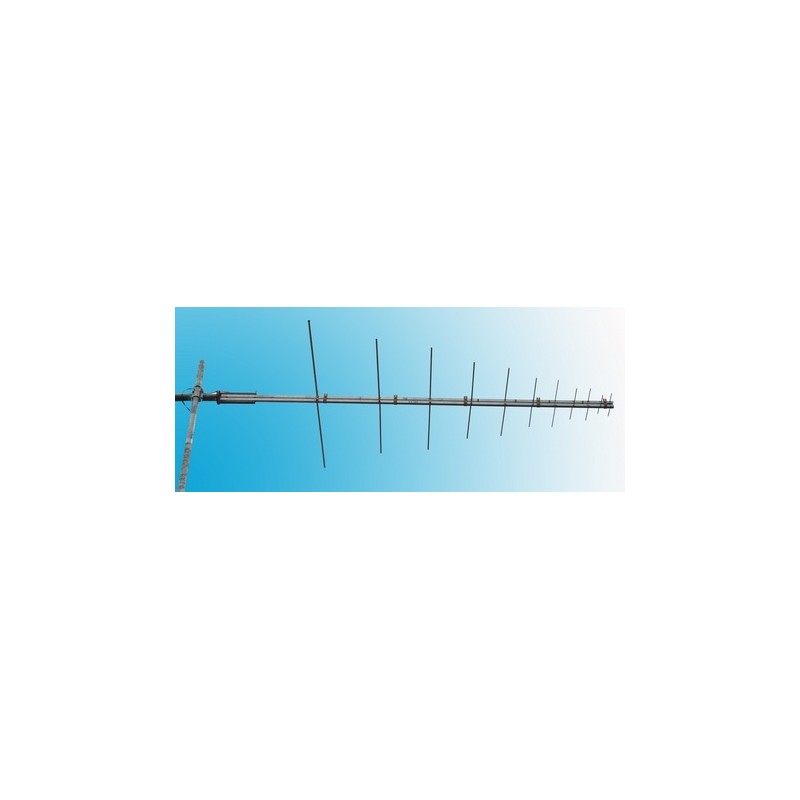

Radial LPA-80-200 широкополосная логопериодическая направленная антенна.
Базовая направленная антенна Radial LPA-80-200 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Логопериодическая антенна Radial LPA-80-200 изготовлена из алюминиевого сплава АД-31. Все излучающие элементы выполнены из упругого материала, что обеспечивает сохранение формы при физическом воздействии на них при установке или любопытными птицами. Элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов. Длина траверсы антенны составляет 3.45 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial LPA-80-200 от 35 до 65 мм. Конструктивно Radial LPA-80-200 логопериодическая антенна для работы на частотах VHF диапазона.
Работая в диапазоне частот от 80 МГц до 200 МГц, направленная антенна Radial LPA-80-200 обеспечивает коэффициент усиления от 6 dBi до 10 dBi в зависимости от рабочей частоты, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 50 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial LPA-80-200 в E-плоскости по уровню 3 dB составляет 50-75 градусов, в H-плоскости - 70-110 градусов.
Radial LPA-80-200 может применяться в качестве измерительной антенны при испытании различного радиотехнического оборудования, а так же для контроля радиоэфира в широкой полосе частот.
- Частотный диапазон 80-200 МГц
- Тип антенны - направленная, логопериодическая
- Усиление 6-10 dBi
- Мощность 50Вт
- Сопротивление 50 Ом
- КСВ не хуже 3
- Вес 9кг
- Габариты 3447х1927х50
- Длина траверсы 3.45 м
- Сектор излучения по уровню -3 dB в Е-плоскости 50-75 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 70-110 градусов
- Ветровая нагрузка 25 м/с
- Диаметр мачты 35-65 мм
- Разъем N-гнездо
Комплектация Radial LPA-80-200
- Базовая направленная VHF антенна Radial LPA-80-200
- Крепление на мачту
