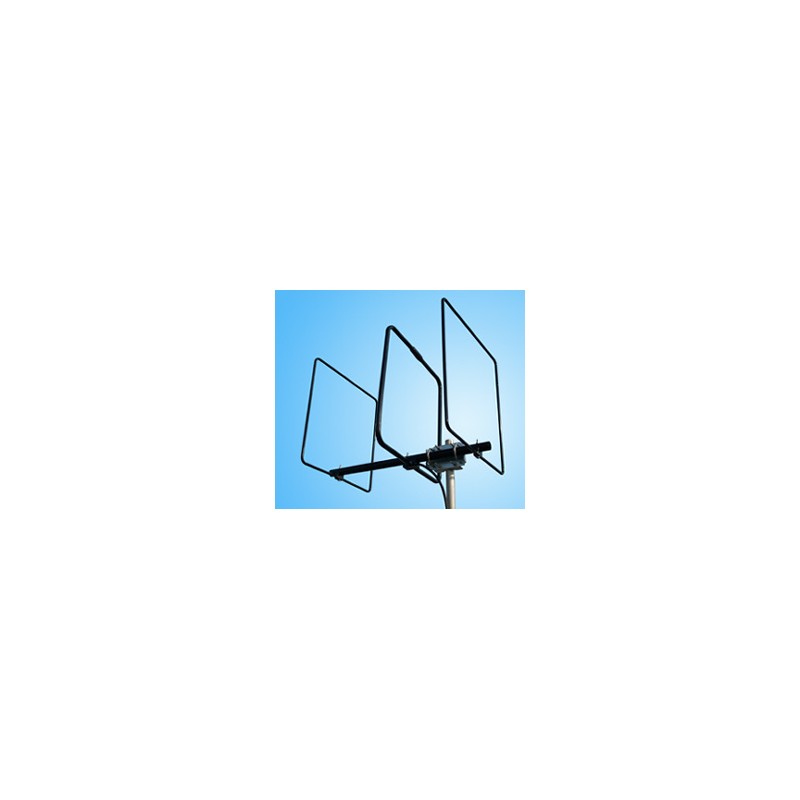

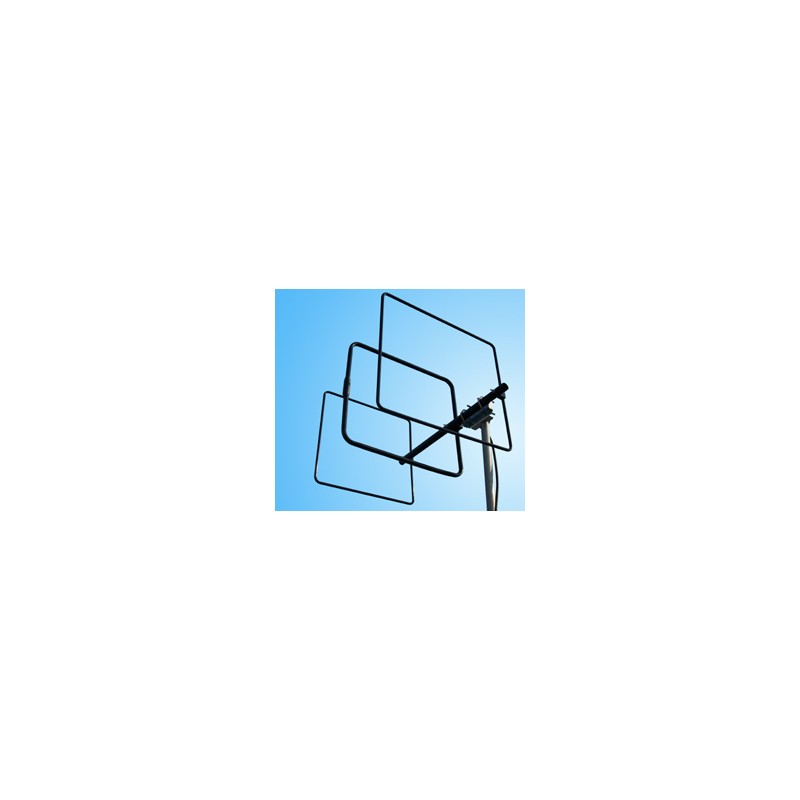

Radial Q3-2m направленная антенна типа Квадрат для работы на любительских частотах 144-146 МГц. Антенна производится с использованием технологий и решений применяемых при изготовлении профессиональных антенн УКВ связи - сварное крепление элементов, герметизация узла питания, разъем N-типа, полимерное покрытие. Все это придает антенне надежность и высокое качество эксплуатации. Электрически замкнутая конструкция слабо воспринимает помехи от близко расположенных источников с электрической составляющей. При длине траверсы 79 см антенна имеет лучшее усиление чем трехэлементная направленная антенна типа волновой канал (Yagi) с длиной траверсы 1 метр, что определяется ее увеличенной апертурой. А электрически замкнутая конструкция слабо воспринимает помехи от близко расположенных источников с электрической составляющей.
Radial Q3-2m имеет легкую, прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенна Radial Q3-2m изготовлена из алюминиевого сплава АД-31 с полимерным покрытием. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 0.79 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Q3-2m от 40 до 69 мм. Конструктивно Radial Q3-2m трехэлементный квадрат для работы на частотах VHF диапазона.
Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial Q3-2m обеспечивает коэффициент усиления 8 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 100 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
Антенна Radial Q3-2m имеет соотношение фронт-тыл 20 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Q3-2m в E-плоскости по уровню 3 dB составляет 60 градуса, в H-плоскости - 68 градусов.
Антенна Radial Q3-2m радиолюбительская, облегчённая направленная антенна типа Квадрат. При небольших размерах антенна имеет прекрасные электрические характеристики и высокую механическую прочность.
- Частотный диапазон 144 - 146 МГц
- Тип антенны - Направленная типа Квадрат
- 3 элемента
- Поляризация - вертикальная, горизонтальная
- Усиление 8 dBi
- Соотношение фронт-тыл 20 dB
- Сектор излучения по уровню -3 dB в Е-плоскости 60 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 68 градусов
- Мощность 100 Вт
- Сопротивление 50 Ом
- КСВ не хуже 1.5
- Вес 2.5 кг
- Длина траверсы 0.79 м
- Диаметр мачты 40-69 мм
- Ветровая нагрузка 30 м/с
- Грозозащита
- Разъем N-гнездо
Комплектация Radial Q3-2m
- Базовая направленная VHF антенна Radial Q3-2m
- Крепление на мачту
