Базовая направленная антенна диапазона VHF (136-174 МГц) Yagi Radial Y5 VHFg

Цена: 10 566 ₽

Купить

Артикул:

001822

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

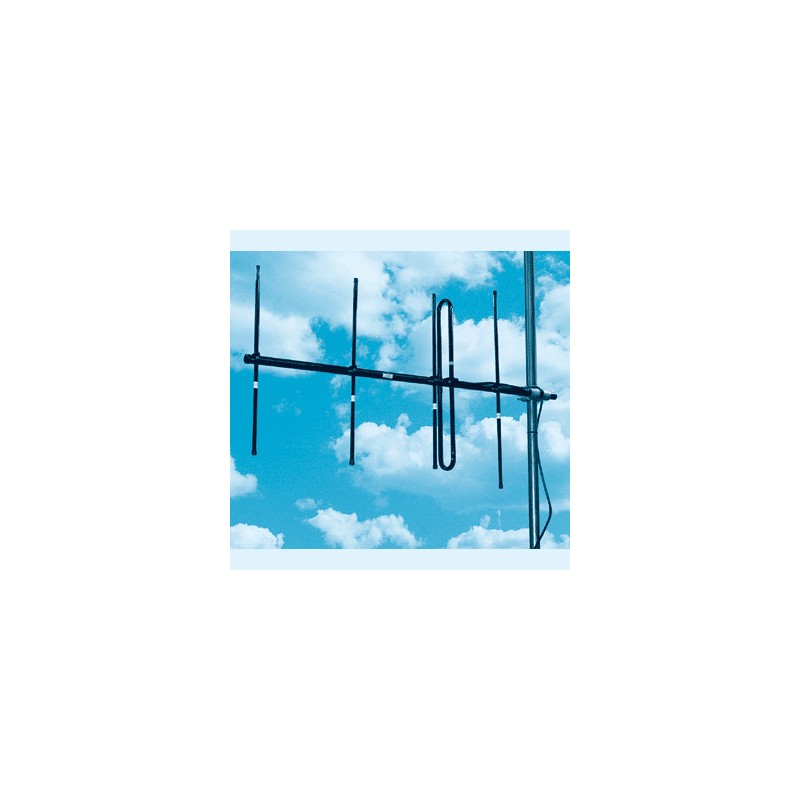

Radial Y5 VHFg направленная базовая антенна с гамма согласованием для работы на частотах 144-174 МГц. Эффективная направленная антенна с высоким усилением и низким боковым излучением. Антенна обеспечивает уверенную радиосвязь на расстояниях до 80 км на пересеченной местности в хороших условиях, при правильной установке и настройке. Остронаправленная диаграмма направленности позволяет использовать антенну в качестве приемной с целью минимизации помех, так как соотношение фронт-тыл составляет 20dB!.

Базовая направленная антенна Radial Y5 VHFg имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все части антенны Radial Y5 VHFg изготовлены из алюминиевых сплавов АД-31, а также Д16Т. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.8 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y5 VHFg от 25 до 55 мм. Площадь ветровой поверхности антенны составляет всего 0,11 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y5 VHFg направленная пяти элементная антенна с гамма согласованием для работы на частотах VHF диапазона.

Работая в диапазоне частот от 144 МГц до 174 МГц, направленная антенна Radial Y5 VHFg обеспечивает коэффициент усиления 10.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна после сборки нуждается в настройке для получения максимальной эффективности. Антенна Radial Y5 VHFg с гамма согласованием, работает с подводимой мощностью до 100 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем.

Антенна Radial Y5 VHFg имеет соотношение фронт-тыл 20 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y5 VHFg в E-плоскости по уровню 3 dB составляет 40 градусов, в H-плоскости - 46 градусов.

Radial Y5 VHFg направленная антенна диапазона частот VHF для применения в различных погодных условиях. Широкая сфера применения, надежная конструкция. Обладает отличными характеристиками - усилением и низким боковым излучением, свойственными пятиэлементным направленным антеннам. При правильной настройке и установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи.
