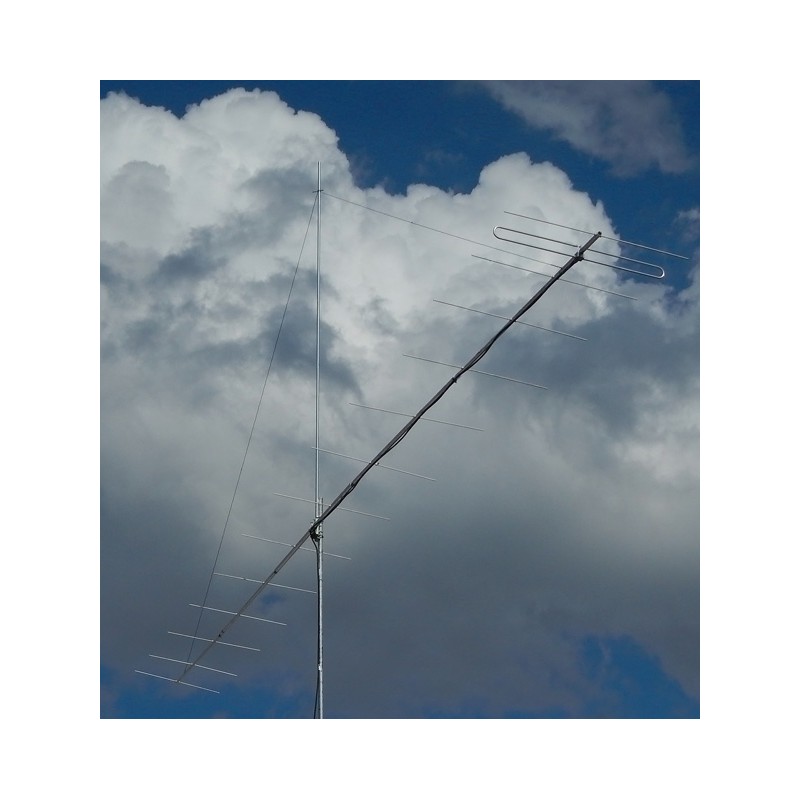

Radial Y14-2m базовая направленная антенна Yagi для работы на любительских частотах 144-146 МГц. Высокое усиление, работа в вертикальной и горизонтальной поляризации. Radial Y14-2m одна из лучших направленных антенн, производимых компанией Radial для работы на любительских частотах VHF.
Базовая направленная антенна Radial Y14-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенна Radial Y14-2m изготовлена из алюминиевого сплава АД-31. Все излучающие элементы выполнены из упругого материала, что обеспечивает сохранение формы при физическом воздействии на них при установке или любопытными птицами. Элементы крепятся к траверсе через изоляционные втулки, что снижает появление шумов. Изолированные элементы повышают их добротность и тем самым обеспечивают высокое усиление. Оригинальная система запитки петлевого вибратора упрощает конструкцию излучателя и позволяет обойтись без согласующего устройства. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 9.64 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y14-2m от 35 до 65 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y14-2m направленная четырнадцати элементная антенна для работы на любительских частотах VHF диапазона.
Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial Y14-2m обеспечивает коэффициент усиления 14.7 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 500 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.3, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y14-2m в E-плоскости по уровню 3 dB составляет 25 градусов, в H-плоскости - 27 градусов.
Radial Y14-2m антенна разработанная на компьютере одним Российским радиолюбителем и оптимизирована для производства компанией Radial. Базовая направленная антенна была разработана для УКВ соревнований и предназначена для работы в составе радиолюбительских УКВ станций, как с вертикальной поляризацией в FM, так и для работы с DX в CW И SSB режимах. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 144-146 МГц
- 14 элементов
- Направленная
- Поляризация - вертикальная, горизонтальная
- КСВ не хуже 1.3
- Мощность до 500 Вт
- Сопротивление 50 Ом
- Усиление 14.7 dBi
- Вес 7.8 кг
- Габариты 9640х1023х82 мм
- Габариты упаковки 2050х125х125 мм
- Длина траверсы 9.65 м
- Сектор излучения по уровню -3 dB в Е-плоскости 25 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 27 градусов
- Ветровая нагрузка 25 м/с
- Диаметр мачты 35-65 мм
- Грозозащита
- Разъем N-гнездо
Комплектация Radial Y14-2m
- Базовая направленная VHF антенна Radial Y14-2m
- Крепление на мачту
