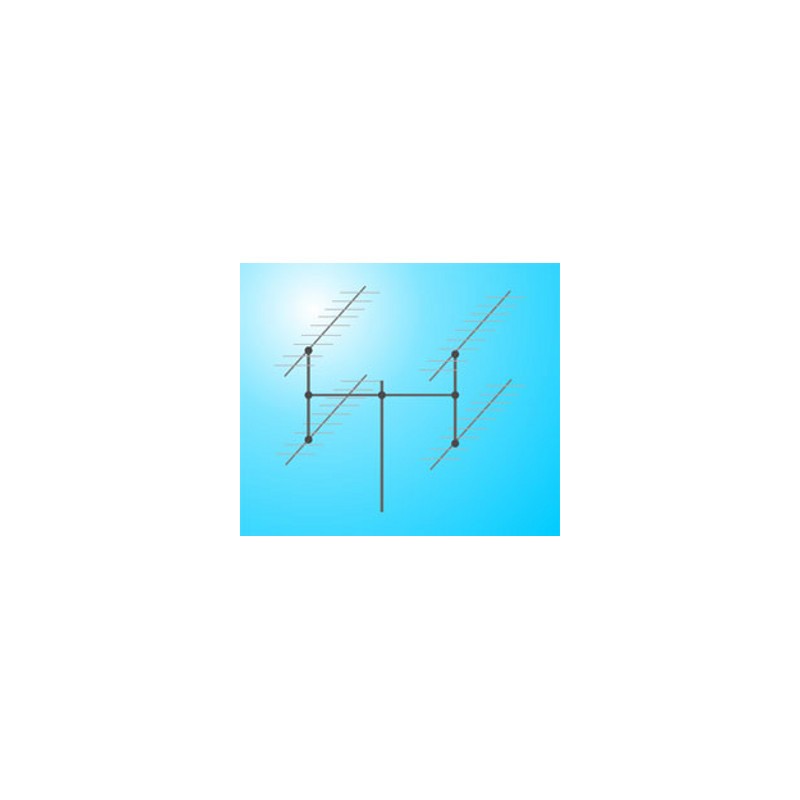

Radial 4Y16-2m HOR-E2xH2 стэк из 4х направленных базовых антенн Radial 16-2m в горизонтальной плоскости. Увеличение числа антенн в стэке позволяет сузить диаграмму направленности в нужной поляризации и соответственно увеличить коэффициент усиления.
Конструктивно Radial 4Y16-2m HOR-E2xH2 стэк из четырех направленных шестнадцати элементных антенн Radial Y16-2m с гамма согласованием для работы на любительских частотах VHF диапазона, имеющих горизонтальную поляризацию. Диаметр мачты, на которую можно установить базовую направленную антенну Radial 4Y16-2m HOR-E2xH2 50 мм. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте
Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial 4Y16-2m HOR-E2xH2 обеспечивает коэффициент усиления 22.5 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 500 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial 4Y16-2m HOR-E2xH2 в E-плоскости по уровню 3 dB составляет 19.4 градусов, в H-плоскости - 21 градусов.
Radial 4Y16-2m HOR-E2xH2 имеет высокую эффективность, что при ее использовании приведет к еще большему повышению энергетического потенциала вашей радиостанции, нежели стэк из двух антенн Radial Y16-2m. Отличная антенная решетка для работы с отражением от Луны, метеорных следов, тропосферы или полярного сияния. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 144-146 МГц
- 4 полотна по 16 элементов (4 антенны Radial Y16-2m)
- Тип антенны направленная, сборная, с горизонтальной поляризацией
- КСВ не хуже 1.5
- Мощность до 500 Вт
- Сопротивление 50 Ом
- Усиление 22.5 dBi
- Габариты 2200x8500х3460 мм
- Габариты упаковки 3050х450х450 мм
- Сектор излучения по уровню -3 dB в Е-плоскости 19.4 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 21 градусов
- Ветровая нагрузка 25 м/с
- Диаметр мачты 50 мм
- Грозозащита
- Разъем N-гнездо
Комплектация Radial 4Y16-2m HOR-E2xH2
- Базовая направленная VHF антенна, стэк, Radial 4Y16-2m HOR-E2xH2
- Крепление на мачту
