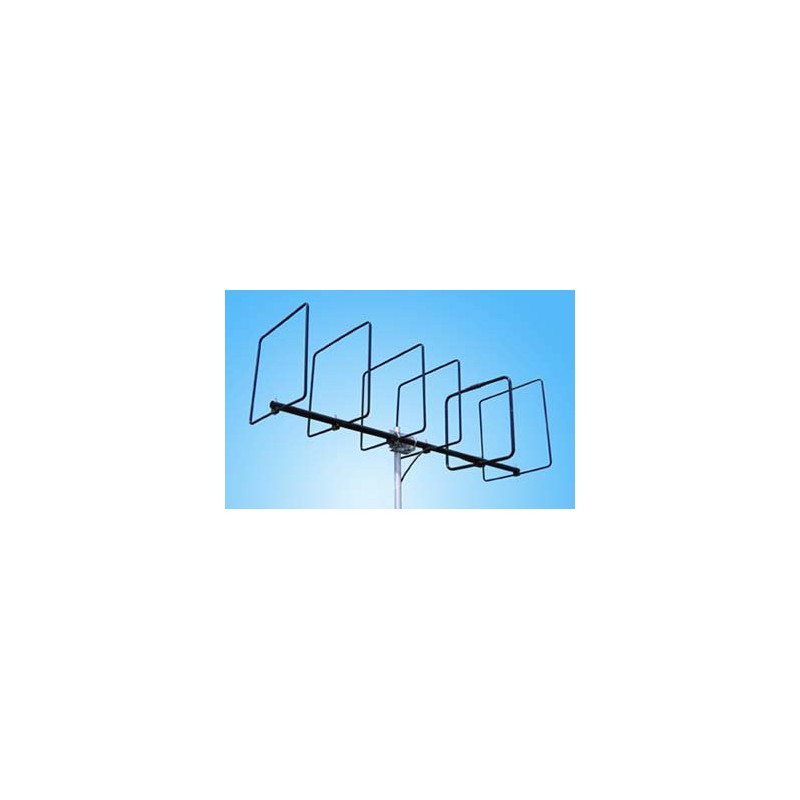

Radial Q6-2m направленная антенна типа Квадрат для работы на любительских частотах 144-146 МГц. Антенна производится с использованием технологий и решений применяемых при изготовлении профессиональных антенн УКВ связи - сварное крепление элементов, герметизация узла питания, разъем N-типа, коррозионное порошковое покрытие. Все это придает антенне надежность и высокое качество эксплуатации. Электрически замкнутая конструкция слабо воспринимает помехи от близко расположенных источников с электрической составляющей. У этой антенны удачное кабельное симметрирование и согласование. Увеличенная аппертура антенны благоприятно способствует повышению усиления антенны. Антенна имеет лучшее усиление чем направленная антенна типа волновой канал (Yagi) с аналогичной длиной траверсы. А электрически замкнутая конструкция слабо воспринимает помехи от близко расположенных источников с электрической составляющей.
Radial Q6-2m имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенна Radial Q6-2m изготовлена из алюминиевого сплава АД-31 с полимерным порошковым покрытием. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.8 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Q6-2m от 40 до 69 мм. Конструктивно Radial Q6-2m шестиэлементный квадрат для работы на частотах VHF диапазона.
Работая в диапазоне частот от 144 МГц до 146 МГц, направленная антенна Radial Q6-2m обеспечивает коэффициент усиления 10.6 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
КСВ антенны Radial Q6-2m не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Q6-2m в E-плоскости по уровню 3 dB составляет 54 градуса.
Антенна Radial Q6-2m радиолюбительская, направленная антенна типа Квадрат. Антенна имеет прекрасные электрические характеристики, высокую механическую прочность и слабо восприимчива к электрическим помехам.
- Частотный диапазон 144 - 146 МГц
- Тип антенны - Направленная типа Квадрат
- 6 элементов
- Поляризация - вертикальная, горизонтальная
- Усиление 10.6 dBi
- Сектор излучения по уровню -3 dB в Е-плоскости 54 градусов
- Мощность 200 Вт
- Сопротивление 50 Ом
- КСВ не хуже 1.5
- Вес 5 кг
- Длина траверсы 1.8 м
- Диаметр мачты 40-69 мм
- Ветровая нагрузка 30 м/с
- Грозозащита
- Разъем N-гнездо
Комплектация Radial Q6-2m
- Базовая направленная VHF антенна Radial Q6-2m
- Крепление на мачту
