Radial YX8-70cm кроссполяризационная базовая направленная антенна для работы на частотах 432-439 МГц через космические радиолюбительские ретрансляторы.

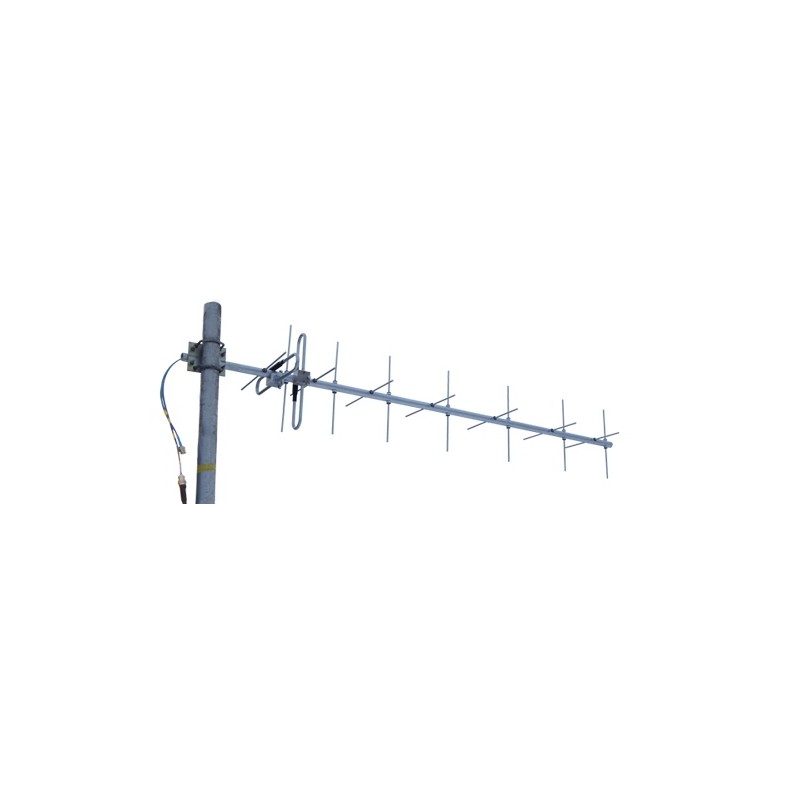

Базовая направленная антенна Radial YX8-70cm имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial YX8-70cm изготовлены из алюминиевого сплава АД-31. Антенна состоит из двух ортогональных полотен, с двумя раздельными активными петлевыми вибраторами. Каждый вибратор можно подключить либо на свой фидер, либо на один фидер через реле переключатель. Учитывая, что спутник вращается и поляризация меняется, можно вручную подбирать наилучшую поляризацию переключателем по принимаемому уровню сигнала. Также можно объединить сумматором два полотна, избавившись от переключателя, но потеряв при этом 3 дБ усиления. Обе антенны крепятся консольно, чтобы кабели не попадали в область излучения. При монтаже рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.66 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial YX8-70cm от 35 до 65 мм. Массивное литое крепежное устройство надежно фиксирует антенну за концевик траверсы на вертикальной или горизонтальной трубе. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial YX8-70cm направленная кроссполяризационная антенна, с восемью элементами в каждой плоскости для работы на частотах UHF диапазона. Активные элементы каждого полотна представляют собой петлевые вибраторы Пистолькорса. Антенна имеет сборно разборную конструкцию. Петлевой вибратор запитан симметрично, что позволяет крепить кабель снаружи траверсы без боязни появления затекания ВЧ токов по поверхности кабеля. Диаграмма направленности при этом имеет идеально симметричную форму. Место запитки коаксиальным кабелем тщательно загерметизировано, места винтовых соединений и пайки закрашены. Однако антенны не имеют полной герметизации. Петлевой вибратор снабжен дренажным отверстием для лучшей вентиляции и удаления конденсата
Работая в диапазоне частот от 432 МГц до 439 МГц, направленная антенна Radial YX8-70cm обеспечивает коэффициент усиления 12.2 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Radial YX8-70cm применены два раздельных петлевых вибратора в каждой плоскости. Антенна после сборки не нуждается в настройке, работает с подводимой мощностью до 100 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial YX8-70cm в E-плоскости по уровню 3 dB составляет 37 градусов, в H-плоскости - 42 градуса.
Radial YX8-70cm направленная антенна диапазона частот UHF. Антенна предназначена для связи через космические радиолюбительские ретрансляторы - искусственные спутники Земли. Антенна, установленная на поворотном устройстве с автоматическим ведением спутников, управляемая программой Орбитрон или аналогичной, обеспечит всегда максимальное усиление в течении всего периода полета. Эти антенны можно также применять и для наземной связи - в местных FM участках с вертикальной поляризацией или в режимах SSB и CW с горизонтальной.
- Частотный диапазон 432-439 МГц
- 8 элементов в вертикальной плоскости, 8 элементов в горизонтальной плоскости
- Тип антенны - направленная с линейной или круговой поляризацией
- Усиление 12.2 dBi
- Сектор излучения по уровню -3 dB в E плоскости 37градусов
- Сектор излучения по уровню -3 dB в H плоскости 42 градуса
- Мощность 100 Вт
- КСВ не хуже 1.5
- Габириты 1660х350х350 мм
- Диаметр мачты 35-65 мм
- Ветровая устойчивость 20м/с
- Разъем N-гнездо
Комплектация Radial YX8-70cm
- Базовая направленная UHF антенна Radial YX8-70cm
- Крепление на мачту
