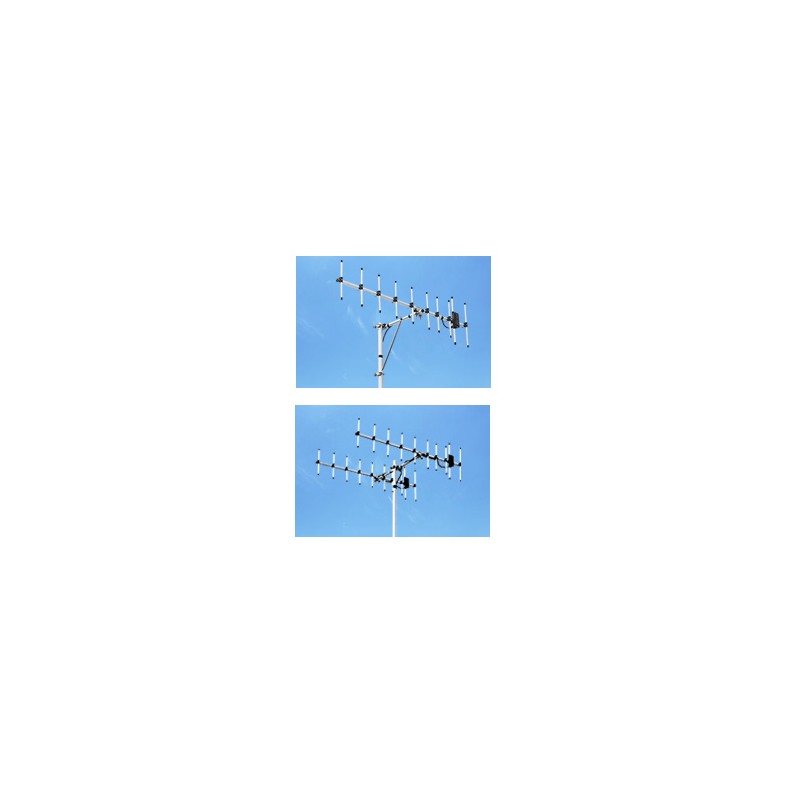

Diamond A430S10R2 базовая десятиэлементная направленная антенна - Яги - для работы на любительских частотах 430-440 МГц. Антенна отличается простотой сборки и установки, отсутствием настройки после установки и уникальными характеристиками, такими как высокий коэффициент усиления и соотношение фронт-тыл.
Интернет магазин Мир Раций гарантирует, что мы продаем оригинальную антенну Diamond A430S10R2 (не подделку или аналог). Это важно!
Базовая направленная антенна Diamond A430S10R2 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Diamond A430S10R2 изготовлены из алюминиевого сплава. Антенна может быть установлена как в вертикальной поляризации (предпочтительно с модуляцией FM), так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диалектической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.19 м. Диаметр мачты, на которую можно установить базовую направленную антенну Diamond A430S10R2 от 25 до 47 мм. Радиус поворота антенны составляет 0.82 метра. Площадь ветровой поверхности антенны составляет всего 0,07 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Diamond A430S10R2 направленная десяти элементная антенна с гамма согласованием для работы на любительских частотах UHF диапазона.
Работая в диапазоне частот от 430 МГц до 440 МГц, направленная антенна Diamond A430S10R2 обеспечивает коэффициент усиления 13.1 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 100 Вт (PEP) и 50 Вт с модуляцией FM и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем.
Антенна Diamond A430S10R2 имеет соотношение фронт-тыл 15 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. КСВ антенны не хуже 1.3, что обеспечивает эффективную работу с минимальными потерями сигнала.
Diamond A430S10R2 популярная десяти элементная направленная антенна UHF диапазона. Высокая эффективность, легкая сборка, работа в любых погодных условиях. При правильной установке и настройке обеспечит дальность до 120 км.
Направленные антенны с гамма-согласованием, несмотря на более низкую стоимость нежели антенны с петлевыми вибраторами, имеют ряд значительных преимуществ - они имеют сборно разборную конструкцию и при этом достаточно легкие, они одинаково могут работать как в вертикальной, так и в горизонтальной поляризации, их конструкция рассчитанна на компьютере и доработана с учетомв полевых испытаний и поэтому антенны имеют высокое усиление и коэффициент фронт-тыл. Получившееся при этой оптимизации нестандартное входное сопротивление трансформируется в 50 ом с помощью гамма-согласования.
- Рабочие частоты 430-440 МГц
- 10 элементов
- Направленная
- Поляризация - вертикальная, горизонтальная
- КСВ не хуже 1.3
- Мощность 50Вт FM, 100 Вт PEP
- Сопротивление 50 Ом
- Усиление 13.1 dBi
- Коэффициент фронт-тыл более 15 dB
- Вес 0.64 кг
- Габариты 1190x370x73 мм
- Длина траверсы 1.19 м
- Длина активного элемента 0.37 м
- Диаметр активного элемента 12.7 мм
- Длина пассивных элементов 0.35 м, 0.29 м, 0.275 м, 0.29 м, 0.275 м, 0.275 м, 0.275 м, 0.275 м, 0.275 м
- Диаметр пассивных элементов 9.4 мм
- Радиус поворота антенны 0.82 м
- Диаметр мачты 25-47мм
- Разъем SO239
Комплектация Diamond A430S10R2
- Базовая направленная UHF антенна Diamond A430S10R2
- Крепление на мачту
