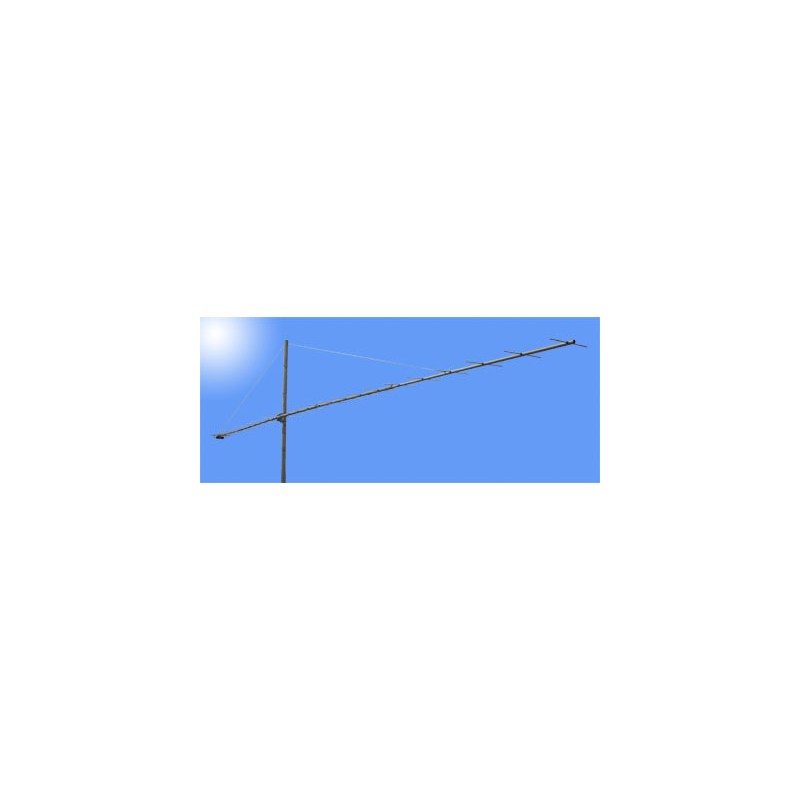

Radial Y33-70cm направленная базовая антенна для работы на любительских частотах 430-438 МГц. Высокоэффективная антенна для связи удаленных друг от друга на больших расстояниях абонентских радиостанций. Radial Y33-70cm это практически предельный конструктив направленной антенны на диапазон 430 МГц, совмещающий в себе высокое усиление, отличную диаграмму направленности и широкую полосу согласования.
Базовая направленная антенна Radial Y33-70cm имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial Y33-70cm изготовлены из алюминия. Антенна предназначена для установки в горизонтальной поляризации. Длина траверсы антенны составляет 7.41 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y33-70cm от 35 до 65 мм. Конструктивно Radial Y33-70cm направленная тридцати трех элементная антенна с гамма согласованием для работы на частотах UHF диапазона.
Работая в диапазоне частот от 430 МГц до 438 МГц, направленная антенна Radial Y33-70cm обеспечивает коэффициент усиления 19.5 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна поставляется в разобранном виде и после сборки предусмотрена настройка гамма трансформатора для получения оптимального уровня КСВ, работает с подводимой мощностью до 500 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y33-70cm в E плоскости по уровню 3 dB составляет 17 градусов, в H плоскости - 17 градусов.
Radial Y33-70cm высокоэффективная направленная антенна диапазона частот UHF. Предназначена для использования в качестве абонентских антенн, работающей с дуплексным разносом в 8 МГц в сетях LPD. Надежная конструкция для длительной эксплуатации. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Примененное симметрирование и изоляция элементов от траверсы обеспечивают высокую стабильность характеристик. Данную антенну можно применять как одиночное полотно при построении стэка для EME связей. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
Направленные антенны с гамма-согласованием, несмотря на более низкую стоимость нежели антенны с петлевыми вибраторами, имеют ряд значительных преимуществ - они имеют сборно разборную конструкцию и при этом достаточно легкие, они одинаково могут работать как в вертикальной, так и в горизонтальной поляризации, их конструкция рассчитанна на компьютере и доработана с учетомв полевых испытаний и поэтому антенны имеют высокое усиление и коэффициент фронт-тыл. Получившееся при этой оптимизации нестандартное входное сопротивление трансформируется в 50 ом с помощью гамма-согласования.
- Рабочие частоты 430-438 МГц
- 33 элемента
- Направленная
- Поляризация - горизонтальная
- КСВ не хуже 1.5
- Мощность до 500 Вт
- Сопротивление 50 Ом
- Усиление 19.5 dBi (на центральной частоте)
- Сектор излучения по уровню -3 dB в E плоскости 17 градусов
- Сектор излучения по уровню -3 dB в H плоскости 17 градусов
- Габариты 7410х350х150 мм
- Габариты упаковки 1800x120х120 мм
- Длина траверсы 7.41 м
- Диаметр мачты 35-65 мм
- Грозозащита - по постоянному току
- Разъем N-гнездо
Комплектация Radial Y33-70cm
- Базовая направленная UHF антенна Radial Y33-70cm
- Крепление на мачту
