Базовая направленная антенна диапазона UHF (400-512 МГц) Yagi Radial Y9 UHF L

Цена: 14 500 ₽

Купить

Артикул:

007639

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

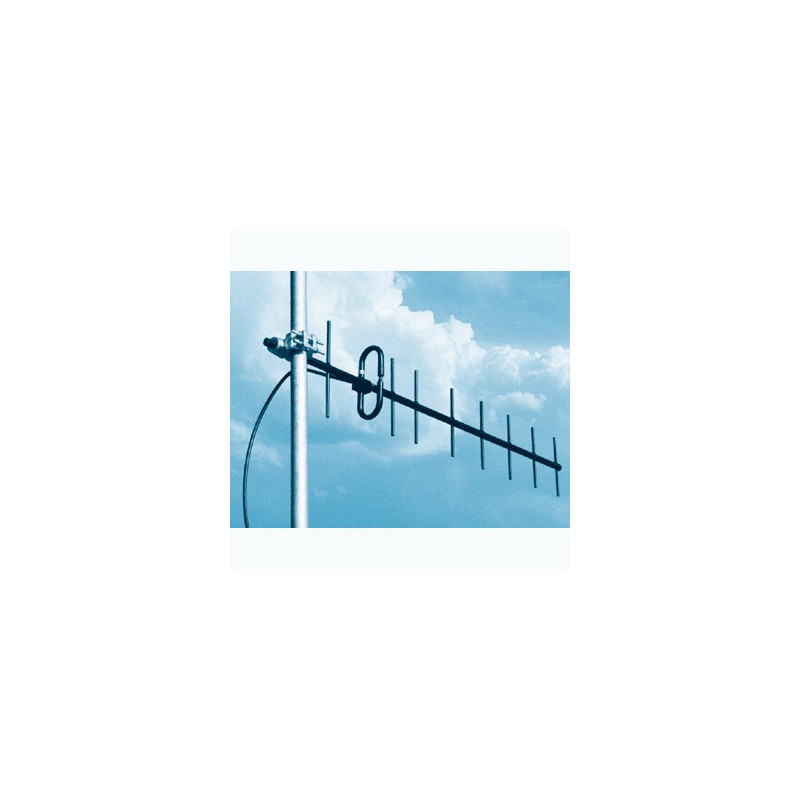

Radial Y9 UHF L направленная базовая антенна для работы на частотах 395-430 МГц. Высокоэффективная антенна для связи удаленных друг от друга на больших расстояниях абонентских радиостанций в хороших условиях, при правильной установке.

Базовая направленная антенна Radial Y9 UHF L имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial Y9 UHF L изготовлены из алюминиевого сплава АД-31 с полимерным покрытием. Антенна разработана специально для эксплуатации в системах радиосвязи в районах с жесткими климатическими условиями, на крайнем Севере, в высокогорных районах, в морской климатической зоне. Цельносварная конструкция делает ее неуязвимой для обледенения и сильных ветров. Полимерное покрытие защищает от воздействия агрессивных сред. Антенна предназначена для установки в вертикальной поляризации. При монтаже рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.8 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y9 UHF L от 38 до 65 мм. Массивное литое крепежное устройство надежно фиксирует антенну за концевик траверсы на вертикальной или горизонтальной трубе. Площадь ветровой поверхности антенны составляет всего 0,08 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y9 UHF L направленная девяти элементная антенна с петлевым вибратором в качестве активного элемента для работы на частотах UHF диапазона. Петлевой вибратор имеет несимметричное питание, что нисколько не ухудшает форму главного лепестка диаграммы направленности. Согласование антенны осуществляется с помощью четверть волнового трансформатора, размещенного внутри траверсы. Место запитки коаксиальным кабелем тщательно загерметизировано, места винтовых соединений и пайки закрашены. Однако антенны не имеют полной герметизации. Петлевой вибратор снабжен дренажным отверстием для лучшей вентиляции и удаления конденсата.

Работая в диапазоне частот от 395 МГц до 430 МГц, направленная антенна Radial Y9 UHF L обеспечивает коэффициент усиления 13.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна поставляется в собранном виде и после установки не нуждается в настройке, работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y9 UHF L в вертикальной плоскости по уровню 3 dB составляет 36 градусов, в горизонтальной плоскости - 39 градусов.

Radial Y9 UHF L направленная антенна диапазона частот UHF. Предназначена для использования в качестве абонентских антенн базовых станций пейджинговой или транкинговой связи, базовых станций аналоговой или цифровой связи. Надежная конструкция для длительной эксплуатации в жестких климатических условиях. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях.
