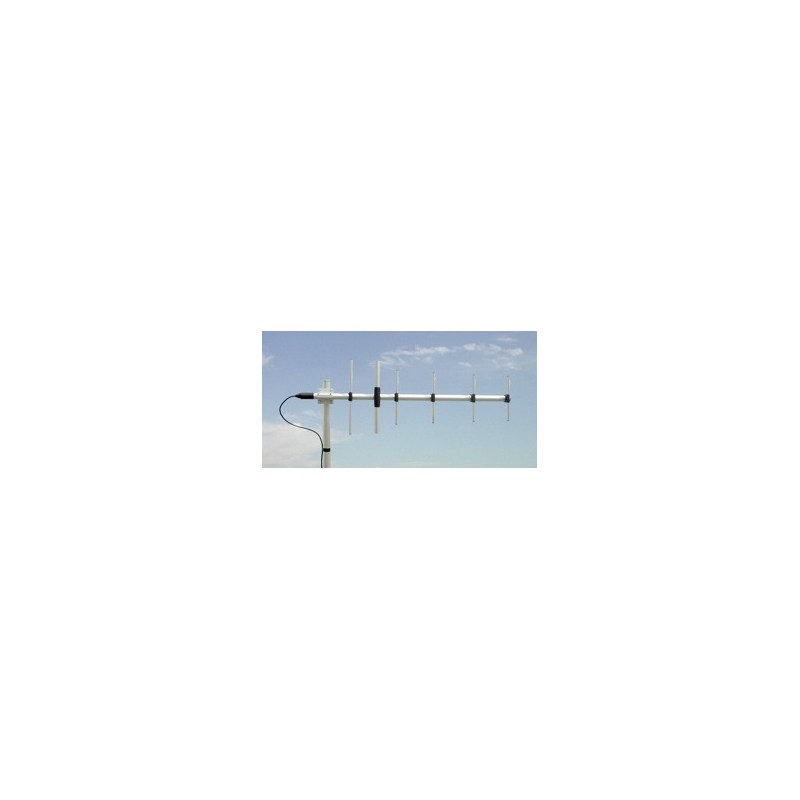

Базовая направленная антенна диапазона UHF (400-512 МГц) Yagi Sirio WY 400-6N

Цена: 13 500 ₽

Положить в корзину

Артикул:

001883

Наличие:

Под заказ

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Sirio WY 400-6N базовая шестиэлементная направленная антенна - Яги - для работы на частотах UHF. Антенна отличается простотой сборки и установки, отсутствием настройки после установки и уникальными характеристиками, такими как высокий коэффициент усиления и соотношение фронт-тыл.

Базовая направленная антенна Sirio WY 400-6N имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все алюминиевые детали защищены анодированием, крепежные элементы изготовлены из нержавеющей стали и оцинкованной стали, монтажный кронштейн Sirio FT-6, который идет в комплекте, выполнен из экструдированного алюминия для максимальной прочности. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диалектической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.18 м. Диаметр мачты, на которую можно установить базовую направленную антенну Sirio WY 400-6N от 35 до 60 мм. Радиус поворота антенны составляет 1.05 метра. Площадь ветровой поверхности антенны составляет всего 0,075 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Sirio WY 400-6N направленная шести элементная антенна с гамма согласованием для работы на любительских частотах UHF диапазона. Антенна использует систему питания, которая разработана для обеспечения высоко симметричной диаграммы направленности в обеих плоскостях (Е и Н). Антенна Sirio WD 400-6N спроектирована на компьютере и показывает высокий уровень усиления и отличную диаграмму направленности в рабочем диапазоне частот.

Работая в диапазоне частот от 400 МГц до 470 МГц, направленная антенна Sirio WY 400-6N обеспечивает коэффициент усиления 11 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 150 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Разъем N-типа обеспечивает простоту установки и совместимость с различными устройствами. Для защиты места подвода кабеля к антенне предусмотрен защитный колпачок из EPDM резины. Сечение подводимого кабеля в заводском варианте 5-7 мм. При подведении кабеля с сечением 10 мм и более необходимо подрезать конус колпачка до требуемого диаметра. Активный элемент снабжен дренажным отверстием для лучшей вентиляции и удаления конденсата.

Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio WY 400-6N в E плоскости по уровню 3 dB составляет 55 градусов, в H плоскости - 70 градусов. Антенна Sirio WY 400-6N имеет соотношение фронт-тыл более 17 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала.

Sirio WY 400-6N высококачественная шести элементная направленная антенна UHF диапазона. Широкополосная, высокая эффективность, легкая сборка, работа в любых погодных условиях. При правильной установке и настройке обеспечит большую дальность радиосвязи. Антенна Sirio WY 400-6N может быть использована для создания стэков, состоящих из 2х и 4х направленных антенн как в горизонтальной, так и вертикальной поляризации, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях.

Направленные антенны с гамма-согласованием, несмотря на более низкую стоимость нежели антенны с петлевыми вибраторами, имеют ряд значительных преимуществ - они имеют сборно разборную конструкцию и при этом достаточно легкие, они одинаково могут работать как в вертикальной, так и в горизонтальной поляризации, их конструкция рассчитанна на компьютере и доработана с учетом полевых испытаний и поэтому антенны имеют высокое усиление и коэффициент фронт-тыл. Получившееся при этой оптимизации нестандартное входное сопротивление трансформируется в 50 ом с помощью гамма-согласования.
