Базовая направленная антенна диапазона UHF (400-512 МГц) Yagi Radial Y5-433

Цена: 3 000 ₽

Купить

Артикул:

006192

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

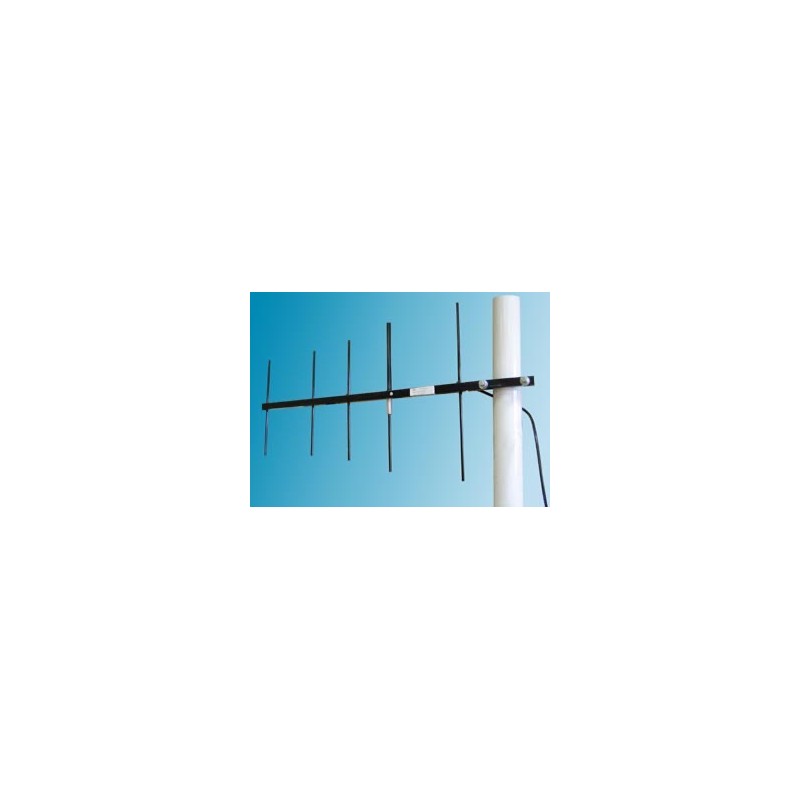

Radial Y5-433 направленная базовая антенна для работы на частотах LPD. Недорогая и высокоэффективная антенна для связи удаленных друг от друга на расстояние до 80 км абонентских радиостанций в хороших условиях, при правильной установке.

Базовая направленная антенна Radial Y5-433 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial Y5-433 изготовлены из алюминиевого сплава АД-31 с полимерным покрытием. Антенна предназначена для установки в вертикальной поляризации. При монтаже рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 0.76 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y5-433 от 25 до 55 мм. Небольшая площадь ветровой поверхности антенны облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y5-433 направленная пяти элементная антенна с гамма согласованием для работы на частотах UHF диапазона.

Работая в диапазоне частот от 426 МГц до 440 МГц, направленная антенна Radial Y5-433 обеспечивает коэффициент усиления 8.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна поставляется в разобранном виде и после сборки предусмотрена настройка гамма трансформатора для получения оптимального уровня КСВ, работает с подводимой мощностью до 50 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала.

Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y5-433 в E плоскости по уровню 3 dB составляет 55 градусов, в H плоскости - 86 градусов. Антенна Radial Y5-433 имеет соотношение фронт-тыл 15 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза.

Radial Y5-433 направленная антенна диапазона частот UHF. Предназначена для использования в качестве абонентских антенн, работающей с дуплексным разносом в 10 МГц в сетях LPD. Легкая надежная конструкция для длительной эксплуатации. Антенна оптимизирована по усилению и согласованию – КУ в 6 dBd одинаков во всем рабочем диапазоне. Цельносварная конструкция из легкого алюминиевого сплава. По предварительному согласованию антенна может быть укомплектована 10 метрами кабеля с низкими потерями для удобства непосредственного подключения к абонентским терминалам. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях.

Направленные антенны с гамма-согласованием, несмотря на более низкую стоимость нежели антенны с петлевыми вибраторами, имеют ряд значительных преимуществ - они имеют сборно разборную конструкцию и при этом достаточно легкие, они одинаково могут работать как в вертикальной, так и в горизонтальной поляризации, их конструкция рассчитанна на компьютере и доработана с учетомв полевых испытаний и поэтому антенны имеют высокое усиление и коэффициент фронт-тыл. Получившееся при этой оптимизации нестандартное входное сопротивление трансформируется в 50 ом с помощью гамма-согласования.
