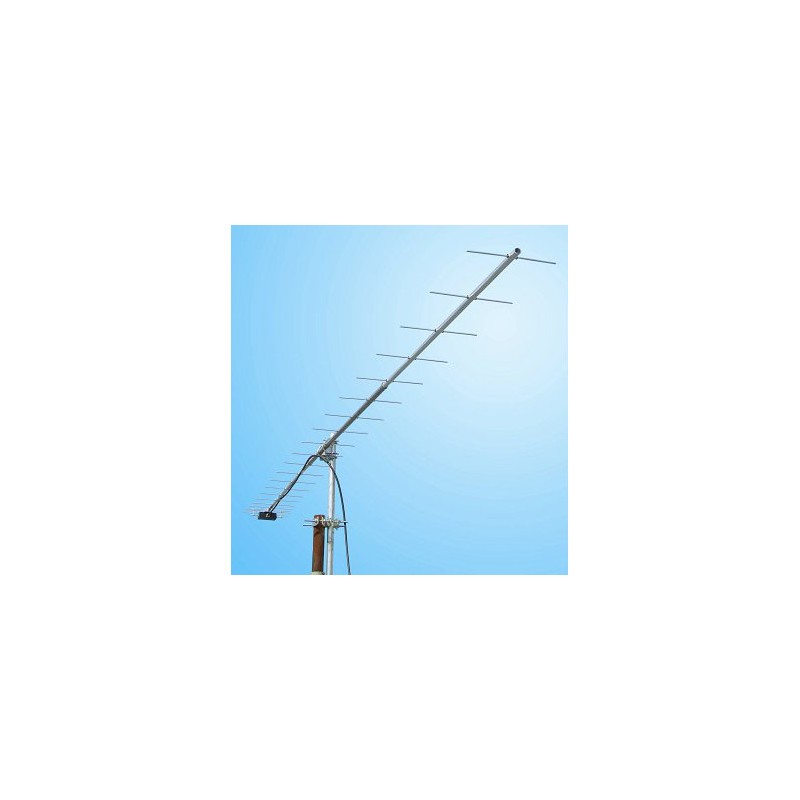

Radial Y21-70cm направленная базовая антенна для работы на любительских частотах 430-440 МГц. Высокоэффективная антенна для связи удаленных друг от друга на больших расстояниях абонентских радиостанций. Radial Y21-70cm совмещает в себе высокое усиление, отличную диаграмму направленности и широкую полосу согласования. Также антенна Radial Y21-70cm может служить элементом более сложной антенной решетки для создания системы с более высоким коэффициентом усиления

Базовая направленная антенна Radial Y21-70cm имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial Y21-70cm изготовлены из алюминия. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диалектической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 4.037 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y21-70cm от 35 до 65 мм. Конструктивно Radial Y21-70cm направленная двадцати одна элементная антенна с гамма согласованием для работы на частотах UHF диапазона.

Работая в диапазоне частот от 430 МГц до 440 МГц, направленная антенна Radial Y21-70cm обеспечивает коэффициент усиления 17 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна поставляется в разобранном виде и после сборки предусмотрена настройка гамма трансформатора для получения оптимального уровня КСВ, работает с подводимой мощностью до 100 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y21-70cm в E плоскости по уровню 3 dB составляет 23 градуса, в H плоскости - 26-27 градусов.

Radial Y21-70cm высокоэффективная направленная антенна диапазона частот UHF. Предназначена для использования в качестве абонентских антенн, работающей с дуплексным разносом в 10 МГц в сетях LPD. Надежная конструкция для длительной эксплуатации. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.

Направленные антенны с гамма-согласованием, несмотря на более низкую стоимость нежели антенны с петлевыми вибраторами, имеют ряд значительных преимуществ - они имеют сборно разборную конструкцию и при этом достаточно легкие, они одинаково могут работать как в вертикальной, так и в горизонтальной поляризации, их конструкция рассчитанна на компьютере и доработана с учетомв полевых испытаний и поэтому антенны имеют высокое усиление и коэффициент фронт-тыл. Получившееся при этой оптимизации нестандартное входное сопротивление трансформируется в 50 ом с помощью гамма-согласования.
