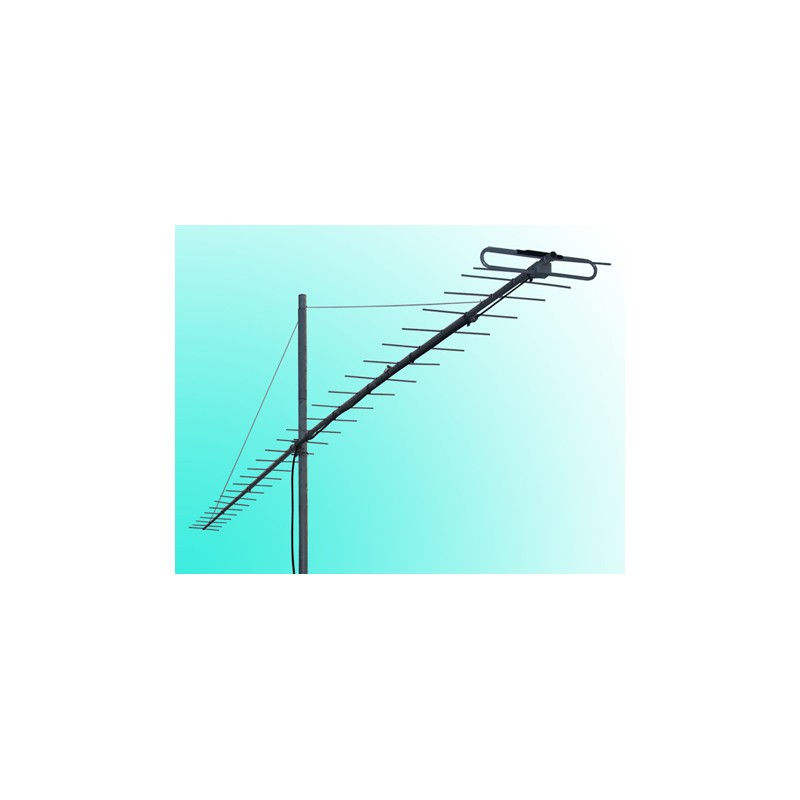

Базовая направленная антенна диапазона UHF (400-512 МГц) Yagi Radial Y29-70cm

Цена: 22 650 ₽

Купить

Артикул:

005610

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Radial Y29-70cm направленная базовая антенна для работы на любительских частотах 430-440 МГц. Высокоэффективная антенна для связи удаленных друг от друга на больших расстояниях абонентских радиостанций. Radial Y29-70cm совмещает в себе высокое усиление, отличную диаграмму направленности и широкую полосу согласования. Также антенна Radial Y29-70cm может служить элементом более сложной антенной решетки для создания системы с более высоким коэффициентом усиления

Базовая направленная антенна Radial Y29-70cm имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial Y29-70cm изготовлены из алюминия. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диалектической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 7.46 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y29-70cm от 35 до 65 мм. Массивное литое крепежное устройство надежно фиксирует антенну за концевик траверсы на вертикальной или горизонтальной трубе. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y29-70cm направленная двадцати девяти элементная антенна для работы на любительских частотах UHF диапазона. Активный элемент представляет собой петлевой вибратор Пистолькорса. Антенна имеет сборно разборную конструкцию. Петлевой вибратор запитан симметрично, что позволяет крепить кабель снаружи траверсы без боязни появления затекания ВЧ токов по поверхности кабеля. Диаграмма направленности при этом имеет идеально симметричную форму. Место запитки коаксиальным кабелем тщательно загерметизировано, места винтовых соединений и пайки закрашены. Однако антенны не имеют полной герметизации. Петлевой вибратор снабжен дренажным отверстием для лучшей вентиляции и удаления конденсата.

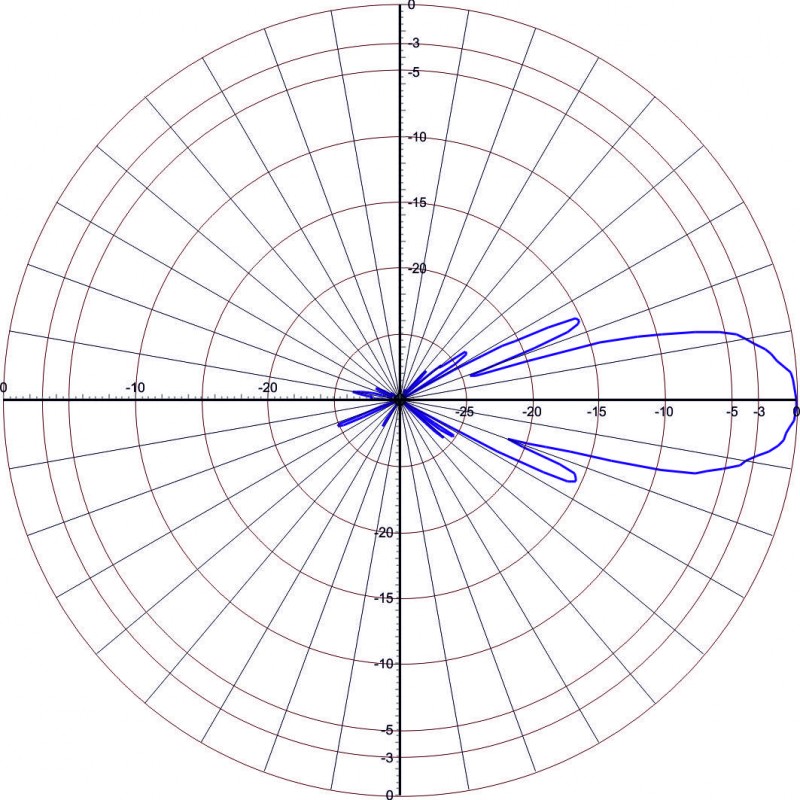

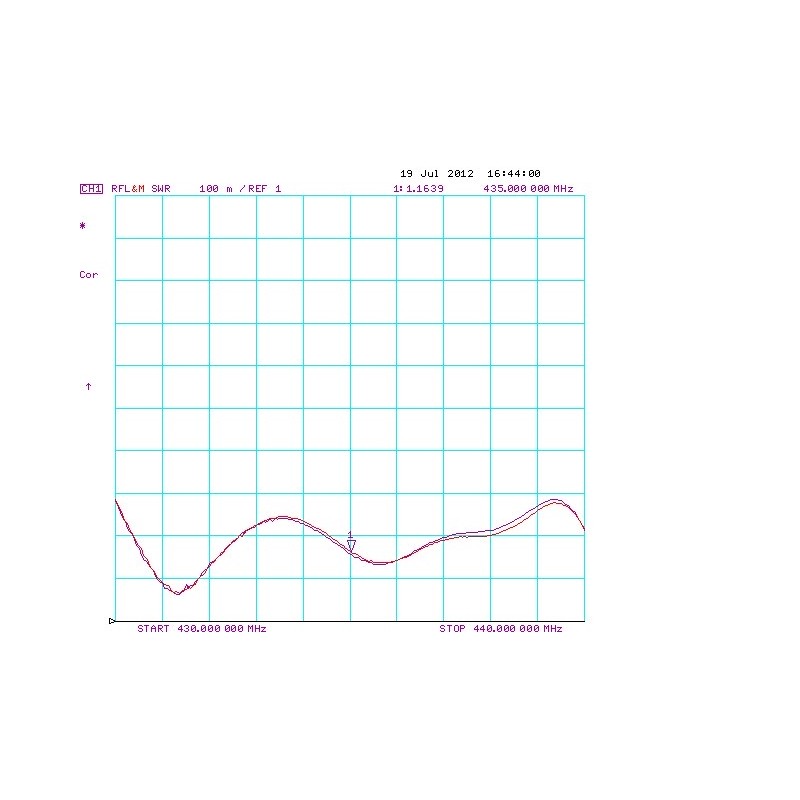

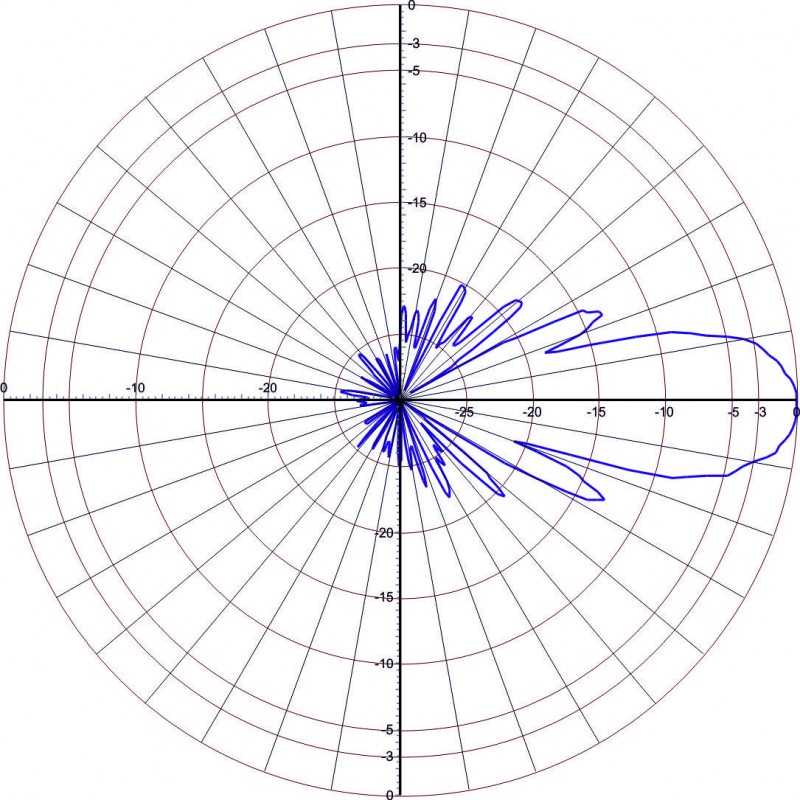

Работая в диапазоне частот от 430 МГц до 440 МГц, направленная антенна Radial Y29-70cm обеспечивает коэффициент усиления 20.1 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 300 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y29-70cm в E плоскости по уровню 3 dB составляет 18 градусов, в H плоскости - 19 градусов.

Radial Y29-70cm высокоэффективная направленная антенна диапазона частот UHF. Предназначена для использования в качестве абонентских антенн, работающей с дуплексным разносом в 10 МГц в сетях LPD. Надежная конструкция для длительной эксплуатации. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
