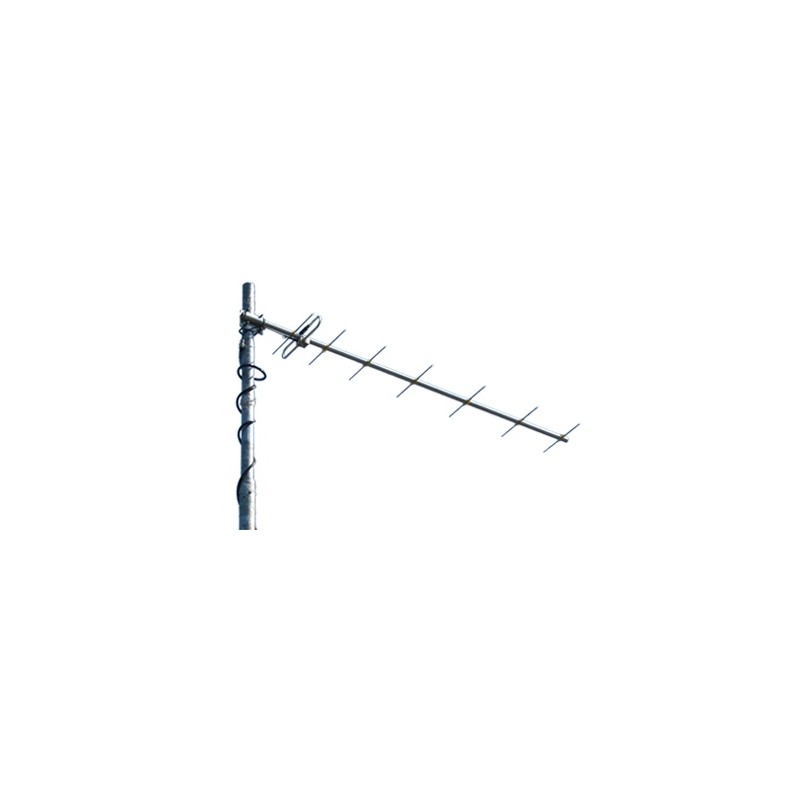

Radial Y8-70cm базовая восьмиэлементная направленная антенна - Яги - для работы на любительских частотах 430-440 МГц. Антенна отличается простотой сборки и установки, отсутствием настройки после установки и высоким коэффициентом усиления.
Базовая направленная антенна Radial Y8-70cm имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial Y8-70cm изготовлены из алюминия. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диалектической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.66 м. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y8-70cm от 35 до 60 мм. Массивное литое крепежное устройство надежно фиксирует антенну за концевик траверсы на вертикальной или горизонтальной трубе. Небольшая площадь ветровой поверхности антенны облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y8-70cm направленная восьми элементная антенна для работы на любительских частотах UHF диапазона. Активный элемент представляет собой петлевой вибратор Пистолькорса. Антенна имеет сборно разборную конструкцию. Петлевой вибратор запитан симметрично, что позволяет крепить кабель снаружи траверсы без боязни появления затекания ВЧ токов по поверхности кабеля. Диаграмма направленности при этом имеет идеально симметричную форму. Место запитки коаксиальным кабелем тщательно загерметизировано, места винтовых соединений и пайки закрашены. Однако антенны не имеют полной герметизации. Петлевой вибратор снабжен дренажным отверстием для лучшей вентиляции и удаления конденсата.
Работая в диапазоне частот от 430 МГц до 440 МГц, направленная антенна Radial Y8-70cm обеспечивает коэффициент усиления 12.2 dBi, гарантируя эффективную и надёжную работу. Антенна после сборки не нуждается в настройке. Для вашего удобства антенна настроена на заводе и не требует дополнительной настройки. Антенна работает с подводимой мощностью до 100 Вт (PEP) и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y8-70cm в E плоскости по уровню 3 dB составляет 37 градусов, в H плоскости - 42 градуса.
Radial Y8-70cm восьми элементная направленная антенна UHF диапазона. Высокая эффективность, легкая сборка, работа в любых погодных условиях. При правильной установке и настройке обеспечит работу на средние и дальные расстояния. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 430-440 МГц
- 8 элементов
- Направленная
- Поляризация - вертикальная, горизонтальная
- КСВ не хуже 1.5
- Мощность 100 Вт PEP
- Сопротивление 50 Ом
- Усиление 12.2 dBi
- Вес 2.03 кг
- Габариты 1660x350x25 мм
- Длина траверсы 1.66 м
- Диаметр мачты 35-60 мм
- Грозозащита - замкнута по постоянному току
- Разъем N-гнездо
Комплектация Radial Y8-70cm
- Базовая направленная UHF антенна Radial Y8-70cm
- Крепление на мачту
