Базовая направленная антенна диапазона UHF (400-512 МГц) Yagi ComTech TY420E9-13

Цена: 19 200 ₽

Купить

Артикул:

006360

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

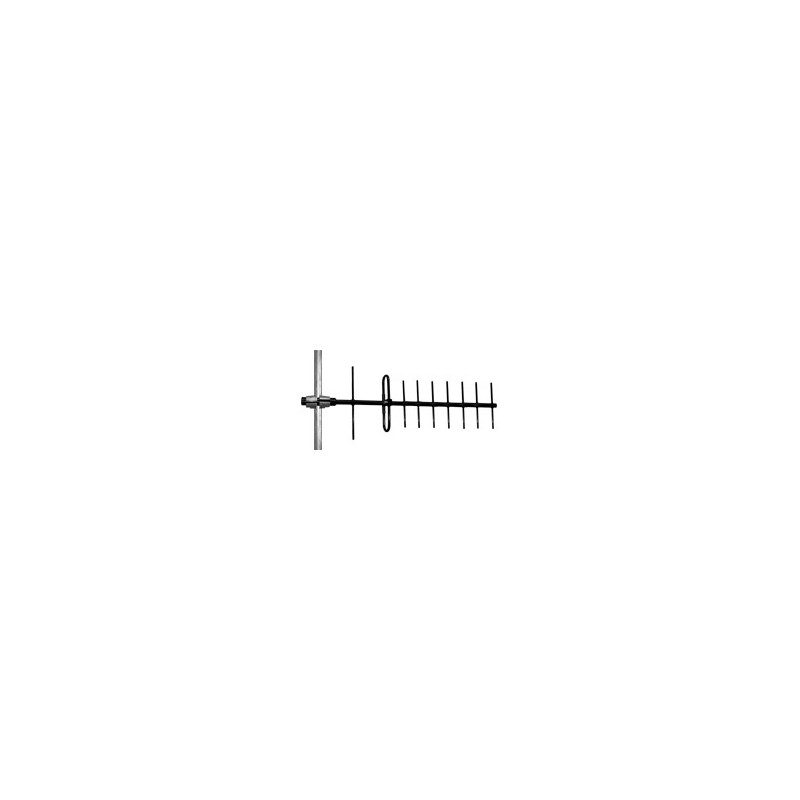

Comtech TY420E9-13 направленная базовая антенна для работы на частотах 400-440 МГц. Эффективная антенна для связи удаленных друг от друга на большие расстояния абонентских радиостанций в хороших условиях, при правильной установке. Comtech TY420E9-13 популярная антенна среди радиолюбителей и профессионалов для связи на небольшие расстояния.

Базовая направленная антенна Comtech TY420E9-13 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Comtech TY420E9-13 изготовлены из алюминиевого сплава АД-31 с полимерным покрытием. Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, достигнута высокая стабильность к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 1.57 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Comtech TY420E9-13 от 40 до 64 мм. Площадь ветровой поверхности антенны составляет всего 0,07 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Comtech TY420E9-13 направленная девяти элементная антенна с петлевым вибратором для работы на частотах UHF диапазона.

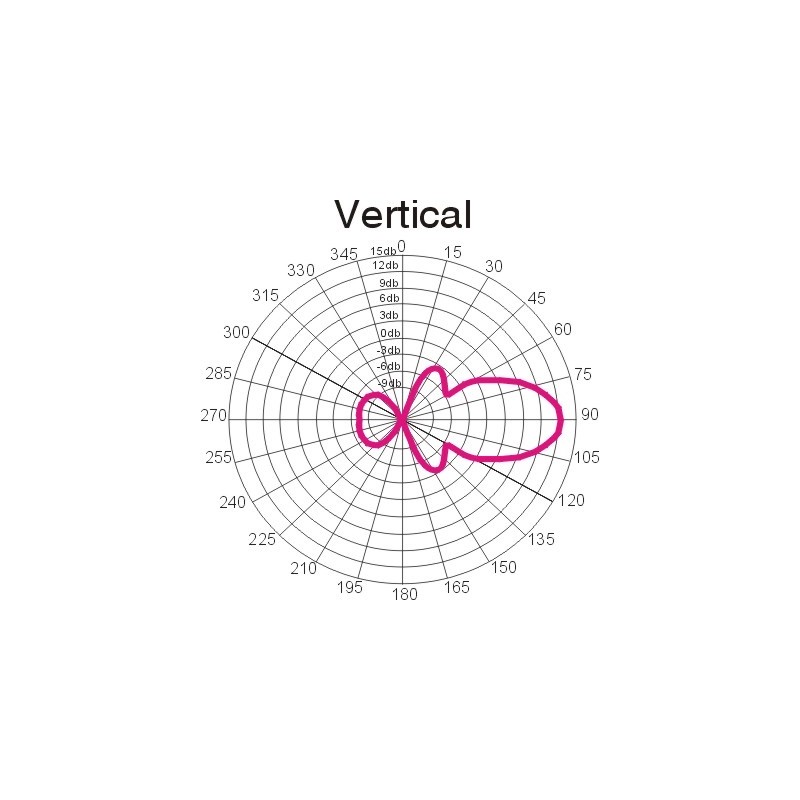

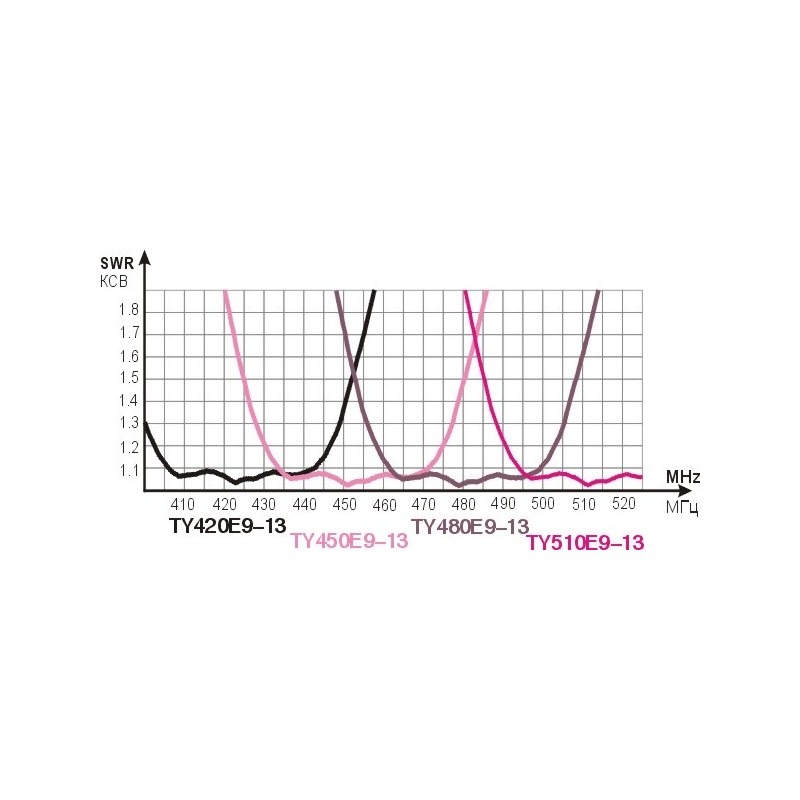

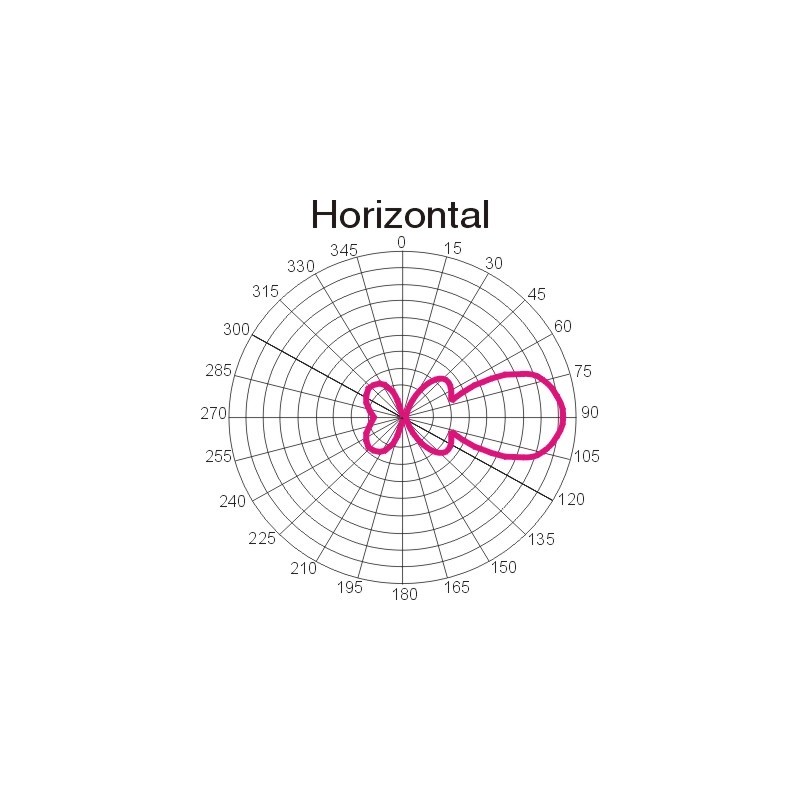

Работая в диапазоне частот от 400 МГц до 440 МГц, направленная антенна Comtech TY420E9-13 обеспечивает коэффициент усиления 15.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Comtech TY420E9-13 применен петлевой вибратор. Благодаря этому антенна обладает достаточно широкой полосой рабочих частот. Антенна поставляется в собранном виде и после установки не нуждается в настройке, работает с подводимой мощностью до 300 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Comtech TY420E9-13 в вертикальной плоскости по уровню 3 dB составляет 40 градусов, в горизонтальной плоскости - 36 градусов.

Comtech TY420E9-13 направленная антенна диапазона частот UHF. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Рекомендуется для создания антенных решеток с высоким коэффициентом усиления. Антенна разработанна для применения в составе базовых станций систем диспетчерской и транкинговой связи стандартов SmarTrunk, MPT 1327, APCO 25, а также разнообразных систем передачи данных и телеметрии. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
