Базовая антенна речного диапазона (300-350) Radial D4 ALT

Цена: 55 952 ₽

Купить

Артикул:

002232

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

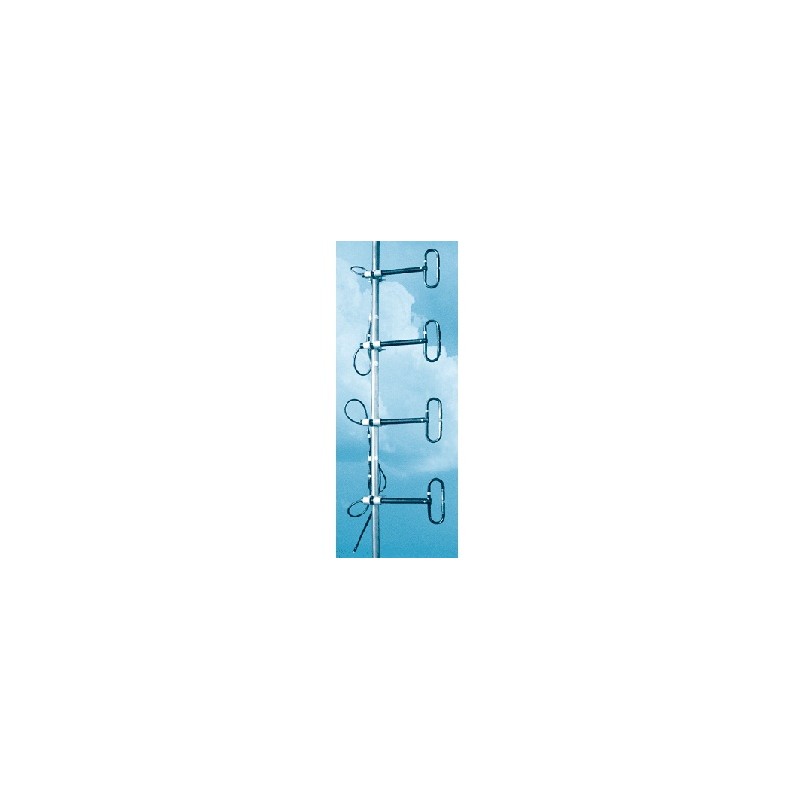

Radial D4 ALT базовая дипольная антенна для работы в речном диапазоне частот. Антенна представляет собой стек из четырех петлевых вибраторов Radial D1 ALT, скоммутированных через сумматор. Широкая полоса рабочих частот, низкая чувствительность к промышленным помехам, сборно-разборная конструкция, возможность корректировки диаграммы направленности путем изменения расстояния от излучающего элемента до мачты, надежное полимерное покрытие.

Базовая дипольная антенна Radial D4 ALT имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial D4 ALT изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial D4 ALT от 38 до 65 мм. Площадь ветровой поверхности антенны составляет всего 0,13 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial D4 ALT коллинеарная дипольная антенна с четырьмя петлевыми вибраторами Пистолькорса для работы на частотах речного диапазона. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.

Работая в широком диапазоне частот от 300 МГц до 350 МГц, дипольная антенна Radial D4 ALT обеспечивает коэффициент усиления 8.15 dBi (OMNI) и 11.15 dBi (OFFSET), а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке, но изменяя расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности. Если антенна крепится в режиме бокового смещения от мачты (OFFSET), то в этом случае мачта начинает работать как пассивный рефлектор, что создаёт направленный сигнал в сторону от мачты и обеспечивает прирост усиления примерно на 3 dBi. Однако в противоположном секторе усиление снижается и диаграмма приобретает форму эллипса. Круговая диаграмма, режим OMNI, достигается при установке в режиме стандартного коаксиального монтажа, когда антенна устанавливается по оси мачты. Диаграмма направленности в горизонтальной плоскости остаётся круговой, но усиление в осевом направлении вдоль мачты минимально. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial D4 ALT в вертикальной плоскости по уровню 3 dB составляет 18 градусов.

Radial D4 ALT дипольная антенна речного диапазона частот, основными достоинствами которой является широкая полоса рабочих частот и относительно низкая чувствительность к помехам промышленного происхождения. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна Radial D4 ALT построена по принципу параллельного сложения мощностей коллинеарно расположенных четырех активных петлевых вибраторов, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях. Антенна может использоваться в системах Алтай и Волемот.
