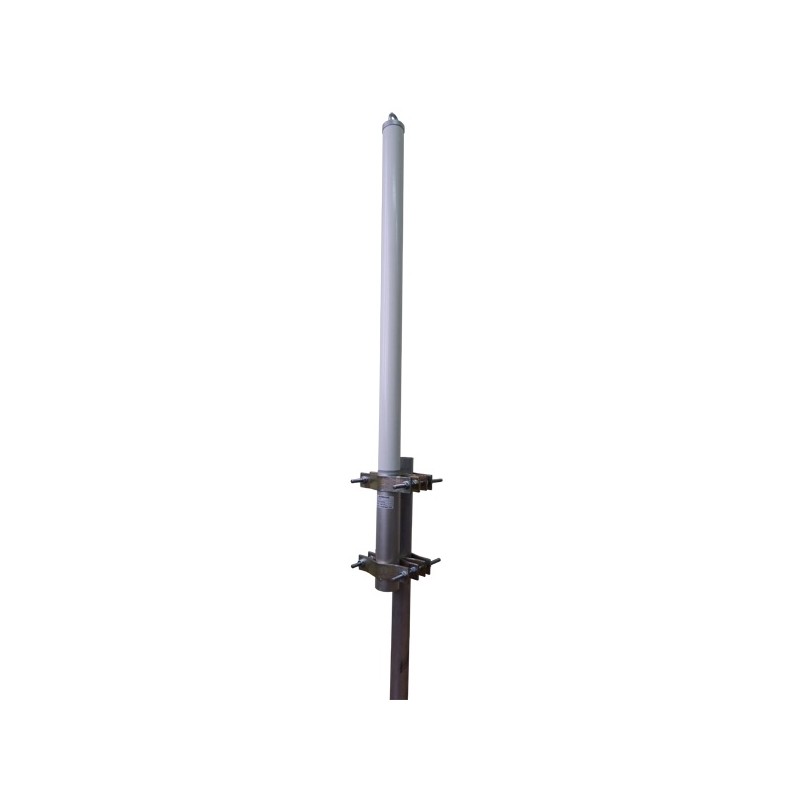

Radial F1 ALT базовая вертикальная антенна для работы на частотах речного диапазона. Надежное исполнение, массивное крепление, противовесы заменены на отсекающий симметрирующий стакан, спрятанный внутри, что позволяет эксплуатировать антенну в любых климатических условиях. Односекционная профессиональная базовая антенна не требующая дополнительной настройки.
Базовая антенна Radial F1 ALT имеет прочную конструкцию из жесткого стеклопластика, обеспечивающего устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная, имеющая площадь ветровой поверхности всего 0,084 м², что облегчает её длительное использование даже в суровых погодных условиях. Крепеж из стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Radial F1 ALT разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Антенна Radial F1 ALT имеют больший диаметр стеклопластикового чехла, чем вертикальные антенны других производителей и комплектуется надежными стальными хомутами. Конструктивно Radial F1 ALT представляет собой коллинеарную конструкцию с одним широкополосным излучателем и отсекающими стаканами, расположенными коаксиально, что позволяет создавать идеально круговую диаграмму направленности при относительно высоком усилении и широкой полосе рабочих частот.
Базовая антенна Radial F1 ALT обеспечивает работу в полосе частот от 300 МГц до 346 МГц без необходимости в дополнительной настройке, поскольку поставляется настроенной на заводе для оптимальной работы. Это особенно удобно для пользователей, которым необходимо быстро и без лишних хлопот установить антенну и начать работать. Антенна Radial F1 ALT обеспечивает коэффициент усиления 2.15 dBi, улучшающий качество сигнала и дальность передачи. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту вашего радиооборудования. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial F1 ALT в вертикальной плоскости по уровню 3 dB составляет 70 градусов.
Длина антенны Radial F1 ALT составляет 1.2 м, без противовесов, которые заменены на отсекающие симметрирующие стаканы спрятанные внутри стеклопластикового чехла. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 200 Вт. Совместимость с мачтами диаметром от 50 мм до 110 мм позволяет легко установить её в удобном месте. Антенна оснащена разъемом N-гнездо. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
Базовая антенна Radial F1 ALT разработанна для профессионального применения, в том числе и для полнодуплексной работы, гарантирует высочайшую надежность в любых условиях эксплуатации, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа. Антенна востребована в системах связи нефтегазодобывающего комплекса, системах телеметрии и речном флоте.
- Частотный диапазон 300-346 МГц. Настройка не требуется
- Тип антенны вертикальная
- Усиление 2.15 dBi (на центральной частоте)
- Мощность 200 Вт
- КСВ не хуже 1.5
- Сектор излучения по уровню -3 dB в вертикальной плоскости 70 градусов
- Вес 2 кг
- Высота 1.2 м
- Габариты упаковки 1720х50х50 мм
- Вес упаковки 5.7 кг
- Диаметр мачты 50-110 мм
- Ветровая устойчивость 40 м/с
- Ветровая нагрузка при 45 м/с - 100N
- Грозозащита
- Разъем N-гнездо
Комплектация Radial F1 ALT
- Базовая вертикальная антенна речного диапазона Radial F1 ALT
- Крепление на мачту
