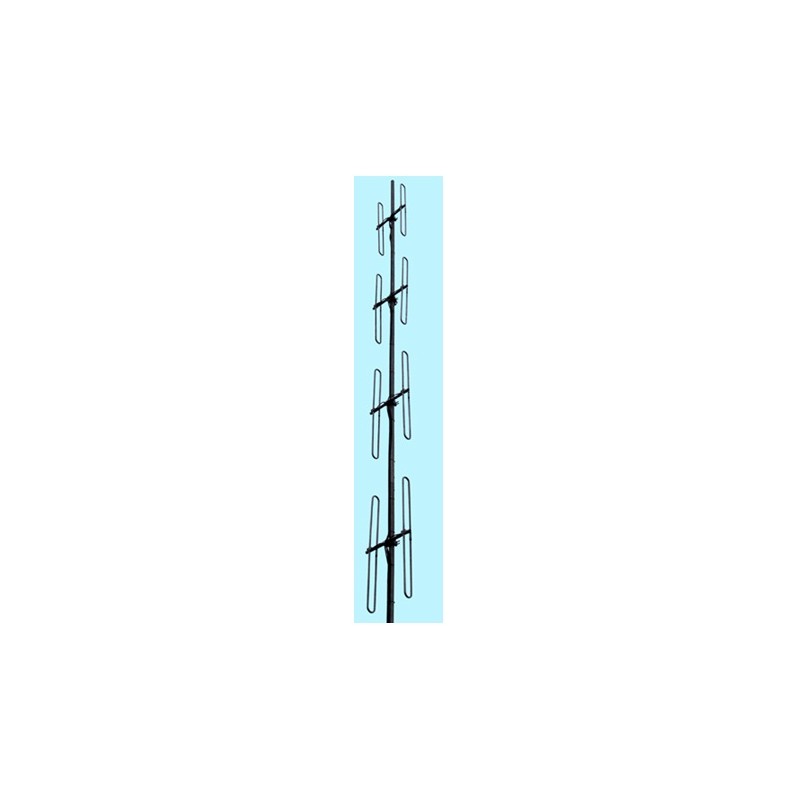

Базовая антенна речного диапазона (300-350) Radial DS8 ALT

Radial DS8 ALT представляет собой антенную решетку из четырех антенн Radial DS2 ALT для работы на частотах 300-350 МГц. Сборно-разборная конструкция, надежное полимерное покрытие. Антенна отвечает высоким требованиям по ширине полосы рабочих частот, круговой диаграммы направленности, низкому КСВ, высокой подводимой мощности, максимальной степени грозозащиты и коррозионной стойкости.

Базовая дипольная антенна Radial DS8 ALT имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial DS8 ALT изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Антенна Radial DS8 ALT предназначена исключительно для бокового крепления на мачтах диаметром 35-45 мм. Площадь ветровой поверхности антенны составляет всего 0,08 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial DS8 ALT дипольная антенна с  петлевыми вибраторами Пистолькорса, расположенных на четырех этажах, по два диполя на уровне параллельно друг другу, но направленных в противоположные стороны. Что позволяет формировать направленное излучение. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.

Антенна Radial DS8 ALT работает в диапазоне частот от 300 МГц до 350 МГц, обеспечивает коэффициент усиления 9.15 dBi, а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DS8 ALT в вертикальной плоскости по уровню 3 dB составляет 18 градусов.

Radial DS8 ALT четырехэтажная антенная система из восьми диполей, отвечающая высоким требованиям к ширине рабочей полосы частот, круговой диаграмме направленности, низкому КСВ, высокой подводимой мощности, низкой чувствительности к помехам промышленного происхождения, максимальной степени грозозащиты и коррозионной устойчивости. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Дипольная антенна DS8 ALT разработана специально для работы через дуплексный фильтр на один фидер в приемном (300-310 МГц) и передающем (336-346 МГц) частотных участках с сохранением круговой диаграммы направленности. Высокий уровень коэффициента усиления и соответственно большая дальность действия, высокое качество и надежность радиообмена. Антенны Radial DS8 ALT незаменимы в случаях многоканальных транкинговых систем, когда требуется получить развязку ТХ-ТХ за счет вертикального разноса.

• Рабочие частоты 300-350 МГц. Настройка не требуется
• Тип антенны дипольная, сборно-разборная со сварными диполями
• 8 петлевых вибратора
• Усиление 9.15 dBi OFFSET
• Мощность 400 Вт
• Сектор излучения по уровню -3 dB в вертикальной плоскости 18 градусов
• КСВ не хуже 1.5
• Сопротивление 50 Ом
• Вес 6.72 кг
• Высота в сборе 2.2 м
• Диаметр мачты 35-45 мм
• Ветровая нагрузка при 45 м/с - 95N
• Ветровая устойчивость 45 м/с
• Ветровая устойчивость при облединении 28 м/с
• Температура эксплуатации от -50 градусов до +50 градусов
• Разъем N-гнездо

Комплектация Radial DS8 ALT
