Базовая антенна речного диапазона (300-350) Radial D2 ALT

Цена: 25 000 ₽

Купить

Артикул:

002231

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

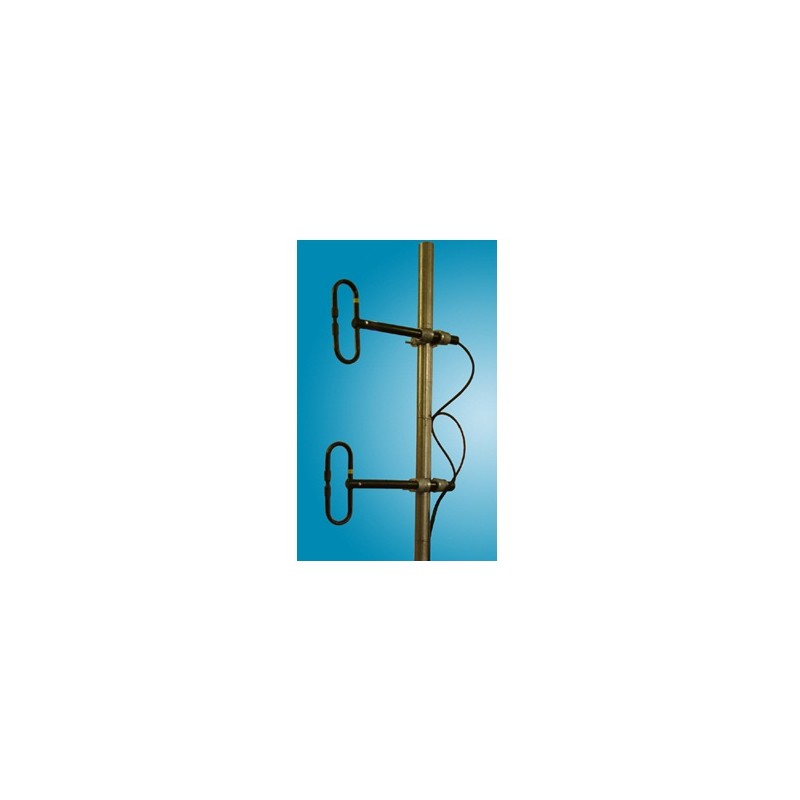

Radial D2 ALT базовая дипольная антенна для работы в речном диапазоне частот. Антенна представляет собой стек из двух петлевых вибраторов Radial D1 ALT, скоммутированных через сумматор. Широкая полоса рабочих частот, низкая чувствительность к промышленным помехам, сборно-разборная конструкция, возможность корректировки диаграммы направленности путем изменения расстояния от излучающего элемента до мачты, надежное полимерное покрытие.

Базовая дипольная антенна Radial D2 ALT имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial D2 ALT изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial D2 ALT от 38 до 65 мм. Площадь ветровой поверхности антенны составляет всего 0,065 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial D2 ALT коллинеарная дипольная антенна с двумя петлевыми вибраторами Пистолькорса для работы на частотах речного диапазона. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.

Работая в широком диапазоне частот от 300 МГц до 350 МГц, дипольная антенна Radial D2 ALT обеспечивает коэффициент усиления 5.15 dBi (OMNI) и 8.15 dBi (OFFSET), а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке, но изменяя расстояние от излучающего элемента до мачты, можно в небольших пределах корректировать его диаграмму направленности. Если антенна крепится в режиме бокового смещения от мачты (OFFSET), то в этом случае мачта начинает работать как пассивный рефлектор, что создаёт направленный сигнал в сторону от мачты и обеспечивает прирост усиления примерно на 3 dBi. Однако в противоположном секторе усиление снижается и диаграмма приобретает форму эллипса. Круговая диаграмма, режим OMNI, достигается при установке в режиме стандартного коаксиального монтажа, когда антенна устанавливается по оси мачты. Диаграмма направленности в горизонтальной плоскости остаётся круговой, но усиление в осевом направлении вдоль мачты минимально. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial D2 ALT в вертикальной плоскости по уровню 3 dB составляет 37 градусов.

Radial D2 ALT дипольная антенна речного диапазона частот, основными достоинствами которой является широкая полоса рабочих частот и относительно низкая чувствительность к помехам промышленного происхождения. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенны Radial D2 ALT имеют одобрение Российского Квалификационного Общества (РКО), что позволяет использовать их на речных судах. Антенна Radial D2 ALT построена по принципу параллельного сложения мощностей коллинеарно расположенных двух активных петлевых вибраторов, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях. Антенна может использоваться в системах Алтай и Волемот.
