Базовая антенна речного диапазона (300-350) Radial Y3 ALT M

Цена: 11 620 ₽

Купить

Артикул:

002238

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

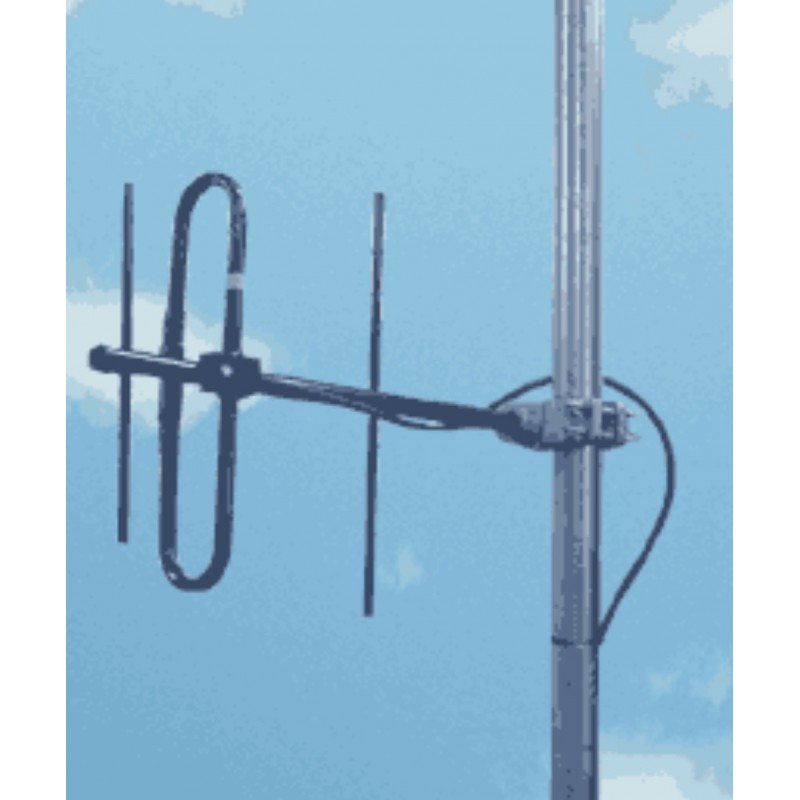

Radial Y3 ALT M направленная антенна с петлевым вибратором для работы на частотах речного диапазона. Недорогая и эффективная антенна для связи удаленных друг от друга на расстояние до 50 км абонентских радиостанций в хороших условиях, при правильной установке и настройке, а также для систем телеметрии. Radial Y3 ALT M одна из самых популярных антенн среди радиолюбителей и профессионалов для связи на небольшие расстояния.

Базовая направленная антенна Radial Y3 ALT M имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial Y3 ALT M изготовлены из алюминиевого сплава АД-31. Антенна предназначена для установки в вертикальной поляризации и при монтаже рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 0.8 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y3 ALT M от 38 до 65 мм. Площадь ветровой поверхности антенны составляет всего 0,039 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y3 ALT M направленная трех элементная антенна с петлевым вибратором для работы на частотах речного диапазона с симметричной системой питания. Для удобства транспортировки антенна выполнена в сборно-разборном варианте.

Работая в диапазоне частот от 290 МГц до 350 МГц, направленная антенна Radial Y3 ALT M обеспечивает коэффициент усиления 6 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Radial Y3 ALT M применен петлевой вибратор и симметричная система запитки. Благодаря этому антенна обладает достаточно широкой полосой рабочих частот. Антенна после сборки не нуждается в настройке, работает с подводимой мощностью до 200 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y3 ALT M в вертикальной плоскости по уровню 3 dB составляет 70 градусов, в горизонтальной плоскости - 140 градусов.

Radial Y3 ALT M направленная антенна речного диапазона частот. Широкая сфера применения, легкая надежная конструкция, возможность работы на сильно разнесенных частотах, высокое усиление, цельносварная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Рекомендуется для применения в системах MPT 1327, телеметрии и связи речного флота, а также для создания антенных решеток с высоким коэффициентом усиления.
