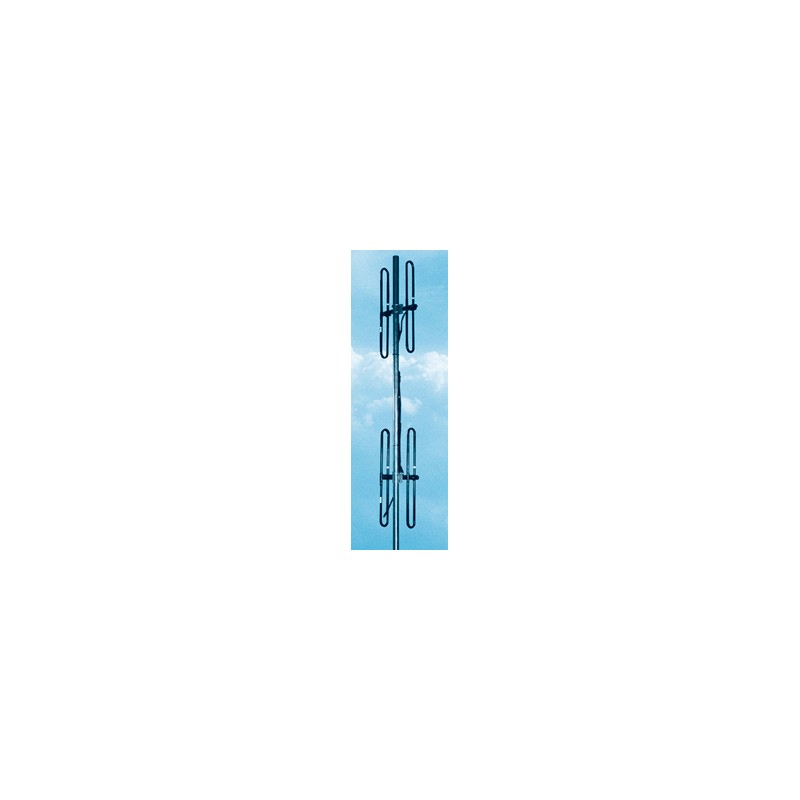

Radial DS4 VHF представляет собой антенную решетку, собранную на основе двух дипольных пар Radial DS2 VHF объединенных сумматором. Отвечает высоким требованиям по ширине полосы рабочих частот, круговой диаграммы направленности, низкому КСВ, высокой подводимой мощности, максимальной степени грозозащиты и коррозионной стойкости. Антенна Radial DS4 VHF M вариант антенны для работы на частотах 143-163 МГц.
Базовая направленная антенна Radial DS4 VHF M имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial DS4 VHF M изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Антенна Radial DS4 VHF M предназначена исключительно для бокового крепления на мачтах диаметром 35 мм. Площадь ветровой поверхности антенны составляет всего 0,1 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial DS4 VHF M антенная решетка из двух дипольных антенн Radial DS2 VHF M с четырьмя петлевыми вибраторами Пистолькорса, расположенных в два яруса параллельно друг другу, но направленных в противоположные стороны. Что позволяет формировать направленное излучение. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.
Антенна Radial DS4 VHF M работает в диапазоне частот от 143 МГц до 163 МГц, обеспечивает коэффициент усиления 6.15 dBi, а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке, работает с подводимой мощностью до 500 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DS4 VHF M в вертикальной плоскости по уровню 3 dB составляет 43 градуса.
Radial DS4 VHF M двухэтажная антенная система из двух дипольных систем Radial DS2 VHF M , отвечающая высоким требованиям к ширине рабочей полосы частот, круговой диаграмме направленности, низкому КСВ, высокой подводимой мощности, низкой чувствительности к помехам промышленного происхождения, максимальной степени грозозащиты и коррозионной устойчивости. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для профессиональных пользователей 2 метрового диапазона, для радиолюбителей работающих на частотах 144-148 МГц, для портовых служб работающих на морских частотах, для использования со спутниковыми модемами и устройствами мониторинга ORBCOMM M2M и AIS, для использования в структурах МВД и различных ЧОП, диспетчерских службах скорой помощи, в различных структурах РЖД.
- Рабочие частоты 143-163 МГц. Настройка не требуется
- Тип антенны дипольная, сборно-разборная со сварными диполями
- 4 петлевых вибратора
- Усиление 6.15 dBi
- Мощность 500 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 43 градуса
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 5.2 кг
- Высота в сборе 2.1 м
- Диаметр мачты 35 мм
- Ветровая нагрузка при 45 м/с - 116N
- Ветровая устойчивость 55 м/с
- Ветровая устойчивость при облединении 28 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Разъем N-гнездо
Комплектация Radial DS4 VHF M
- Базовая дипольная антенна Radial DS4 VHF M
