Radial DR1-VHF базовая дипольная антенна для работы в диапазоне частот VHF. Широкая полоса рабочих частот, небольшие габариты, специально разработанная конструкция позволяет подавить боковые и задние лепестки излучения антенны не менее чем на 15 dB, высокая механическая надежность, погодоустойчивости.

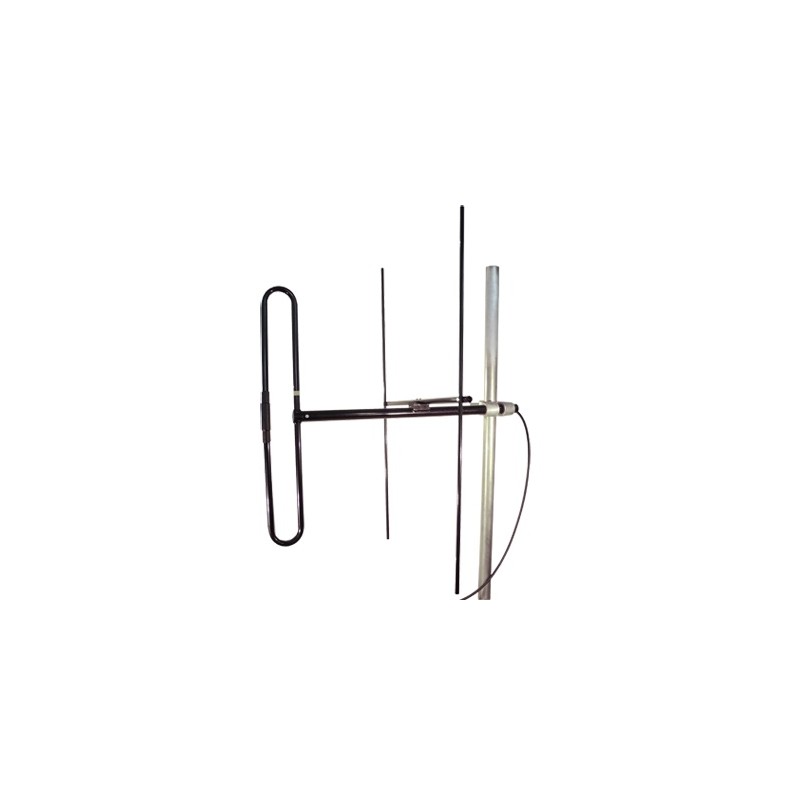

Базовая направленная антенна Radial DR1-VHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial DR1-VHF изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial DR1-VHF от 38 до 65 мм. Небольшая площадь ветровой поверхности облегчает использование дипольной антенны в различных погодных условиях. Конструктивно Radial DR1-VHF коллинеарная дипольная антенна с одним петлевым вибратором Пистолькорса и дополнительными пассивными излучающими элементами в виде буквы Н для улучшения характеристик излучения или приёма сигнала. Дополнительные пассивные элементы выполняют роль направляющих элементов, создавая однонаправленную антенную решётку. Что позволяет увеличить коэффициент усиления по сравнению с обычными петлевыми антеннами. В комбинации с петлевым вибратором Пистолькорса это улучшает диаграмму направленности, повышая эффективность антенны. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.
Работая в широком диапазоне частот от 136 МГц до 174 МГц, дипольная антенна Radial DR1-VHF обеспечивает коэффициент усиления 5.8 dBi, а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке, но изменяя расстояние от излучающего элемента до мачты, а также изменяя длину дополнительных директоров и расстояние между ними, можно в небольших пределах корректировать его диаграмму направленности. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DR1-VHF в вертикальной плоскости по уровню 3 dB составляет 70 градусов, в горизонтальной плоскости 120 градусов.
Radial DR1-VHF дипольная антенна диапазона частот VHF, основными достоинствами которой является широкая полоса рабочих частот и относительно низкая чувствительность к помехам промышленного происхождения. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Благодаря специально разработанной конструкции, которая позволяет подавить боковые и задние лепестки излучения антенны не менее чем на 15 dB, а также благодаря механической надежности и погодоустойчивости, антенны нашли применение в ведомственных сетях связи с расположением антенн вдоль протяженных объектов. Антенна предназначена для профессиональных пользователей 2 метрового диапазона, для радиолюбителей работающих на частотах 144-148 МГц, для портовых служб работающих на морских частотах, для использования со спутниковыми модемами и устройствами мониторинга ORBCOMM M2M и AIS, для работы на частотах радиообмена ISM-169 МГц, для использования в структурах МВД и различных ЧОП, диспетчерских службах скорой помощи, в различных структурах РЖД.
- Рабочие частоты 136-174 МГц
- Тип антенны дипольная, сборно-разборная со сварными диполем и дополнительными пассивными элементами
- 1 петлевой вибратор.
- Усиление 5.8 dBi OFFSET
- Мощность 400 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 70 градусов
- Сектор излучения по уровню -3 dB в горизонтальной плоскости 120 градусов
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 1.2 кг
- Высота в сборе 1.1 м
- Диаметр мачты 38-65 мм
- Ветровая нагрузка при 45 м/с - 51N
- Ветровая устойчивость 45 м/с
- Ветровая устойчивость при облединении 28 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Разъем N-гнездо
Комплектация Radial DR1-VHF
- Базовая дипольная антенна Radial DR1-VHF
