Radial DP4 VHF базовая дипольная антенна для работы в диапазоне частот VHF. Антенна представляет собой стэк из четырех петлевых вибраторов Пистолькорса скоммутированные через сумматор. Неразборная сварная конструкция, надежное полимерное покрытие, рекомендована к применению в морской климатической зоне.
Базовая направленная антенна Radial DP4 VHF имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Radial DP4 VHF изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Диаметр мачты, на которую можно установить базовую дипольную антенну Radial DP4 VHF от 25 до 55 мм. Площадь ветровой поверхности антенны составляет всего 0,18 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial DP4 VHF дипольная антенна, построеная по принципу параллельного сложения мощностей коллинеарно расположенных четырех петлевых вибраторов Пистолькорса. Неразборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны, а сварной диполь исключает возникновение интермодуляции.
Работая в широком диапазоне частот от 150 МГц до 174 МГц, дипольная антенна Radial DP4 VHF обеспечивает коэффициент усиления 11.15 dBi (Offset) и приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна после сборки не нуждается в настройке. Антенна работает с подводимой мощностью до 400 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DP4 VHF в вертикальной плоскости по уровню 3 dB составляет 18 градусов.

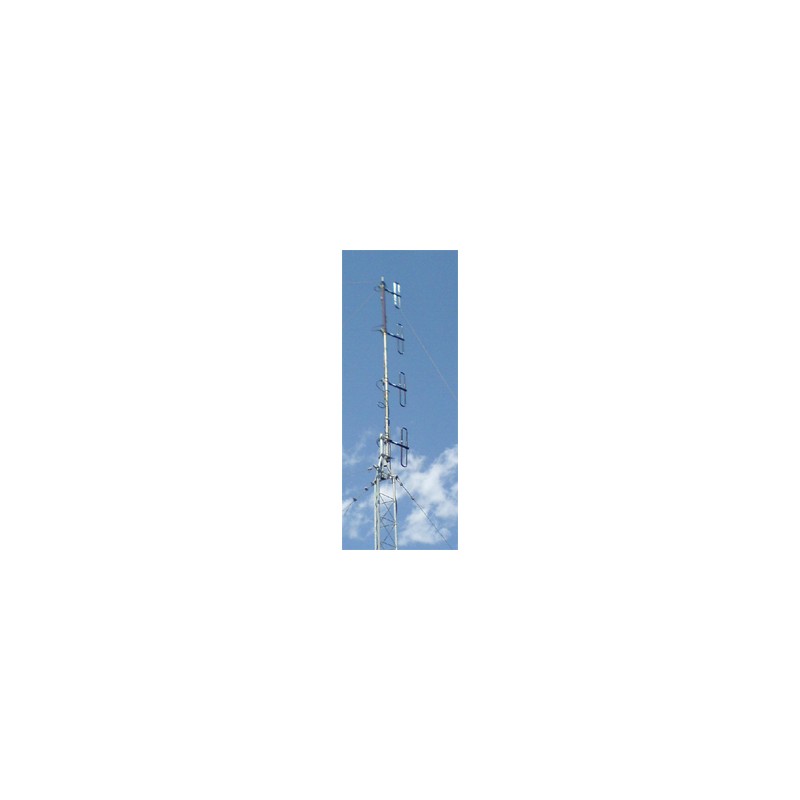

Radial DP4 VHF стэк, состоящий из четырех дипольных антенн Radial D1 VHF, которые устанавливаются на мачте друг над другом. Такая конфигурация позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях. Широкая полоса рабочих частот, относительно низкая чувствительность к помехам промышленного происхождения и легкая надежная конструкция обеспечат широкую сферу применения. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна предназначена для профессиональных пользователей 2 метрового диапазона, для портовых служб работающих на морских частотах, для использования со спутниковыми модемами и устройствами мониторинга ORBCOMM M2M и AIS, для работы на частотах радиообмена ISM-169 МГц, для использования в структурах МВД и различных ЧОП, диспетчерских службах скорой помощи, в различных структурах РЖД.
- Рабочие частоты 150-174 МГц
- Тип антенны дипольная, неразборная со сварными диполем
- 4 петлевых вибратора
- Усиление 11.15dBi OFFSET
- Мощность 400 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 18 градусов
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 6 кг
- Высота 4.4 м
- Диаметр мачты 25-55 мм
- Ветровая нагрузка при 45 м/с - 205N
- Ветровая устойчивость 45 м/с
- Ветровая устойчивость при облединении 28 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Разъем N-гнездо
Комплектация Radial DP4 VHF
- Базовая антенна Radial DP4 VHF
- Сумматор
- Крепление на мачту
