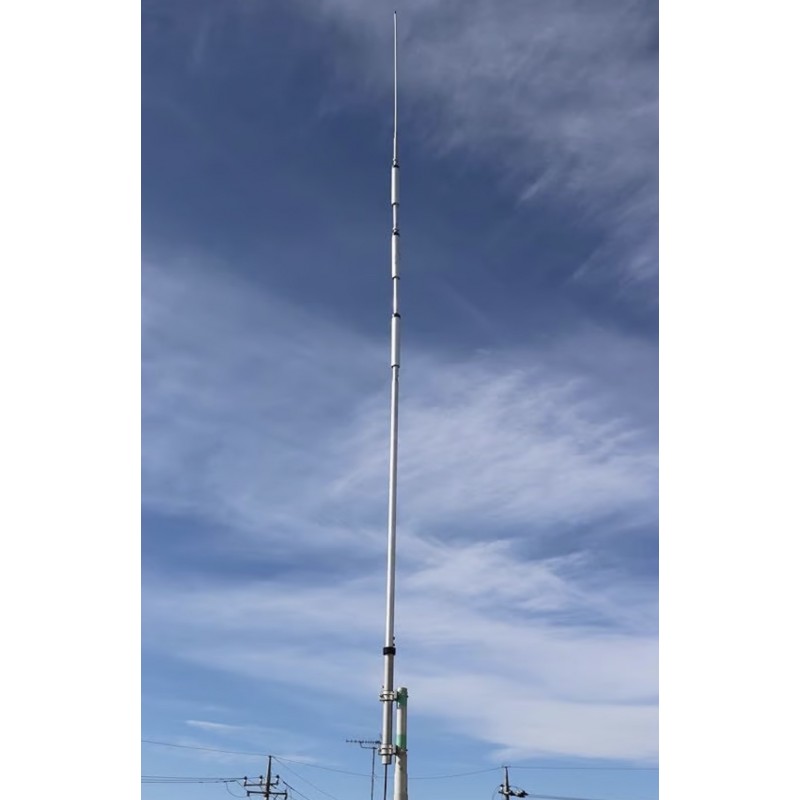

Diamond CPATU базовая вертикальная антенна для работы на частотах 3.5-50 МГц с номинальной мощностью 300 Вт (SSB). Антенна разработанна для использования с внешними автоматическим тюнером и может выдержать ветровую нагрузку до 40 м/с, что обеспечивает долговечность даже в суровых погодных условиях.
Интернет магазин Мир Раций гарантирует, что мы продаем оригинальную антенну Diamond CPATU (не подделку или аналог). Это важно!

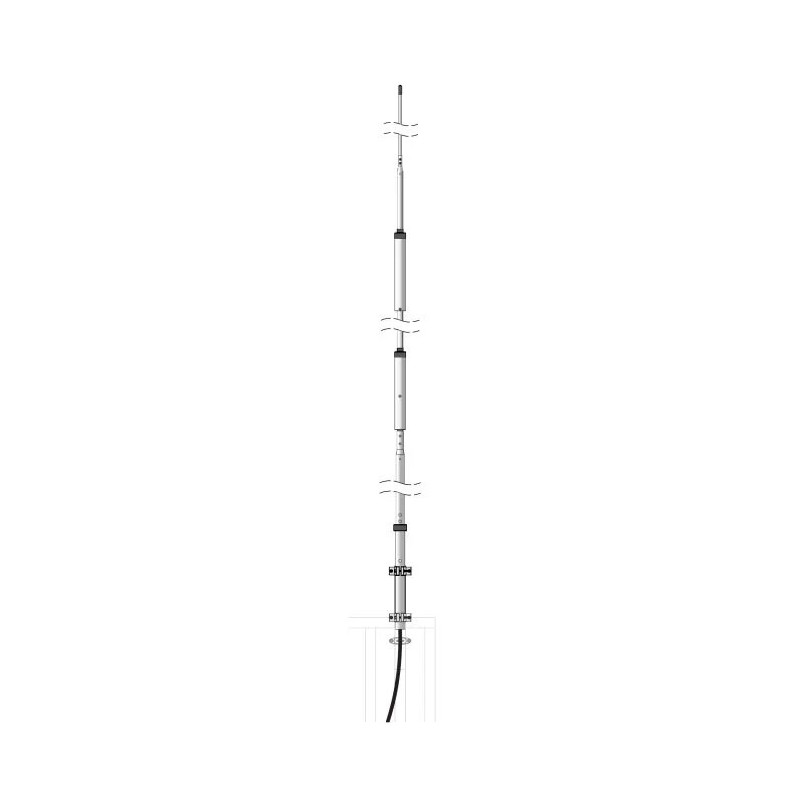

Вертикальная базовая антенна Diamond CPATU имеет прочную конструкцию из алюминиевых секций, обеспечивающую устойчивость к механическим повреждениям и внешним факторам окружающей среды. Конструкция антенны прочная, водонепроницаемые соединительные муфты защищают от влаги, обеспечивая стабильный уровень КСВ и длительный срок службы даже в суровых погодных условиях. Основание антенны из алюминия с покрытием, крепеж из нержавеющей стали. Что обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Diamond CPATU разработана для работы в условиях сильных ветровых нагрузок, что делает её пригодной для использования в суровых погодных условиях. Конструктивно антенна Diamond CPATU многодиапазонная КВ/LB антенна с верхней нагрузкой с применением емкостной составляющей, что позволяет антенне по своим характеристикам конкурировать с антеннами, имеющими полную четвертьволновую длину. На излучателе антенны расположены три катушки, что позволяет использовать излучатель длиной всего 4.6 метра. Это означает, что антенну можно использовать везде, где невозможно использовать траповый диполь, например, из-за нехватки места или отсутствия возможностей для растяжки.
Базовая антенна Diamond CPATU обеспечивает работу на частотах 3.5-50 МГц. Диапазон частот, согласование на рабочей частоте и максимальная номинальная мощность зависят от использования внешнего антенного тюнера. Антенна не может использоваться с внутренними антенными тюнерами радиостанций или с ручными антенными тюнерами. Антенна передает и принимает сигналы в любительских диапазонах 80м, 40м, 30м, 20м, 17м, 15м, 12м, 10м и 6м с максимальной эффективностью для диапазонов 10 МГц, 18 МГц и 24 МГц. Антенна Diamond CPATU обеспечивает приемлимое значение КСВ на всем рабочем диапазоне частот, что улучшает качество сигнала и дальность передачи. Кроме того, антенна заземлена по постоянному току, что повышает безопасность, а также защиту от электростатических разрядов и молний вблизи антенны.
Длина антенны Diamond CPATU составляет 4.6 метра. Для достижения оптимальной эффективности необходимо обеспечить достаточную длину радиалов. Мы рекомендуем использовать три радиальных провода длиной 10 метров каждый, которые подключаются к заземлению антенного тюнера. Для монтажа подходит существующая антенная мачта или балконное ограждение из проводящего металла, если они также будут использоваться в качестве противовеса. Антенна надежная, но при этом мощная. При работе на передачу антенна Diamond CPATU выдерживает мощность до 300 Вт (SSB). Совместимость с мачтами диаметром от 30 мм до 62 мм позволяет легко установить её в удобном месте. Разъем SO239 обеспечивает простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Diamond CPATU вертикальная многодиапазонная КВ и LB антенна, обладающая высокой устойчивостью к сильному ветру до 40 м/с, без противовесов. Ее легкая конструкция облегчает работу в сложных условиях. Антенна Diamond CPATU была представлена широкой публике в августе 2023г на выставке JARL Ham Fair 2023 в Токио. Совместимые антенные тюнера Icom AH-4, AH-705, AH-730, Yaesu FC-40, CG Antenna CG3000, MFJ 993BRT и другие аналогичные тюнера.
- Частотный диапазон 3.5-50 МГц. Максимально согласованная для работы на частотах 10 МГц, 18 МГц, 24 МГц
- Мощность 300Вт (SSB), 200Вт (FM)
- Ветровая нагрузка до 40 м/с
- Длина 4.6 м
- Вес 2,5 кг
- Диаметр мачты 30-62 мм
- Разъем SO239
Комплектация Diamond CPATU
- Базовая антенна Diamond CPATU
