Radial CW40100 базовая дипольная антенна, работающая на радиолюбительских частотах 7 МГц, 14 МГц и 28МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера, а на частотах 18 МГц и 25 МГц предполагается его использование. Radial CW40100 укороченная версия антенны Radial CW80100.
Radial CW40100 представляет собой асимметричный траповый диполь, запитываемый с одного конца антенны. Антенна отличается тем, что фидер и излучающее полотно образует одно целое. Запорный дроссель развязывает излучатель от фидера на 30 дБ, а балун согласует высокоомные резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун и запорный дроссель имеют прочный водонепронецаемый корпус из стеклопластика и тщательно защищены от влаги. Наилучший вариант установки антенны Radial CW40100 с точки зрения эффективности диагональное с использованием одной опоры. При этом эффективность также зависит от высоты подвеса антенны.

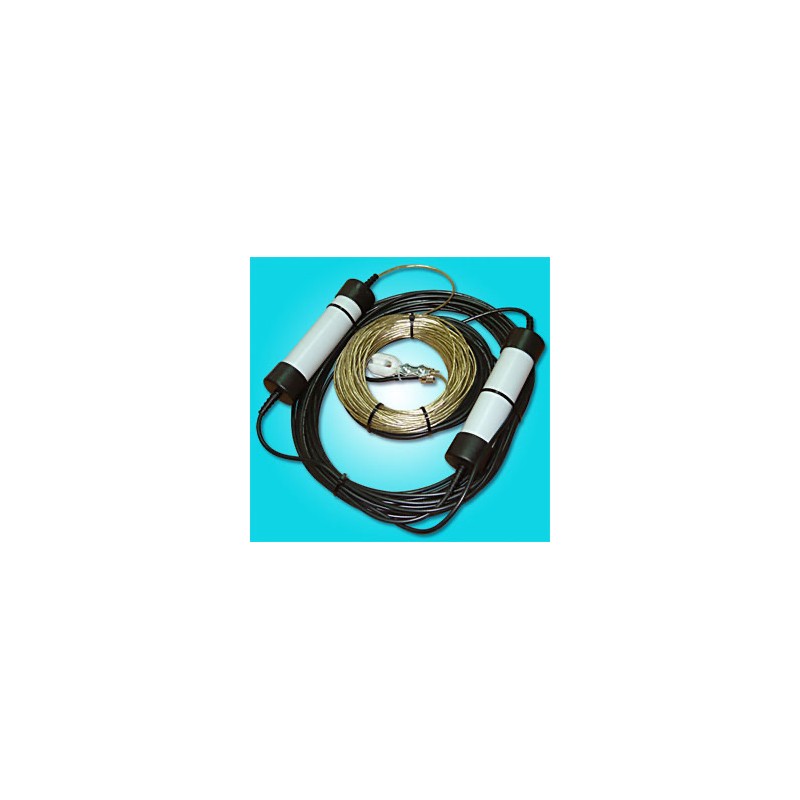

Общая длина антенны Radial CW40100 составляет 21 метр и состоит из двух плечей, разделенных балуном. Одно плечо представляет из себя 6.5 метровый фидер излучатель, изготовленный из кабеля RG-58. Второе плечо 13.5 метровый излучатель, представляющий из себя стальной латунированный тросик в прозрачной ПВХ изоляции. Для подключения антенны Radial CW40100 к трансиверу установлен 5 метровый кабель RG-58 с разъемом подключения PL-259. Кабель подключения можно удлинять до нужной длины, поскольку после запорного дросселя мы имеет согласованный 50 Ом тракт. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.
Radial CW40100 многодиапазонная дипольная антенна для работы в радиолюбительских диапазонах 40 метров, 20 метров и 10 метров. И для эффективной работы в заданных диапазонах частот не требует применения антенного тюнера. В свою очередь работа в диапазонах 17 метров и 12 метров требует наличия антенного тюнера. Антенна Radial CW40100 рассчитана на подводимую пиковую мощность 100 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial CW40100 прекрасно зарекомендовавшая себя антенна. Антенна легкая, быстро и без каких либо затруднений устанавливается. 5 радиолюбительских диапазонов в одной антенне, не требует заземления, всего один линейный провод с запиткой с одного конца, имеет высокое усиление на верхних диапазонах.
- Диапазон частот 40м (7-7.2 МГц) при КСВ не хуже 1.4
- Диапазон частот 20м (14-14.35 МГц) при КСВ не хуже 1.6
- Диапазон частот 17м (18.06-18.31 МГц). Требуется антенный тюнер
- Диапазон частот 12м (24.9-25.14 МГц). Требуется антенный тюнер
- Диапазон частот 10м (28-29.5 МГц) при КСВ не хуже 1.4
- Поляризация горизонтальная
- Мощность 100 Вт
- Сопротивление 50 Ом
- Длина 21 м. Два плеча 6.5 метра + 13.5 метров
- Вес 1.2 кг
- Грозозащита КЗ по постоянному току
- Разъем PL-259

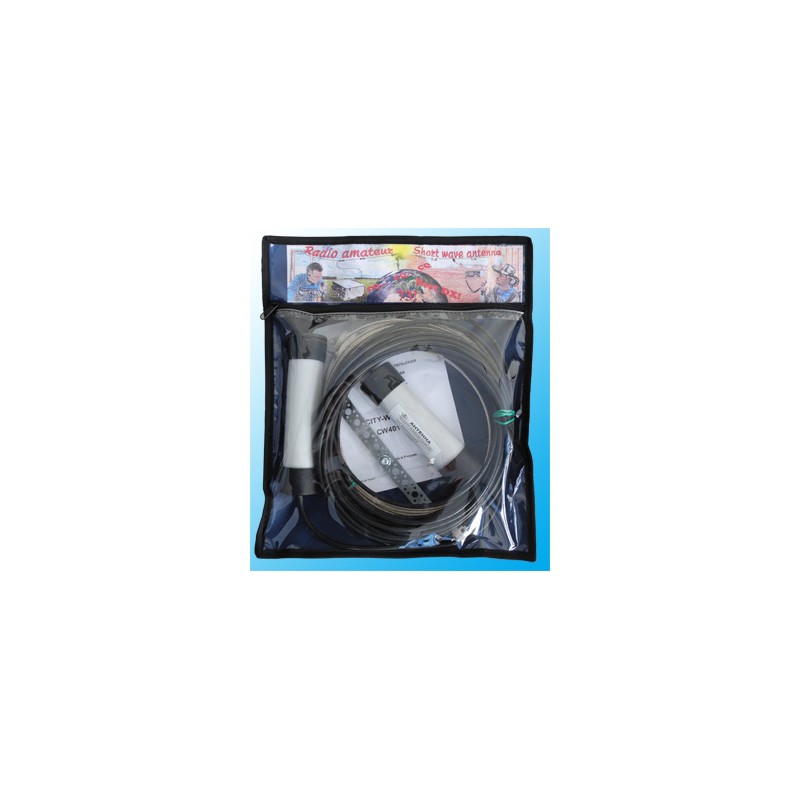

Комплектация Radial CW40100
- Антенна Radial CW40100
