Comtech CT-HF-FD базовая широкополосная дипольная антенна для работы в диапазоне частот 2-30 МГц. Различные варианты установки, работа в очень широком диапазоне частот без необходимости сложных настроек.

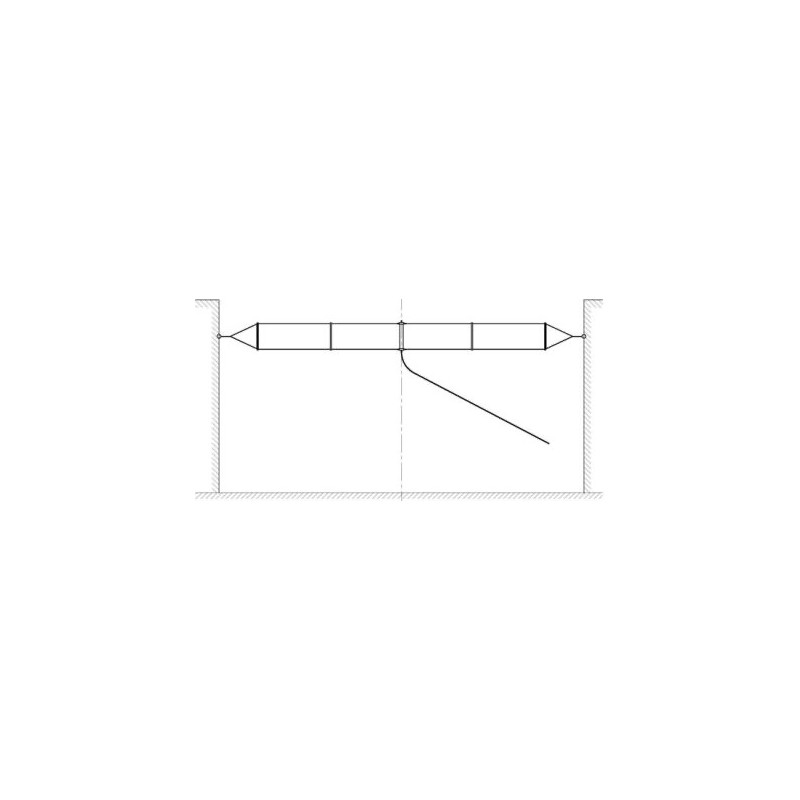

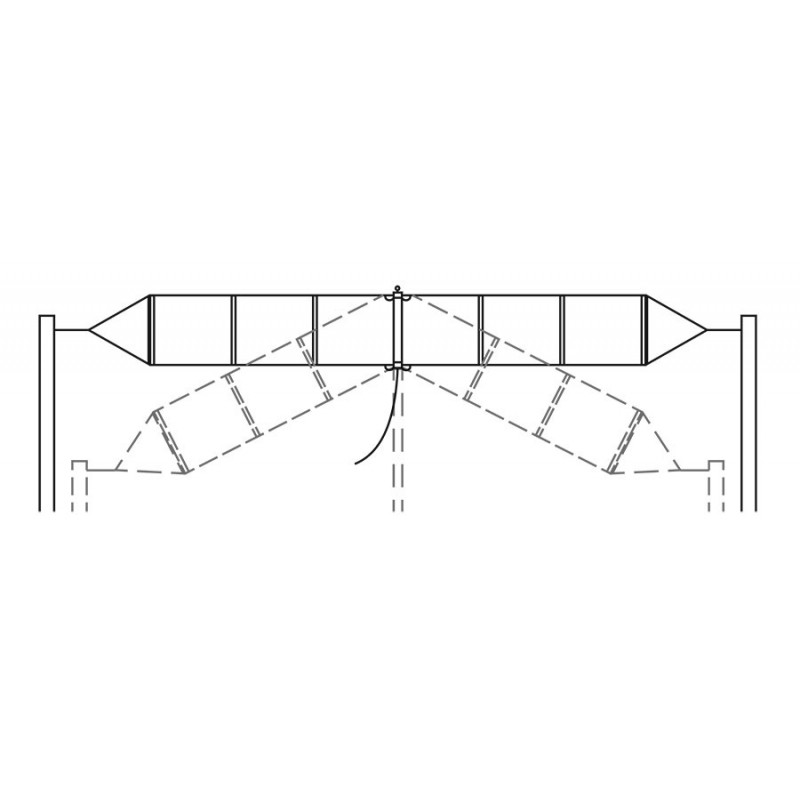

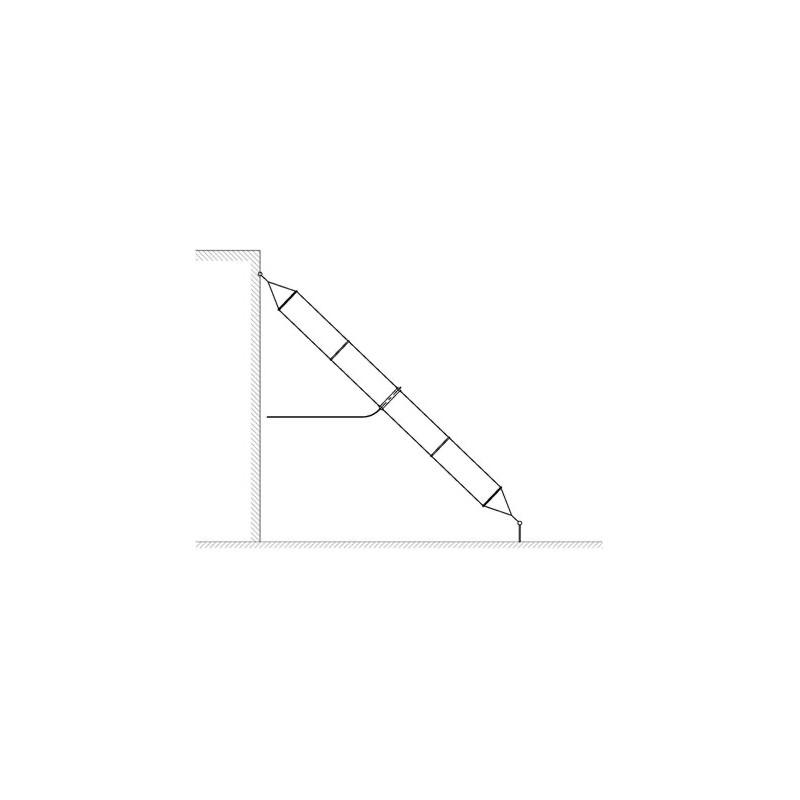

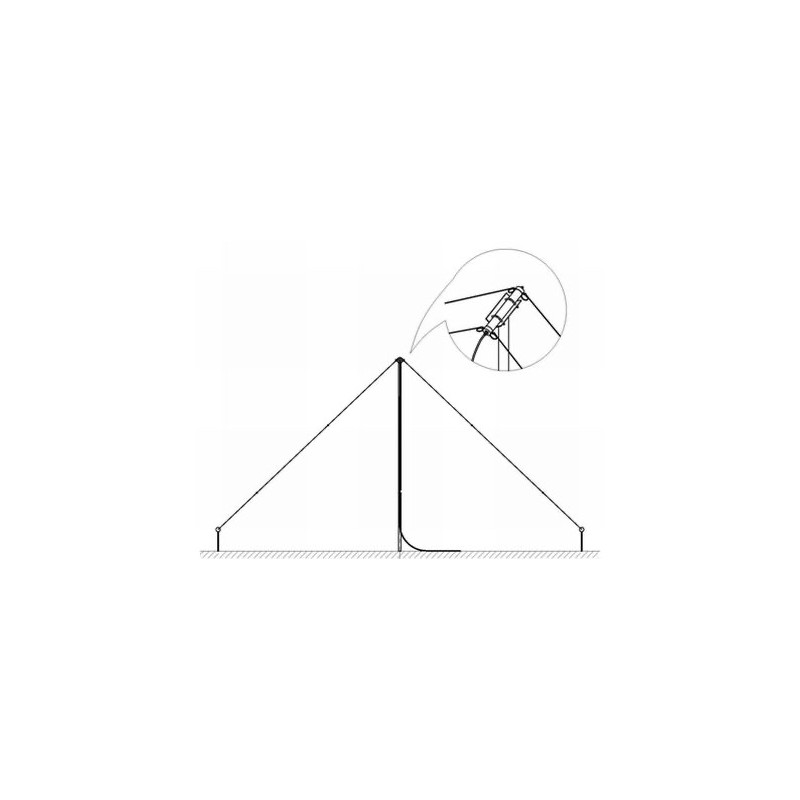

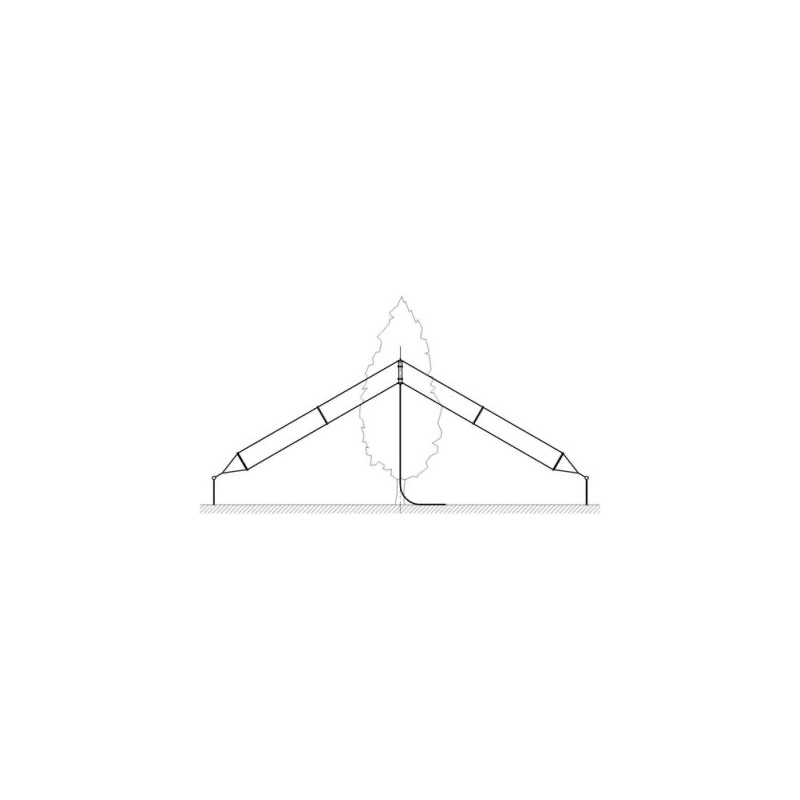

Comtech CT-HF-FD представляет собой траповый диполь типа T2FD, запитываемый по центру антенны. Полотно антенны выполнено в виде замкнутой петли из двух параллельных излучателей, соединенных на концах. В центральной части антенны установлен балун, к которому подключаются оба плеча верхнего и нижнего излучателя, а снизу подводится фидер. Согласующий трансформатор размещен в высокопрочном, устойчивом к ультрафиолету корпусе из стеклопластика. Антенна Comtech CT-HF-FD поставляется уже собранной и имеет защиту от атмосферных осадков. Благодаря этому для установки достаточно всего одной мачты, вдоль которой будет подниматься вся антенна вместе с нагрузкой, балуном и фидером. Варианты установки антенны Comtech CT-HF-FD могут быть разными. Например горизонтальная установка с использованием двух опорных точек, диагональная натяжка с использованием одной опоры, а также методом перевернутой буквы V с горизонтальным или вертикальным расположением полотна. Эффективность антенны зависит от высоты подвеса и качества земли.
Общая длина антенны Comtech CT-HF-FD составляет 26.5 метров. Излучатель изготовлен из нержавеющего стального тросика. Подключение антенны к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна. Кабель подключения можно использовать нужной длины, поскольку после балуна мы имеет согласованный 50 Ом тракт.
Comtech CT-HF-FD широкополосная дипольная антенна для работы на частотах от 2 МГц до 30 МГц. И для работы в широком диапазоне частот не требует применения антенного тюнера. Антенна Comtech CT-HF-FD рассчитана на подводимую пиковую мощность 2000 Вт. При горизонтальной натяжке антенна имеет горизонтальную поляризацию, при диагональной натяжке или методом перевернутой буквы V поляризация смешанная. 2000 Вт это предельная мощность и допустима работа на передачу не более 1 минуты. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Comtech CT-HF-FD высокоэффективная антенна от Comtech. Антенна отличается малой чувствительностью к атмосферным и промышленным шумам, что позволяет принимать слабый сигнал. После установки - антенна мгновенно готова к работе на любой частоте из рабочего диапазона. Обеспечивает быстрое развертывание практически в любых местах, без использования механических настроечных элементов, что допускает её использование в режиме автоматического установления соединения (ALE).
- Диапазон частот 2-30 МГц
- Поляризация горизонтальная
- КСВ не хуже 2.5
- Усиление от -3 dBi до +3.5 dBi
- Мощность до 2000 Вт
- Сопротивление 50 Ом
- Длина 26.5 м
- Разъем PL-гнездо
Комплектация ComTech CT-HF-FD
- Антенна Comtech CT-HF-FD
