Diamond W8010 базовая дипольная антенна, работающая на радиолюбительских частотах 3.5 МГц, 7 МГц, 14 МГц, 21 МГц и 28 МГц с приемлимым КСВ без использования антенного тюнера. Для получения более лучшего КСВ каждый диапазон можно настраивать отдельно.

Интернет магазин Мир Раций гарантирует, что мы продаем оригинальную антенну Diamond W8010 (не подделку или аналог). Это важно!

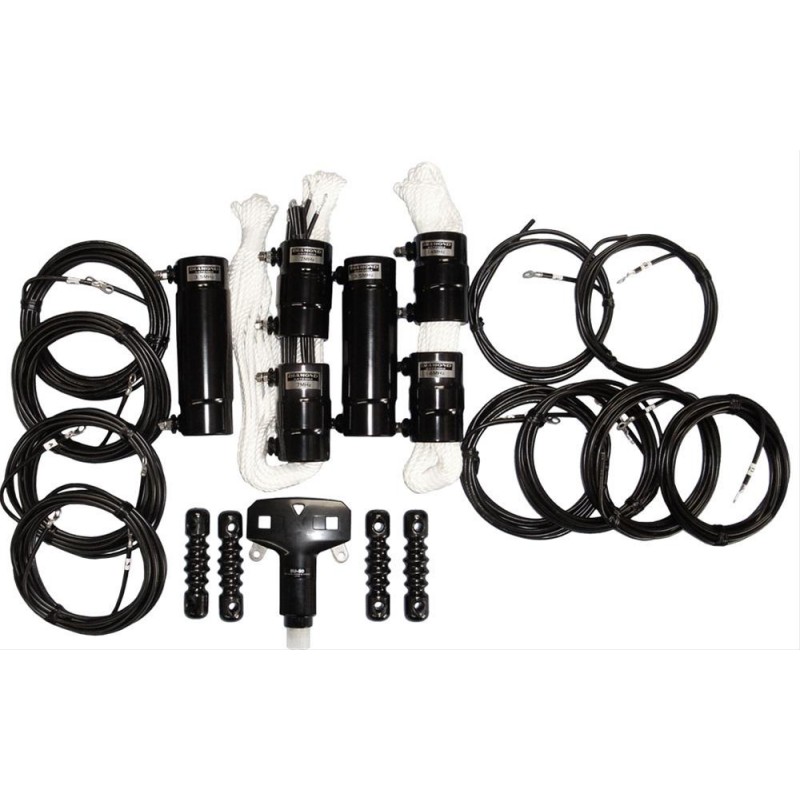

Diamond W8010 представляет собой симметричный диполь, запитываемый по центру антенны. Полотно антенны представляет четырех лучевую конструкцию, состоящую из двух горизонтально устанавливаемых излучателей и двух излучателей, которые отводят от балуна под углом 30 градусов вниз. Примененный балун Diamond BU50A согласует высокоомные резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун имеют прочный водонепронецаемый корпус и тщательно защищен от влаги. Предусмотрены различные варианты установки антенны Diamond W8010. Горизонтальная натяжка с креплением в двух или трек точках, а также диагональная натяжка. При горизонтальной натяжке основные излучатели крепятся в двух или трех точках, а дополнительные излучатели отводятся от балуна под углом 30 градусов к основным излучателям. При диагональной натяжке основные излучатели устанавливаются по прямой одной из диагоналей, а дополнительные излучатели отводятся от балуна по другой диагонали, но под углом 30 градусов по отношению к основным излучателям. Излучающие элементы не обязательно устанавливать в том же направлении, что и другое плечо. Подводимый фидер должен быть перпендикулярен полотну антенны. В комплект входят очень практичные нейлоновые шнуры для подъёма и растяжки антенны. При этом эффективность антенны зависит от качества земли и высоты установки, поэтому рекомендуется устанавливать ее как можно выше над поверхностью, но не менее 10 метров.

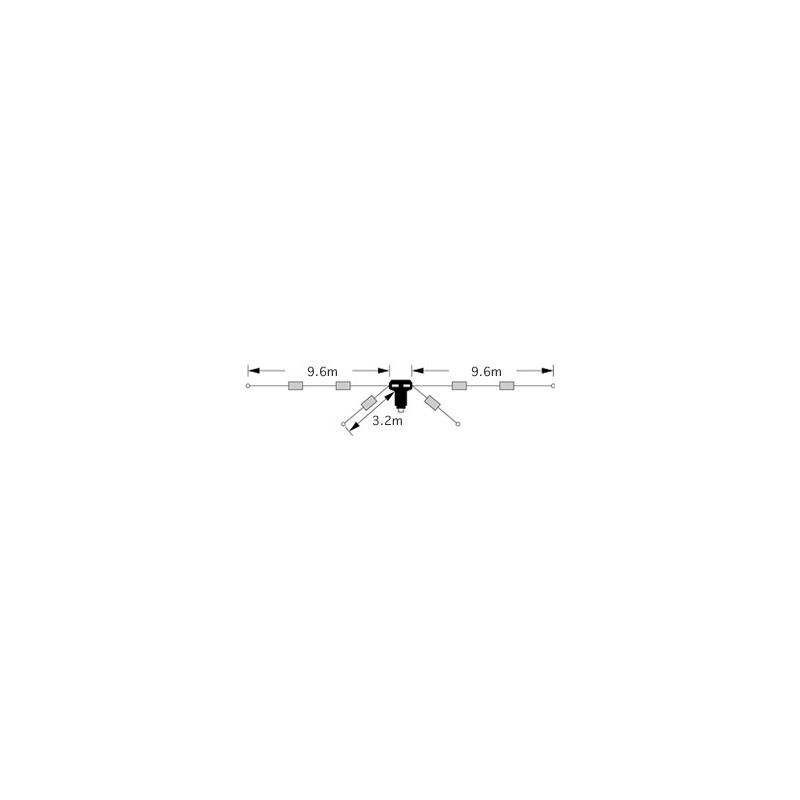

Общая длина основных излучателей антенны Diamond W8010 составляет 19.2 метра и состоит из двух равных по длине плечей, разделенных балуном. Длина дополнительных излучателей составляет 3.2 метра каждый. Все излучатели представляют из себя фидер излучатель. В каждом горизонтальном плече находятся по два трапа, в каждом дополнительном излучателе по одному трапу. Благодаря трапам при работе в диапазоне частот 80 метров работает вся длина антенны, а на остальных частотах часть антенны отключается с помощью резонансных контуров. Для подключения антенны Diamond W8010 к трансиверу можно использовать кабель нужной длины, поскольку после балуна мы имеет согласованный 50 Ом тракт. Для подключения подводимого кабеля на балуне в нижней части установлен разъем PL-гнездо.

Diamond W8010 пятидиапазонная дипольная антенна для работы в радиолюбительских диапазонах 80 метров, 40 метров, 20 метров, 15 метров и 10 метров, не требующая применения антенного тюнера. Однако из-за обычно ограниченной полосы пропускания проволочных антенн может потребоваться несложная настройка для достижения наилучшего КСВ. Настройка производится изменением длины регулировочного элемента. Регулировочные элементы представляют из себя короткие отрезки проволоки (усы), соединенные с трапом и свободно свисающие вниз. Каждый из рабочих диапазонов частот имеет свой регулировочный элемент и его можно настраивать отдельно для получения более оптимального уровня КСВ.

Diamond W8010 недорогая, эффективная, легкая, быстро устанавливаемая антенна для работы как в городских условиях, так и для полевой работы. Все компоненты антенны защищены от воздействия погодных условий, поэтому долговечность и надежность являются стандартными характеристиками. Diamond W8010 многодиапазонная дипольная антенна, работающая в наиболее востребованных коротковолновых диапазонах и предназначена как для радиолюбителей, так и для коммерческой работы на частотах КВ. Diamond W8010 один из лучших вариантов, который будет трудно превзойти. Diamond W8010 отличный выбор для радиолюбителей, работающих в диапазонах 80 м, 40 м, 20 м, 15 м и 10 м, имеющих ограниченное пространство для установки полноразмерных антенн. Для использования в городских условиях, для радиосвязи в полевых условиях и для временных установок. Для пользователей, которым требуется высокая мощность передачи, хорошие характеристики и низкий КСВ. Diamond W8010 дипольная антенна от известного японского производителя.
