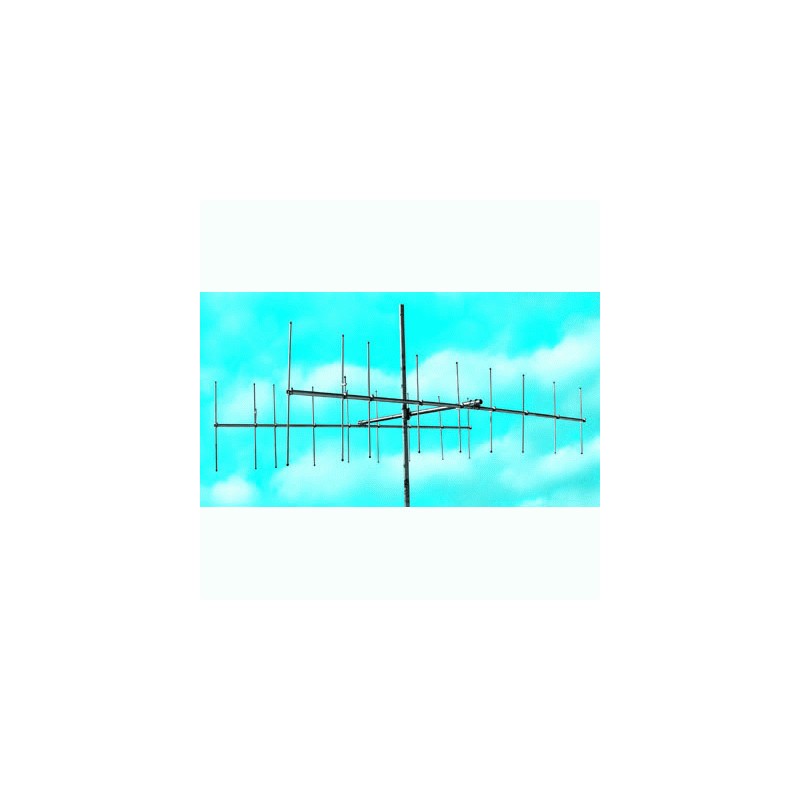

Базовая направленная антенна диапазона VHF (136-174 МГц) Yagi Radial Y9 VHFg

Цена: 28 184 ₽

Купить

Артикул:

001823

Наличие:

В наличии

Доставка:

по Москве - от 300 ₽
по России - по тарифам ТК

Описание и комплектация

Характеристики

Похожие товары

Radial Y9 VHFg базовая направленная антенна с гамма согласованием для работы на частотах 150-170 МГц. Эффективная направленная антенна с высоким усилением и низким боковым излучением. Антенна обеспечивает уверенную радиосвязь на расстояниях до 110 км на пересеченной местности в хороших условиях, при правильной установке и настройке. Остронаправленная диаграмма направленности позволяет использовать антенну в качестве приемной с целью минимизации помех, так как соотношение фронт-тыл составляет 20dB!.

Базовая направленная антенна Radial Y9 VHFg имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все части антенны Radial Y9 VHFg изготовлены из алюминиевых сплавов АД-31, а также Д16Т. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 50 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 4 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Radial Y9 VHFg от 25 до 55 мм. Площадь ветровой поверхности антенны составляет всего 0,2 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Radial Y9 VHFg направленная девяти элементная антенна с гамма согласованием для работы на частотах VHF диапазона.

Работая в диапазоне частот от 150 МГц до 170 МГц, направленная антенна Radial Y9 VHFg обеспечивает коэффициент усиления 13.65 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна после сборки нуждается в настройке для получения максимальной эффективности. Антенна Radial Y9 VHFg с гамма согласованием, работает с подводимой мощностью до 100 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем.

Антенна Radial Y9 VHFg имеет соотношение фронт-тыл 20 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial Y9 VHFg в E-плоскости по уровню 3 dB составляет 34 градусов, в H-плоскости - 39 градусов.

Radial Y9 VHFg направленная антенна диапазона частот VHF для применения в различных погодных условиях. Широкая сфера применения, надежная конструкция. Обладает отличными характеристиками - усилением и низким боковым излучением, свойственными пятиэлементным направленным антеннам. При правильной настройке и установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи.
