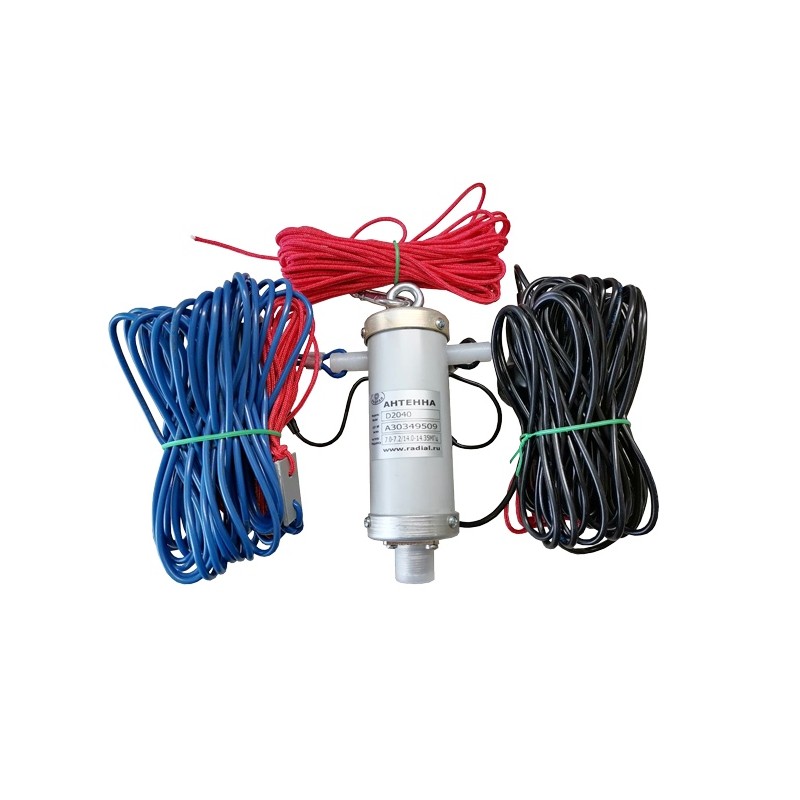

Radial D2040 лёгкая, укороченная дипольная антенна, работающая на радиолюбительских частотах 7 МГц и 14 МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера.

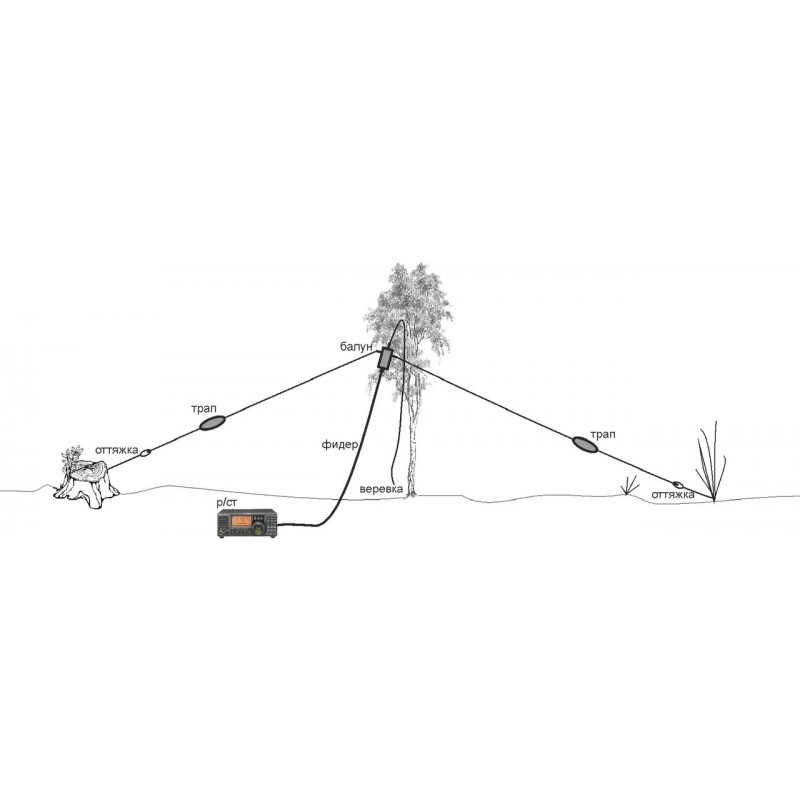

Radial D2040 представляет собой симметричный траповый диполь, запитываемый по центру антенны. В антенне применены безконденсаторные трапы и классический балун 1:1. Благодаря полной герметизации всех ответственных узлов антенна способна работать при любом положении и погодных условиях. Наилучший вариант установки антенны Radial D2040 с точки зрения эффективности методом перевернутой буквы V. Центральную часть антенны рекомендуется устанавливать на высоте 4-5 метров. Плечи диполя рекомендуется расправлять под углом 120 градусов, закрепляя их у земли на высоте 1-2 метра. Также антенну Radial D2040 можно установить как настоящий диполь. В этом случае антенна будет иметь большее усиление, но следует ожидать роста КСВ и потребуется установка на две точки опоры.
Общая длина антенны Radial D2040 составляет 18 метров и состоит из двух плечей, разделенных балуном. Оба плеча имеют одинаковую длину и представляют из себя 9 метровые фидеры излучатели, изготовленный из кабеля RG-58. Подключение антенны Radial D2040 к трансиверу осуществляется через разъем PL-гнездо в нижней части балуна.
Radial D2040 двухдиапазонная дипольная антенна для работы в радиолюбительских диапазонах 40 метров и 20 метров. Антенна обеспечивает эффективную работу в заданных диапазонах частот даже без применения антенного тюнера. Трапы, которые применяются в антенне Radial D2040 имеют высокую добротность, что приводит к более узкой рабочей полосе в диапазоне 20 метров, чем в диапазоне 40 метров. Поэтому антенну следует подстроить участки путем наращивания или укорачивания внешних плеч на CW или FONE. Антенна Radial D2040 рассчитана на подводимую пиковую мощность 100 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial D2040 популярная двухдиапазонная антенна. Небольшая, легкая, быстро и без каких либо затруднений устанавливается, но при этом эффективная и позволяет работать в двух популярных диапазонах частот без дополнительной настройки.
- Диапазон частот 40м (7-7.2 МГц) при КСВ не хуже 1.5
- Диапазон частот 20м (14-14.35 МГц) при КСВ не хуже 1.5
- Поляризация горизонтальная
- Мощность 100 Вт
- Сопротивление 50 Ом
- Длина 18м. Два плеча 9 метров + 9 метров
- Вес 0.46 кг
- Разъем PL-гнездо
Комплектация Radial D2040
- Антенна Radial D2040
