Radial CW4015 базовая дипольная антенна, работающая на радиолюбительских частотах 7 МГц, 14 МГц 21 МГц и 28 МГц с использованием антенного тюнера. Radial CW4015 дипольная антенна для работы на ВЧ диапазонах КВ, в том числе на частотах 21 МГц. Для оптимальной настройки был применён конструктивный конденсатор, компенсирующий реактивную индуктивную составляющую общего импеданса антенны. Теперь, применив антенный тюнер, радиолюбитель получил четырех диапазонную антенну, работающую в диапазонах 40, 20, 15 и 10 метров.
Radial CW4015 представляет собой асимметричный диполь, запитываемый с одного конца антенны. Антенна отличается тем, что фидер и излучающее полотно образует одно целое. Запорный дроссель развязывает излучатель от фидера на 30 дБ, а балун согласует 300 Ом резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун и запорный дроссель имеют прочный водонепронецаемый корпус из стеклопластика и тщательно защищены от влаги. Наилучший вариант установки антенны Radial CW4015 с точки зрения эффективности диагональное с использованием одной опоры.

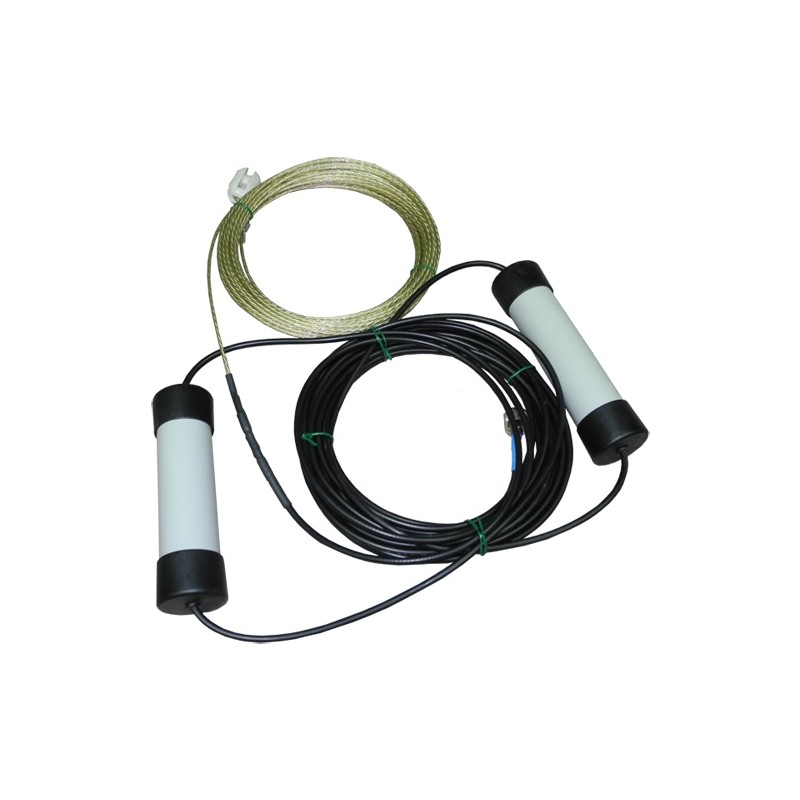

Общая длина антенны Radial CW4015 составляет 24.5 метров и состоит из двух плечей, разделенных балуном. Одно плечо представляет из себя фидер излучатель, изготовленный из кабеля RG-58. Второе плечо излучатель, представляющий из себя стальной латунированный тросик в прозрачной ПВХ изоляции. Для подключения антенны Radial CW4015 к трансиверу установлен 5 метровый кабель RG-58 с разъемом подключения PL-259. Кабель подключения можно удлинять до нужной длины, поскольку после запорного дросселя мы имеет согласованный 50 Ом тракт. Кроме того, антенна заземлена по постоянному току, что повышает безопасность и защиту от электростатических разрядов.
Radial CW4015 многодиапазонная дипольная антенна для работы в радиолюбительских диапазонах 40 метров, 20 метров, 15 метров и 10 метров. И для эффективной работы в заданных диапазонах частот требует применения антенного тюнера.
Radial CW4015 эффективная антенна для работы как в городских условиях, так и для полевой работы. Антенна легкая, имеет малые габариты, быстро и без каких либо затруднений устанавливается. 4 радиолюбительских диапазона в одной антенне, не требует заземления, всего один линейный провод с запиткой с одного конца. Укомплектована чехлом для удобства хранения при выездах в экспедицию или при длительном хранении.
- Диапазон частот 40м (7-7.15 МГц) при КСВ не хуже 2. Требуется антенный тюнер
- Диапазон частот 20м (14-14.35 МГц) при КСВ не хуже 1.5. Требуется антенный тюнер
- Диапазон частот 15м (21-21.45 МГц) при КСВ не хуже 2. Требуется антенный тюнер
- Диапазон частот 10м (28-29 МГц) при КСВ не хуже 3.8. Требуется антенный тюнер
- Поляризация горизонтальная
- Мощность 100 Вт
- Сопротивление 50 Ом
- Длина 24.5 м
- Вес 1.05 кг
- Грозозащита КЗ по постоянному току
- Разъем PL-259
Комплектация Radial CW4015
- Антенна Radial CW4015
