Radial CW8050P базовая дипольная антенна, работающая на радиолюбительских частотах 3.5 МГц, 7 МГц, 14 МГц, 18 МГц, 25 Мгц и 28 МГц, обеспечивая приемлимый КСВ даже без использования антенного тюнера. Radial CW8050P облегченная версия антенны Radial CW80100. Были уменьшены практически все элементы антенны - основной излучатель и кабель, запорный дроссель и трансформатор. Также в схему введён корректирующий конденсатор, который повышает резонансную частоту на 80 м и при этом практически не влияет на более высокочастотные диапазоны. Вариант антенны с разъемом подключения к радиостанции PL-259.
Radial CW8050P представляет собой асимметричный траповый диполь, запитываемый с одного конца антенны. Антенна отличается тем, что фидер и излучающее полотно образует одно целое. Запорный дроссель развязывает излучатель от фидера, а балун согласует высокоомные резонансы на рабочих диапазонах частот в стандартные 50 Ом. Балун и запорный дроссель тщательно защищены от влаги. Наилучший вариант установки антенны Radial CW8050P с точки зрения эффективности диагональное с использованием одной опоры, но также можно натягивать методом перевернутой буквы V, что позволит изменить угол излучения антенны. От высоты подвеса зависит диаграмма импеданса и график КСВ. Поэтому для эффективной работы необходимо обеспечить высоту подвеса антенны 4-8 метров. При натяжке антенны методом перевернутой буквы V необходимо также соблюсти угол расхождения плеч в точке крепления к мачте не менее 120 градусов.

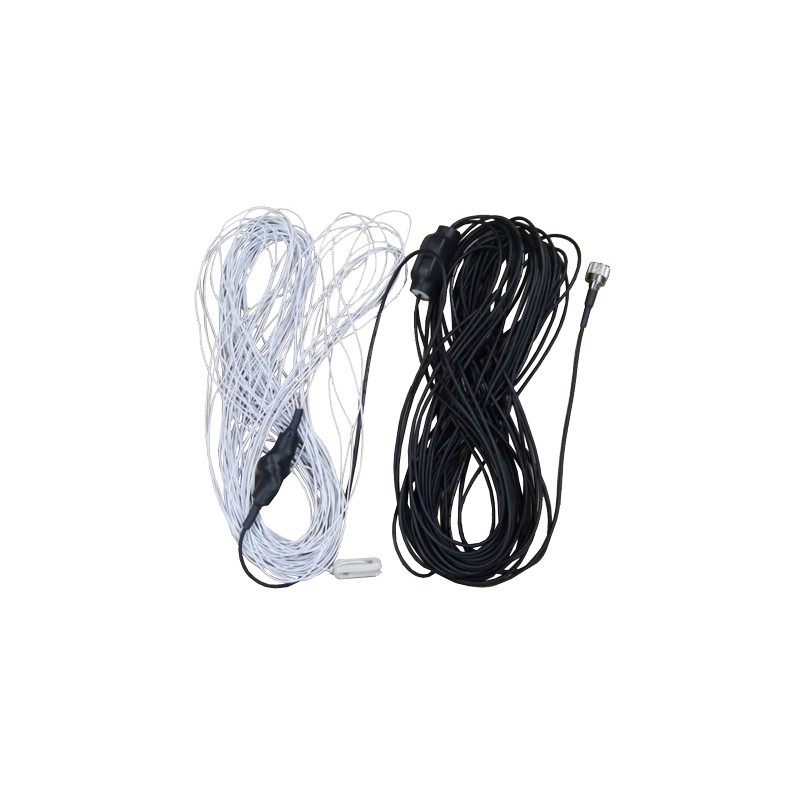

Общая длина антенны Radial CW8050P составляет 40.1 метра и состоит из двух плечей, разделенных балуном. Одно плечо представляет из себя 13 метровый фидер излучатель, изготовленный из кабеля RG-174 A/U. Второе плечо 27.1 метровый излучатель, изготовленный из провода НВ-0.2 в белой ПВХ изоляции. Для подключения антенны Radial CW8050P к трансиверу установлен 5 метровый кабель RG-174 A/U с разъемом подключения PL-259. Кабель подключения можно удлинять до нужной длины, поскольку после запорного дросселя мы имеет согласованный 50 Ом тракт.
Radial CW8050P многодиапазонная дипольная антенна для работы в радиолюбительских диапазонах 80 метров, 40 метров, 20 метров, 17 метров, 12 метров и 10 метров. Антенна обеспечивает эффективную работу в заданных диапазонах частот даже без применения антенного тюнера. Антенна Radial CW8050P рассчитана на подводимую пиковую мощность 50 Вт и имеет горизонтальную поляризацию. Важно помнить, что допустимая мощность антенны зависит не только от ее характеристик, но и от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды.
Radial CW8050P отличный шестидиапазонный вариант антенны для полевых работ. Антенна занимает мало места, очень легкая, быстро и без каких либо затруднений устанавливается. Три радиолюбительских диапазона в одной антенне, не требует заземления, всего один линейный провод с запиткой с одного конца.
- Диапазон частот 80м (3.5-3.8 МГц) при КСВ не хуже 1.6
- Диапазон частот 40м (7-7.2 МГц) при КСВ не хуже 1.5
- Диапазон частот 20м (14-14.35 МГц) при КСВ не хуже 1.5
- Диапазон частот 17м (18.06-18.31 МГц) при КСВ не хуже 1.5
- Диапазон частот 12м (24.9-25.14 МГц) при КСВ не хуже 1.5
- Диапазон частот 10м (28-29.5 МГц) при КСВ не хуже 1.7
- Поляризация горизонтальная
- Мощность 50 Вт
- Сопротивление 50 Ом
- Длина 40.1 м. Два плеча 13 метров + 27.1 метра
- Вес 0.42 кг
- Разъем PL-259
Комплектация Radial CW8050P
- Антенна Radial CW8050P
