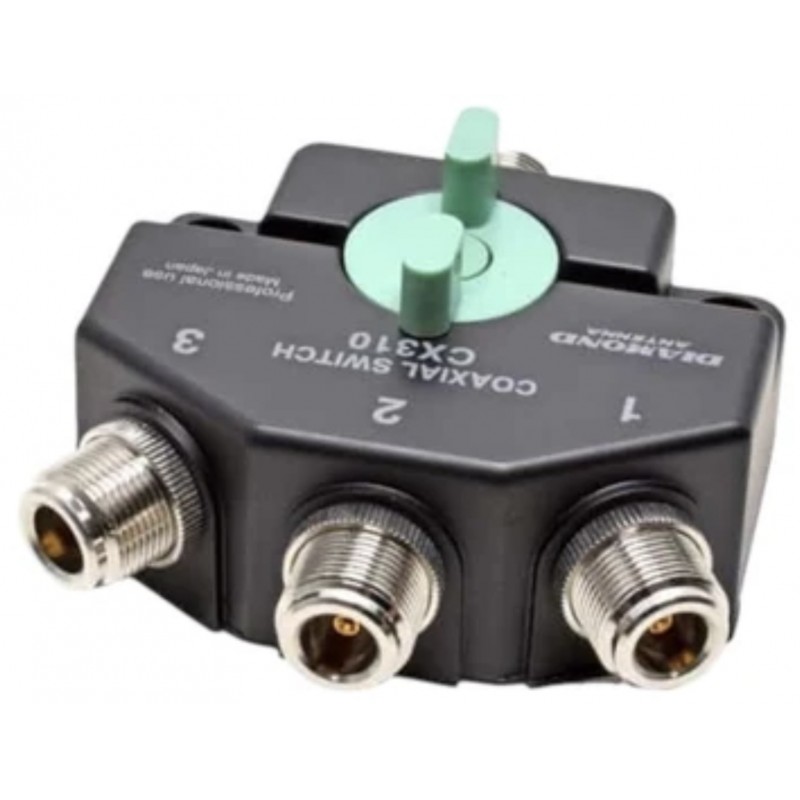

Diamond CX310N двухпозиционный коаксиальный переключатель для работы в широкой полосе частот, имеющий компактные размеры и разъемы подключения N-гнездо.
Антенный коммутатор Diamond CX310N имеет прочный литой алюминиевый корпус, что обеспечивает хорошую изоляцию и длительный срок эксплуатации. Благодаря литой конструкции обеспечивается эффективное разделение цепи и изоляцию до 60 дБ, минимальные паразитные составляющие и помехи, а также минимальные интермодуляционные искажения. Небольшие габариты 84x95x42 мм и малый вес 575 грамм позволяют легко интегрировать Diamond CX310N в Вашу систему, а также легко и плавно переключаться между тремя антеннами или радиостанциями. На задней панели предусмотрены монтажные отверстия для крепления коммутатора на любой плоской вертикальной или горизонтальной поверхности.
Широкий частотный диапазон от DC до 1.5 ГГц. В зависимости от рабочей частоты Diamond CX310N обеспечивает работу с источниками мощностью до 1.5 кВт. Позолоченные фланцы и контакты обеспечивают низкие вносимые потери и КСВ. Применение позолоченных самоочищающихся разъемов N-гнездо с полувоздушным диэлектриком позволяет получить радиосигнал с минимальными искажениями, что важно при работе на высоких частотах или при работе с чувствительным оборудованием.
Diamond CX310N позволяет легко переключаться при работе с тремя антеннами или при переключении между тремя радиостанциями при работе с одной антенной. Однако при работе с тремя радиостанциями и одной антенной, во время передачи две другие радиостанции должны быть выключены. Идеален для домашнего применения радиолюбителями или для каждодневной профессиональной работы, обеспечивая максимальную эффективность радиосвязи, высокую эффективность с минимальными потерями, а также эффективное подавление нежелательных сигналов. Благодаря прочному алюминиевому корпусу и самоочищающимся контактам, Вы можете рассчитывать на отсутствие помех даже после долгих лет интенсивной эксплуатации. Diamond CX310N обеспечивает отличное качество сборки и универсальность применения (широкий диапазон работы).
- Рабочие частоты DC-1500 МГц
- Подводимая мощность на частотах 0-30 МГц до 1500 Вт
- Подводимая мощность на частотах 30-150 МГц до 1000 Вт
- Подводимая мощность на частотах 150-500 МГц до 500 Вт
- Подводимая мощность на частотах 500-1000 МГц до 250 Вт
- Подводимая мощность на частотах 1000-2000 МГц до 150 Вт
- Сопротивление 50 Ом
- Изоляция более 60 дБ на частотах 0-500 МГц
- Изоляция более 50 дБ на частотах 500-1500 МГц
- Потери менее 0.1 дБ на частотах 0-500 МГц
- Потери менее 0.2 дБ на частотах 500-1500 МГц
- КСВ менее 1.1 на частотах 0-500 МГц
- КСВ менее 1.2 на частотах 500-1500 МГц
- Габариты 84х95х42 мм
- Вес 575 грамм
- Разъемы N-гнездо (4шт)
Комплектация Diamond CX310N
- Антенный коммуникатор Diamond CX310N
