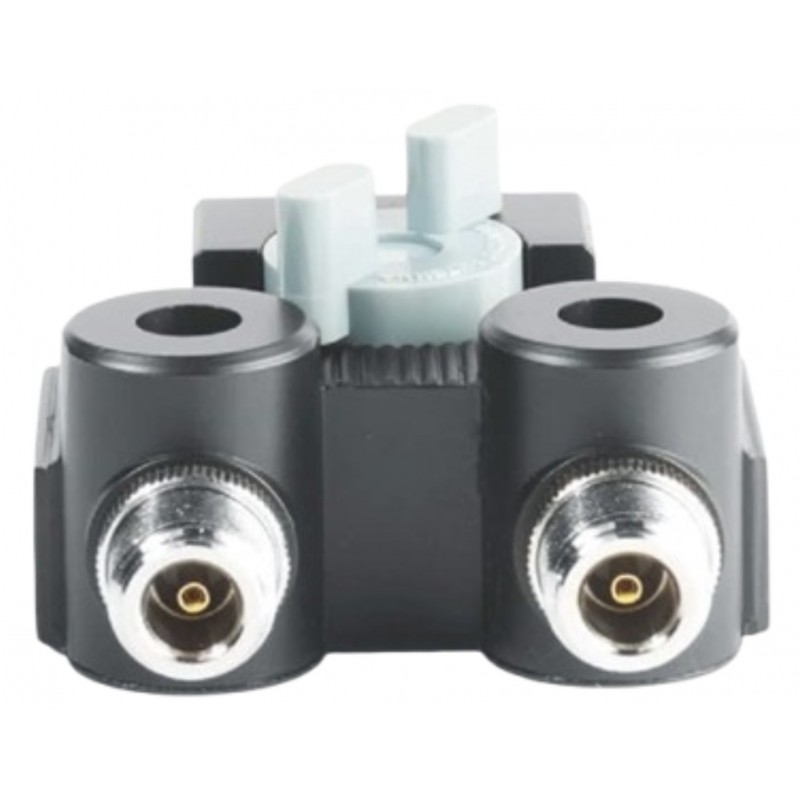

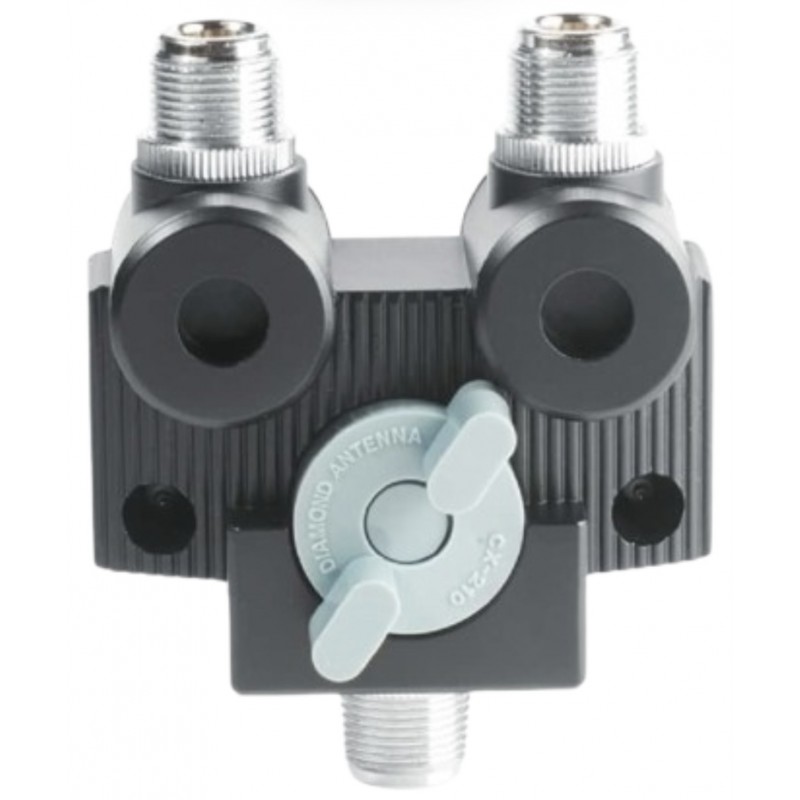

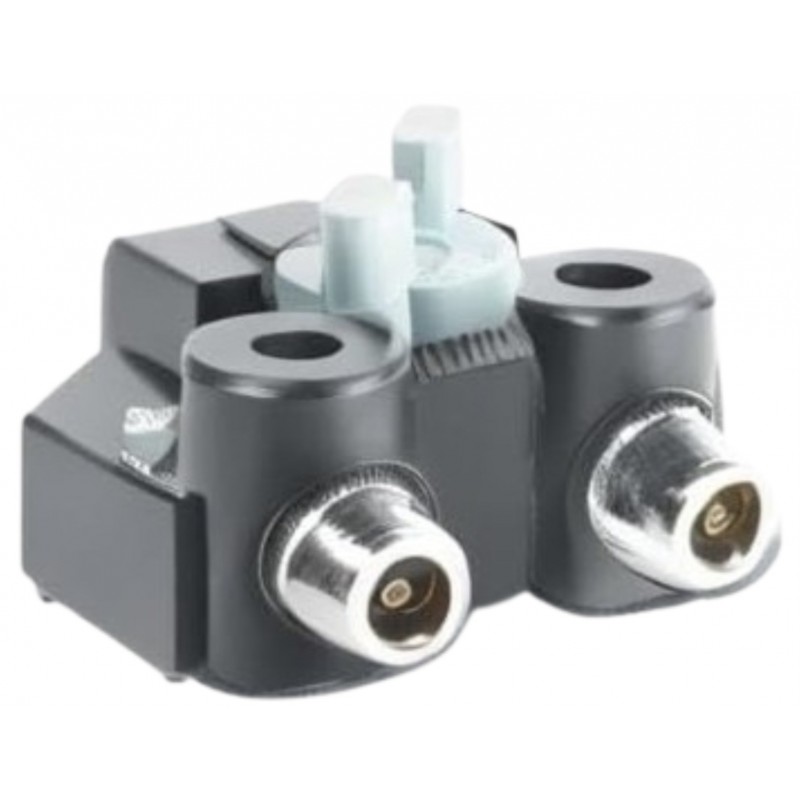

Diamond CX210N двухпозиционный коаксиальный переключатель для работы в широкой полосе частот, имеющий компактные размеры и разъемы подключения N-гнездо.

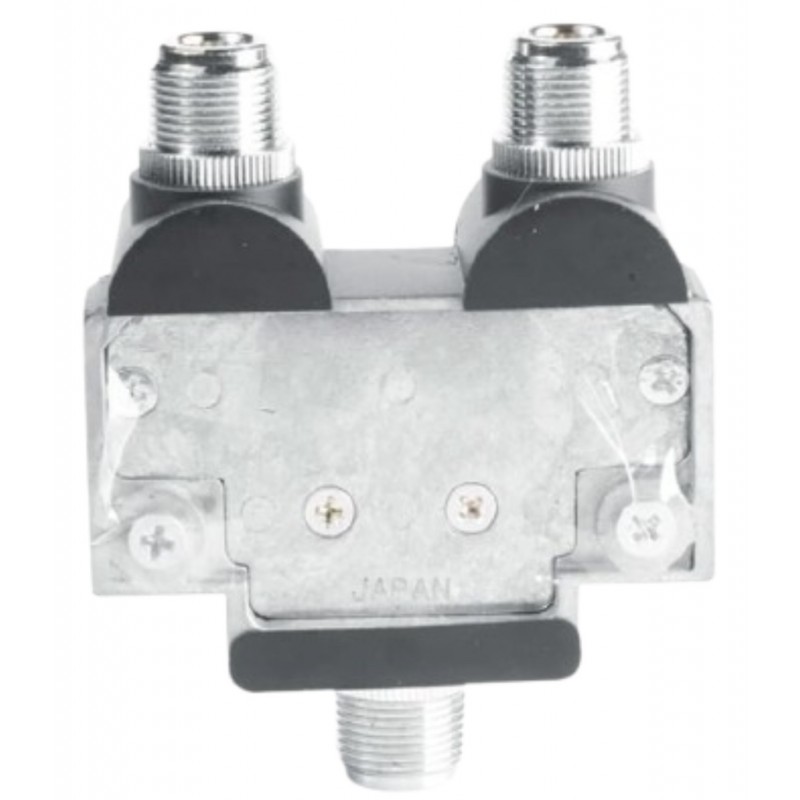

Антенный коммутатор Diamond CX210N имеет прочный литой алюминиевый корпус, что обеспечивает хорошую изоляцию и длительный срок эксплуатации. Благодаря литой конструкции обеспечивается эффективное разделение цепи и изоляцию до 70 дБ, минимальные паразитные составляющие и помехи, а также минимальные интермодуляционные искажения. Небольшие габариты 71х57х42 мм и малый вес 440 грамм позволяют легко интегрировать Diamond CX210N в Вашу систему, а также легко и плавно переключаться между двумя антеннами или радиостанциями. На задней панели предусмотрены монтажные отверстия для крепления коммутатора на любой плоской вертикальной или горизонтальной поверхности.
Широкий частотный диапазон от DC до 3 ГГц. В зависимости от рабочей частоты Diamond CX210N обеспечивает работу с источниками мощностью до 1.5 кВт. Позолоченные фланцы и контакты обеспечивают низкие вносимые потери и КСВ. Применение позолоченных самоочищающихся разъемов N-гнездо с полувоздушным диэлектриком позволяет получить радиосигнал с минимальными искажениями, что важно при работе на высоких частотах или при работе с чувствительным оборудованием.
Diamond CX210N позволяет легко переключаться при работе с двумя антеннами или при переключении между двумя радиостанциями при работе с одной антенной. Однако при работе с двумя радиостанциями и одной антенной, во время передачи вторая радиостанция должна быть выключена. Идеален для домашнего применения радиолюбителями или для каждодневной профессиональной работы, обеспечивая максимальную эффективность радиосвязи, высокую эффективность с минимальными потерями, а также эффективное подавление нежелательных сигналов. Благодаря прочному алюминиевому корпусу и самоочищающимся контактам, Вы можете рассчитывать на отсутствие помех даже после долгих лет интенсивной эксплуатации. Diamond CX210N обеспечивает отличное качество сборки и универсальность применения (широкий диапазон работы).
- Рабочие частоты DC-3000 МГц
- Подводимая мощность на частотах 0-30 МГц до 1500 Вт
- Подводимая мощность на частотах 30-150 МГц до 1000 Вт
- Подводимая мощность на частотах 150-500 МГц до 500 Вт
- Подводимая мощность на частотах 500-1000 МГц до 250 Вт
- Подводимая мощность на частотах 1000-3000 МГц до 150 Вт
- Сопротивление 50 Ом
- Изоляция более 70 дБ на частотах 0-200 МГц
- Изоляция более 60 дБ на частотах 200-1000 МГц
- Изоляция более 55 дБ на частотах 1000-2000 МГц
- Изоляция более 50 дБ на частотах 2000-3000 МГц
- Потери менее 0.05 дБ на частотах 0-500 МГц
- Потери менее 0.1 дБ на частотах 500-1000 МГц
- Потери менее 0.15 дБ на частотах 1000-2000 МГц
- Потери менее 0.2 дБ на частотах 2000-3000 МГц
- КСВ менее 1.05 на частотах 0-500 МГц
- КСВ менее 1.1 на частотах 500-3000 МГц
- Габариты 71х57х42 мм
- Вес 440 грамм
- Разъемы N-гнездо (3шт)
Комплектация Diamond CX210N
- Антенный коммуникатор Diamond CX210N
