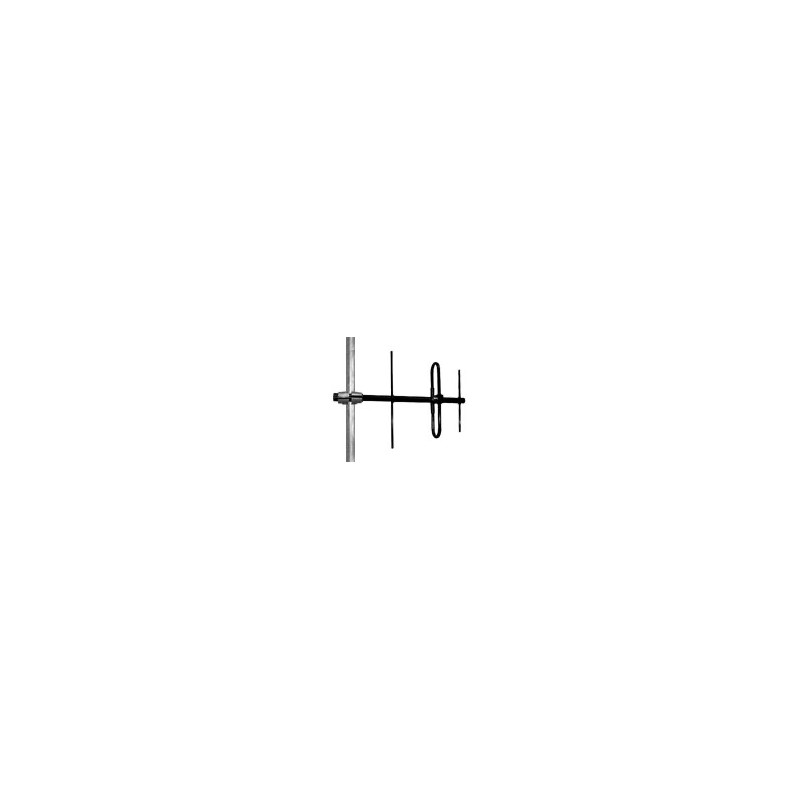

Comtech TY480E3-7 направленная базовая антенна для работы на частотах 460-500 МГц. Недорогая и высокоэффективная антенна для связи удаленных друг от друга на расстояние до 50 км абонентских радиостанций в хороших условиях, при правильной установке. Comtech TY480E3-7 одна из самых популярных антенн среди радиолюбителей и профессионалов для связи на небольшие расстояния.
Базовая направленная антенна Comtech TY480E3-7 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Comtech TY480E3-7 изготовлены из алюминиевого сплава АД-31 с полимерным покрытием. Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, достигнута высокая стабильность к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики. Антенна может быть установлена как в вертикальной поляризации, так и в горизонтальной. При монтаже в вертикальной поляризации рекомендуется использовать не металлические мачты, или мачты с диэлектрической верхней частью, или устанавливать антенну на выносном кронштейне длиной не менее 49 см для минимизации влияния металла на диаграмму направленности. Длина траверсы антенны составляет 0.51 метра. Диаметр мачты, на которую можно установить базовую направленную антенну Comtech TY480E3-7 от 40 до 64 мм. Площадь ветровой поверхности антенны составляет всего 0,04 м², что облегчает её использование в различных погодных условиях. Коаксиальный кабель следует прокладывать вдоль траверсы и под прямым углом вниз по мачте. Конструктивно Comtech TY480E3-7 направленная трех элементная антенна с петлевым вибратором для работы на частотах UHF диапазона.

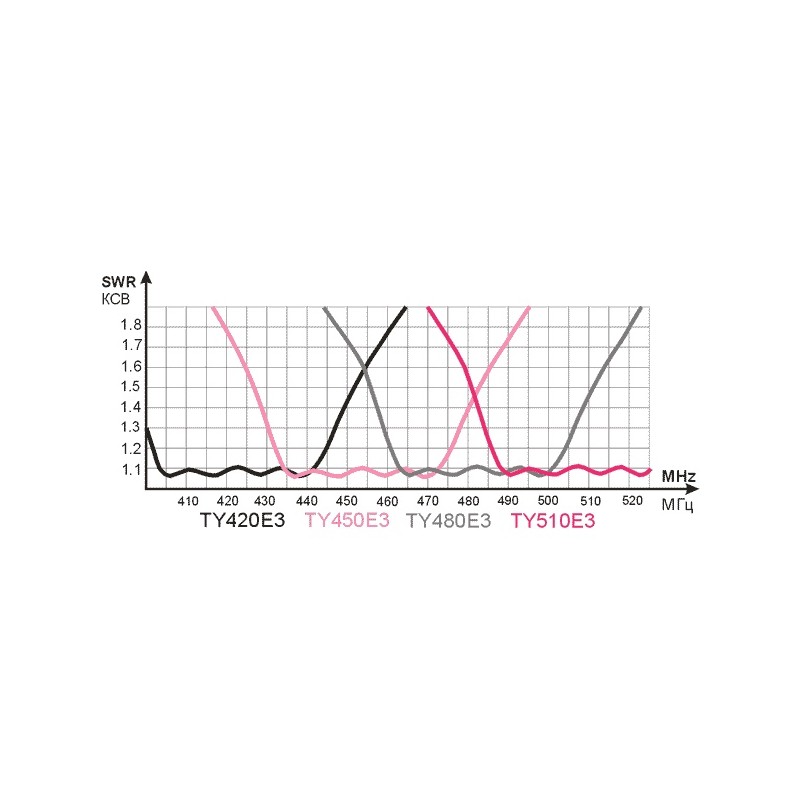

Работая в диапазоне частот от 460 МГц до 500 МГц, направленная антенна Comtech TY480E3-7 обеспечивает коэффициент усиления 9.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Comtech TY480E3-7 применен петлевой вибратор. Благодаря этому антенна обладает достаточно широкой полосой рабочих частот. Антенна поставляется в собранном виде и после установки не нуждается в настройке, работает с подводимой мощностью до 300 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Comtech TY480E3-7 в вертикальной плоскости по уровню 3 dB составляет 80 градусов, в горизонтальной плоскости - 65 градусов.
Comtech TY480E3-7 направленная антенна диапазона частот UHF. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Рекомендуется для создания антенных решеток с высоким коэффициентом усиления. Антенна разработанна для применения в составе базовых станций систем диспетчерской и транкинговой связи стандартов SmarTrunk, MPT 1327, APCO 25, а также разнообразных систем передачи данных и телеметрии. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 460-500 МГц
- 3 элемента
- Направленная
- Поляризация - вертикальная, горизонтальная
- КСВ не хуже 1.5
- Мощность до 300 Вт
- Сопротивление 50 Ом
- Усиление 9.15 dBi (на центральной частоте)
- Соотношение фронт-тыл 17 dB

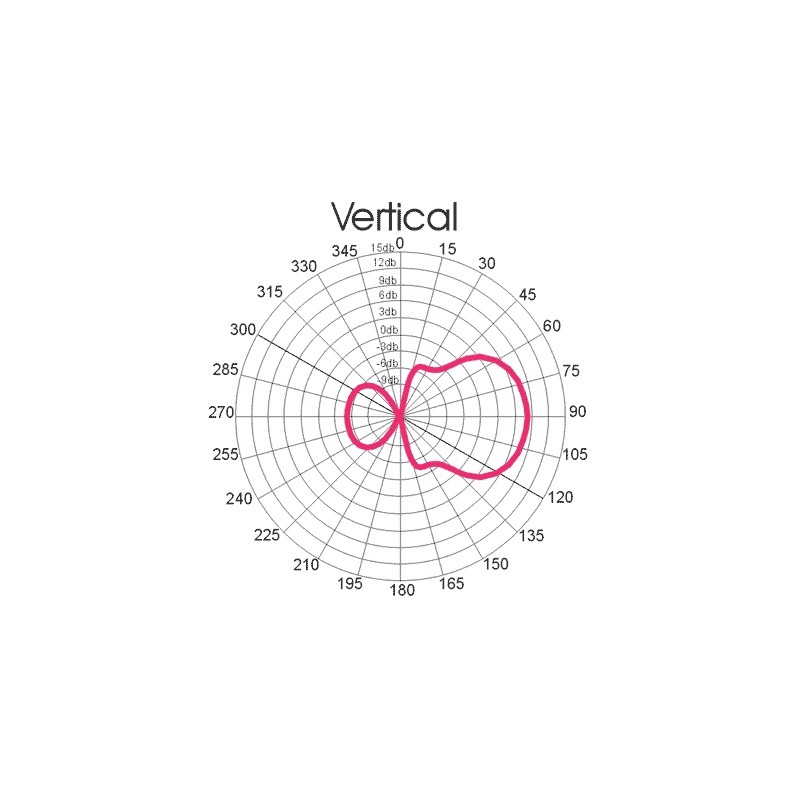

- Сектор излучения по уровню -3 dB в вертикальной плоскости 80 градусов

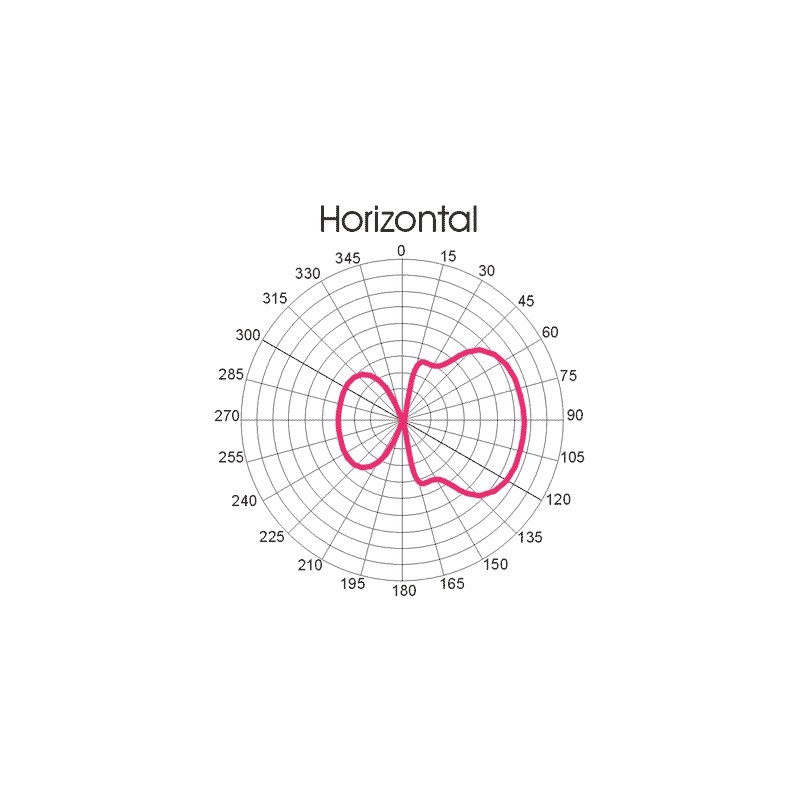

- Сектор излучения по уровню -3 dB в горизонтальной плоскости 65 градусов
- Вес 2 кг
- Габариты 490х330х60 мм
- Габариты упаковки 600x420х80 мм
- Вес антенны в упаковке 2.5 кг
- Длина траверсы 0.53 м
- Диаметр мачты 40-64 мм
- Ветровая нагрузка 65 м/с, при облединении 55 м/с
- Грозозащита - КЗ по постоянному току
- Разъем N-гнездо
Комплектация ComTech TY480E3-7
- Базовая направленная UHF антенна Comtech TY480E3-7
- Крепление на мачту
