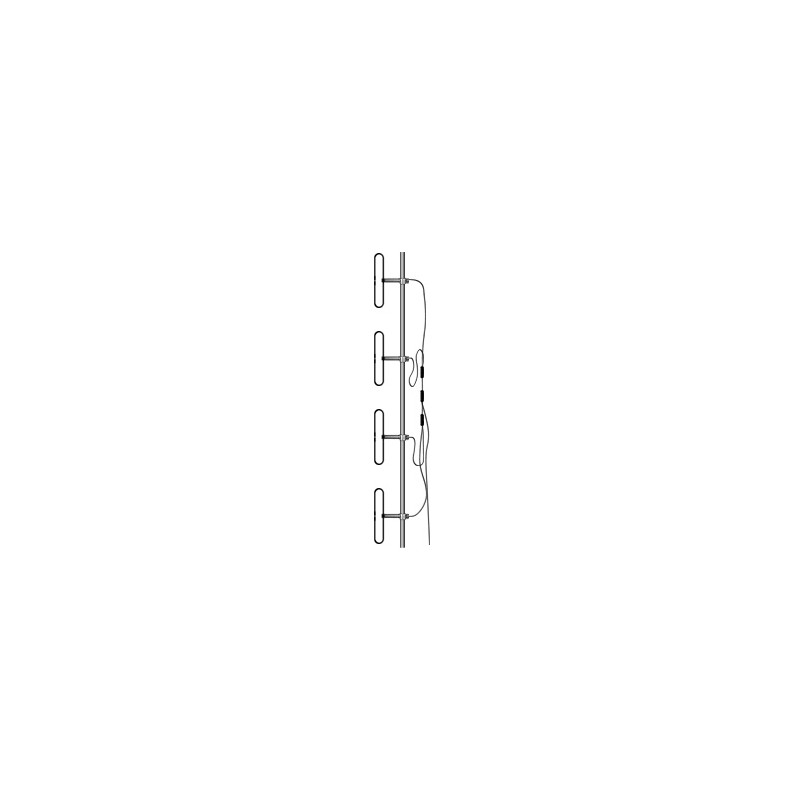

Comtech TC160D8-12 базовая дипольная антенна для работы на частотах 146-174 МГц. Высокоэффективная антенна для связи удаленных друг от друга абонентов. Comtech TC160D8-12 стэк из восьми петлевых дипольных антенн Comtech TC160D1-3 скоммутированных между собой через сумматор.
Базовая направленная антенна Comtech TC160D8-12 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все основные части антенны Comtech TC160D8-12 изготовлены из алюминиевого сплава с полимерным покрытием. Благодаря специальному покрытию на основе устойчивого к неблагоприятным условиям полимера, достигнута высокая стабильность к воздействию коррозии, ультрафиолетового излучения, кислотных осадков, а также абразивной пыли. Специальная конструкция антенн снижает воздействия атмосферных осадков и обледенения на их характеристики. Габариты антенны составляют 0.89х10.8 метра. Диаметр мачты, на которую можно установить базовую дипольная антенну Comtech TC160D8-12 от 40 до 62 мм. Площадь ветровой поверхности антенны составляет всего 0,52 м², что облегчает её использование в различных погодных условиях. Конструктивно Comtech TC160D8-12 коллинеарная дипольная антенна из восьми петлевых вибраторов Пистолькорса для работы на частотах VHF диапазона. Петлевые вибраторы Пистолькорса ценят за простоту конструкции, широкую рабочую полосу, низкую чувствительность к помехам промышленного происхождения, а также возможность в небольших пределах изменять диаграмму направленности.
Работая в диапазоне частот от 146 МГц до 174 МГц дипольная антенна Comtech TC160D8-12 обеспечивает коэффициент усиления 14.15 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. В конструкции антенны Comtech TC160D8-12 применен петлевой вибратор. Благодаря этому антенна обладает достаточно широкой полосой рабочих частот. Антенна поставляется в собранном виде и после установки не нуждается в настройке, работает с подводимой мощностью до 500 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. КСВ антенны не хуже 1.5, что обеспечивает эффективную работу с минимальными потерями сигнала. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Comtech TC160D4-9 в вертикальной плоскости составляет 9 градусов.
Comtech TC160D8-12 дипольная антенна диапазона частот VHF. Широкая сфера применения, легкая надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Антенна разработанна для применения в составе цифровых и аналоговых базовых станций, в составе базовых станций систем диспетчерской и транкинговой связи стандартов MPT 1327, APCO 25, ТЕТРА, МАКВИЛ, а также разнообразных систем передачи данных и телеметрии в диапазоне 136–174 МГц. Кроме того, антенна оснащена грозозащитой, что повышает безопасность и защиту от электростатических разрядов.
- Рабочие частоты 146-174 МГц
- 8 петлевых вибраторов
- Коллинеарная дипольная
- Поляризация - вертикальная, горизонтальная
- КСВ не хуже 1.5
- Мощность до 500 Вт
- Сопротивление 50 Ом
- Усиление 12 dB, 14.15 dBi (на центральной частоте)
- Сектор излучения в вертикальной плоскости 9 градусов
- Вес 25 кг
- Габариты 890х10800 мм
- Габариты упаковки
- Вес антенны в упаковке
- Диаметр мачты 40-62 мм
- Ветровая нагрузка 65 м/с, при облединении 55 м/с
- Грозозащита - КЗ по постоянному току
- Разъем N-гнездо
Комплектация ComTech TC160D8-12
- Базовая дипольная антенна Comtech TC160D8-12
