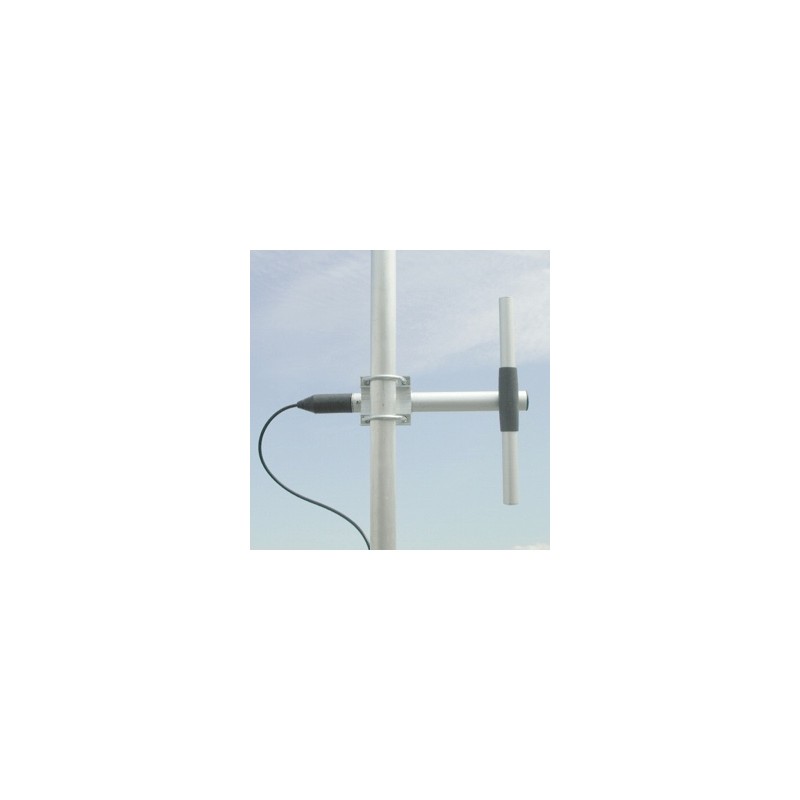

Sirio WD 380-N базовая дипольная антенна для работы на частотах 380-470 МГц. Сборно-разборная конструкция антенны полностью заземлена.
Базовая дипольная антенна Sirio WD 380-N имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Все алюминиевые части антенны Sirio WD 380-N защищены анодированием, крепежные элементы изготовлены из нержавеющей и оцинкованной стали, монтажный кронштейн Sirio FT-6, входящий в комплект поставки, из экструдированного алюминия. Диаметр мачты, на которую можно установить базовую дипольную антенну Sirio WD 380-N от 35 до 60 мм. Площадь ветровой поверхности антенны составляет всего 0,033 м², что облегчает её использование в различных погодных условиях. Конструктивно Sirio WD 380-N дипольная антенна с одним полуволновым неразрезным вибратором. Сборно-разборная конструкция позволяет легко осуществлять монтаж и демонтаж антенны. Кроме того у антенны все металлические части заземлены по постоянному току, а внутренний проводник имеет коротко замкнутый контур, что повышает безопасность и защиту от электростатических разрядов. Разъем N-типа обеспечивает простоту установки и совместимость с различными устройствами. Для защиты места подвода кабеля к антенне предусмотрен защитный колпачок из EPDM резины. Сечение подводимого кабеля в заводском варианте 5-7 мм. При подведении кабеля с сечением 10 мм и более необходимо подрезать конус колпачка до требуемого диаметра.
Работая в диапазоне частот от 380 МГц до 470 МГц дипольная антенна Sirio WD 380-N обеспечивает коэффициент усиления 4.5 dBi в середине рабочего диапазона частот, гарантируя эффективную и надёжную работу. Антенна обеспечивает приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна работает с подводимой мощностью до 150 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем.
Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio WD 380-N в E-плоскости по уровню 3 dB составляет 68 градусов, в H-плоскости - 200 градусов. Антенна Sirio WD 380-N имеет соотношение фронт-тыл 8 dB. Этот параметр характеризует уровень излучения в направлении, противоположном направлению главного лепестка диаграммы направленности и показывает во сколько раз излучение антенны с тыльной стороны меньше, чем фронтальное излучение. Каждые 3 дБ в характеристике соотношения фронт-тыл это снижение излучения антенны в обратном направлении в два раза. Антенна использует систему питания, которая разработана для обеспечения высоко симметричной диаграммы направленности в обеих плоскостях (Е и Н). Антенна Sirio WD 380-N спроектирована на компьютере и показывает высокий уровень усиления и отличную диаграмму направленности в рабочем диапазоне частот.
Sirio WD 380-N эффективная дипольная антенна с широкой полосой рабочих частот и очень легкой надежной конструкции. Антенна предназначена для профессиональных пользователей 70 сантиметрового диапазона, для радиолюбителей работающих на частотах 433 и 446 МГц, для использования с аналоговыми и цифровыми радиостанциями, для применения в системах передачи данных. Антенна Sirio WD 380-N используется для создания стэков, состоящих из 2х (7.3 dBi, E-плоскость 30 градуса), 4х (10.2 dBi, E-плоскость 14 градусов), 6ти (12 dBi, E-плоскость 9 градусов) и 8ми (13 dBi, E-плоскость 7 градусов) диполей, что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях.
- Рабочие частоты 380-470 МГц
- Тип антенны дипольная, сборно-разборная конструкция из полуволновых неразрезных вибраторов
- 1 неразрезной вибратор
- Усиление 2.35 dB, 4.5 dBi
- Мощность 150 Вт
- Коэффициент фронт-тыл более 8 dB
- Сектор излучения по уровню -3 dB в Е-плоскости 68 градусов
- Сектор излучения по уровню -3 dB в Н-плоскости 200 градусов
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 0.95 кг
- Габариты 380х340 мм
- Диаметр траверсы 32 мм
- Диаметр диполя 24 мм
- Диаметр мачты 35-60 мм
- Ветровая нагрузка при 40 м/с - 48N
- Ветровая устойчивость 55 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Грозозащита - заземление по постоянному току
- Разъем N-гнездо
Комплектация Sirio WD 380-N
- Базовая дипольная антенна Sirio WD 380-N
