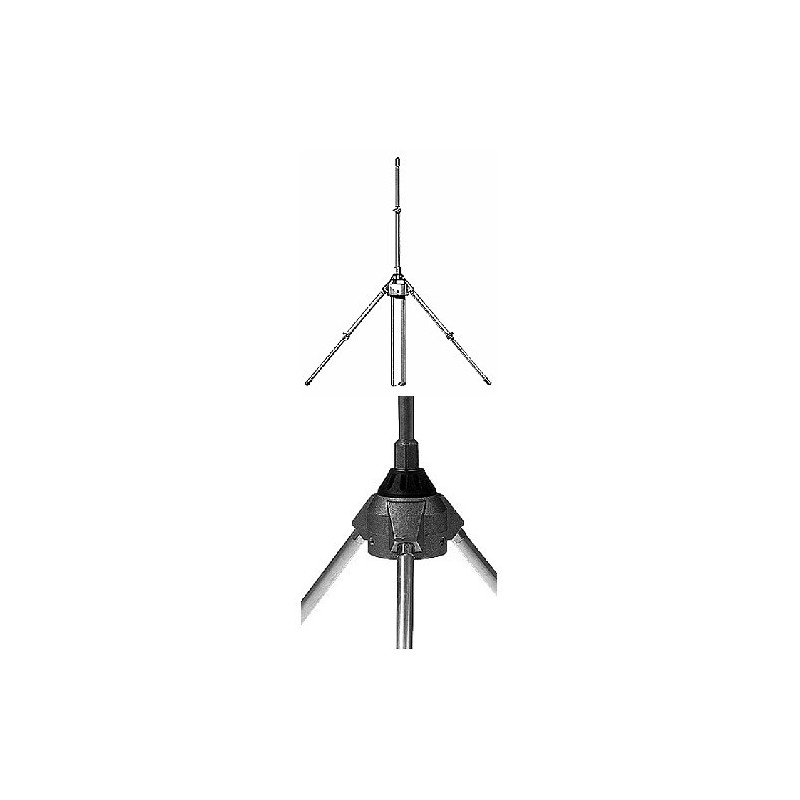

Sirio GPA 135-175 базовая вертикальная антенна для работы на частотах 135-175 МГц. Односекционная профессиональная базовая антенна с возможность настройки на требуемую частоту.
Вертикальная базовая антенна Sirio GPA 135-175 имеет прочную конструкцию из некоррозионного алюминиевого сплава 6063 T-832, обеспечивающего устойчивость к механическим повреждениям и внешним факторам окружающей среды. Все остальные металлические части антенны из хромированной латуни. Антенна собрана на очень прочном литом металлическом основании для обеспечения максимальной прочности и отличных характеристик. Конструкция антенны прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Крепеж из нержавеющей стали обеспечивает дополнительную устойчивость к коррозии, что делает антенну высоконадежной и долговечной. Антенна Sirio GPA 135-175 разработана для работы в условиях сильных ветровых нагрузок. Площадь ветровой поверхности антенны составляет всего 0,02 м², что делает её пригодной для использования в суровых погодных условиях. Конструктивно антенна Sirio GPA 135-175 представляет вертикал типа Ground Plane с одним волновым элементом 1/4 длины волны.
Базовая антенна Sirio GPA 135-175 обеспечивает работу в широкой полосе частот от 135 МГц до 175 МГц с возможностью подстройки излучателя на нужную частоту для лучшего согласования в соответствии с прилагаемым графиком. Антенна Sirio GPA 135-175 обеспечивает коэффициент усиления до 2.15 dBi и низкий уровень КСВ на всем рабочем диапазоне частот, что улучшает качество сигнала и дальность передачи. Диаграмма направленности важный параметр любой антенны, в том числе и вертикальной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Sirio GPA 135-175 в E-плоскости по уровню 3 dB составляет 86 градусов, в H-плоскости - 360 градусов. Угол излучения 0 градусов. Антенна обладает полосой пропускания 19 МГц.
Длина антенны Sirio GPA 135-175 составляет 0.96 м, длина противовесов 41 см. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 300 Вт. Совместимость с мачтами диаметром от 35 мм до 40 мм позволяет легко установить её в удобном месте. Разъем SO239 обеспечивает простоту установки и совместимость с различными устройствами. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Базовая антенна Sirio GPA 135-175 всенаправленная базовая антенна для коммерческой эксплуатации, которая обеспечивает превосходную производительность и предназначена для использования как наземных, так и морских служб. Антенна рассчитана на работу в различных условиях окружающей среды, обладает впечатляющими механическими характеристиками и подходит для пользователей, которым требуется надёжная и стабильная работа. Антенна предназначена для профессиональных пользователей 2 метрового диапазона, для радиолюбителей работающих на частотах 144-148 МГц, для портовых служб работающих на морских частотах, для использования со спутниковыми модемами и устройствами мониторинга ORBCOMM M2M и AIS, для работы на частотах радиообмена ISM-169 МГц, для использования в структурах МВД и различных ЧОП, диспетчерских службах скорой помощи, в различных структурах РЖД.
- Частотный диапазон 170-230 МГц. Настраиваемая
- Тип антенны 1/4, вертикальная
- КСВ не хуже 1.2 (на резонансной частоте)
- Усиление 2.15 dBi
- Угол излучения 0 градусов
- Сектор излучения по уровню -3 dB в Е-плоскости 86 градусов
- Сектор излучения в Н-плоскости 360 градусов
- Полоса пропускания 19 МГц
- Мощность 300 Вт
- Вес 0.48 кг
- Длина 0.76 м
- Диаметр мачты 35-40 мм
- Длина противовесов 0.41 м
- Ветровая нагрузка при 40 м/с - 24N
- Ветровая устойчивость 50 м/с
- Разъем SO239
Комплектация Sirio GPA 170-230
- Базовая антенна Sirio GPA 170-230
- Крепление на мачту
