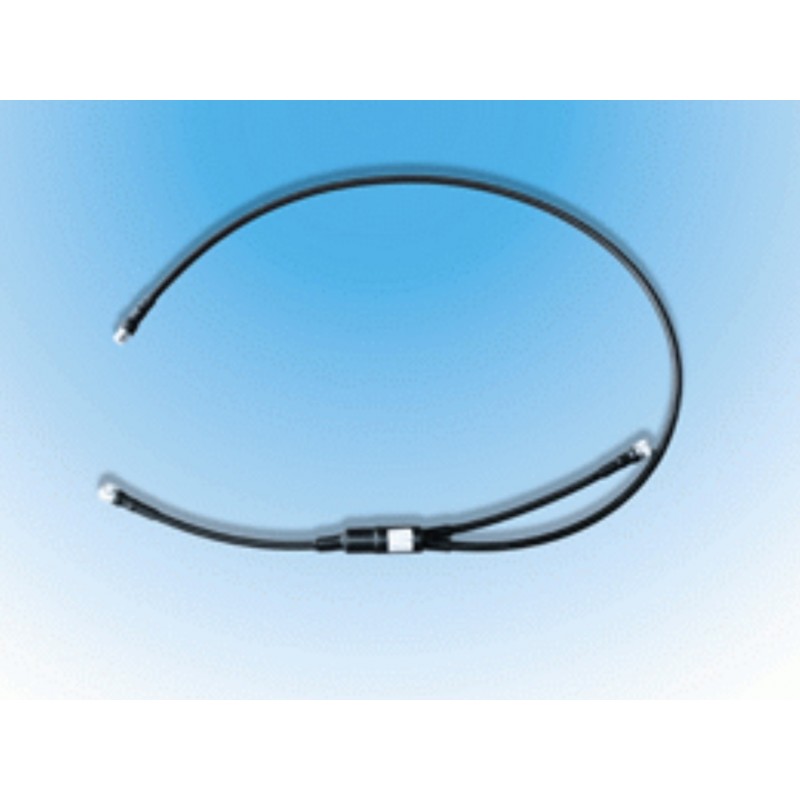

Radial TK-52V двухканальный делитель мощности (сумматор) для построения антенных решеток (стэков), работающих на частотах VHF. Предназначен для подключения двух антенн к одному фидеру. Благодаря герметичной конструкции делители мощности могут быть использованы в неблагоприятных климатических условиях.
Radial TK-52V это герметичный разветвитель, собранный на коаксиальной линии. Делитель мощности надежно защищен, что обеспечивает устойчивость к механическим и химическим повреждениям, а также внешним факторам окружающей среды. Конструкция делителя мощности Radial TK-52V прочная и обеспечивает длительный срок службы даже в суровых погодных условиях. Конструктивно Radial TK-522V это делитель Уилкинсона с применением четвертьволновых трансформаторов и изолирующего резистора между выходными портами.
Делитель мощности Radial TK-52V обеспечивает работу в полосе частот от 136 МГц до 174 МГц, и позволяет быстро и без лишних хлопот подключить две антенны и начать работать. Делитель мощности оснащен разъемами N-гнездо и N-штекер (2шт), что снижает общий уровень КСВ всей системы и гарантирует совместимость с широким спектром радиооборудования. Обеспечивает приемлимый уровень КСВ, характерный для профессиональных систем и хорошее согласование на всех портах, высокую изоляцию между выходами и минимальные потери, определяемые лишь омическим сопротивлением проводников.
Radial TK-52V обеспечивает работу с подводимой на главный порт мощностью до 200 Вт и в зависимости от поставленных задач работает либо как делитель мощности, либо как сумматор. Если подать сигнал на главный порт - Radial TK-52V работает как делитель, распределяя мощность по выходным портам. Если подать сигналы на боковые порты - устройство суммирует их на главном порту.
При создании системы с использованием Radial TK-52V нужно учитывать следующее
- что длины подводимых фидеров к антеннам должны быть одинаковой длиной. При необходимости использования разных длин необходимо использовать фазовращатели
- что делитель мощности обеспечивает изоляцию по выходным портам, но не рассчитан на подаваемый мощный сигнал по двум портам одновременно
- что потери в кабеле от делителя до антенны не учтены в технических характеристиках. Монтаж необходимо осуществлять как можно ближе к антенне или антенному узлу
- что необходимо регулярно контролировать уровень КСВ каждой антенны в системе
- что в случае неиспользования одного из портов, его необходимо нагрузить 50 Ом согласованной нагрузкой (терминатором)
Radial TK-52V отличный вариант для радиолюбителей и для профессионалов из всех сфер деятельности. Может применяться и для питания антенного стека (делитель мощности), и для объединения сигналов нескольких приемных антенн (сумматор). Делитель мощности Radial TK-52V позволяет создавать стеки из двух направленных или двух дипольных антенн, организовывать секторное покрытие, для равномерного распределения сигнала внутри здания по нескольким точкам без дополнительных передатчиков, при резервировании или при контрольных измерениях. Возможна каскадная схема подключения, при которой выход одного делителя мощности подключается ко входу другого.
- Диапазон частот 136-174 МГц
- Количество каналов 2
- КСВ не хуже 1.5
- Потери 0.15 dB в элементах
- Реальное затухание 3.15 dB
- Мощность 200 Вт
- Разъем на входе N-гнездо
- Разъемы на выходах N-штекер
Комплектация Radial TK-52V
- Делитель мощности Radial TK-52V
