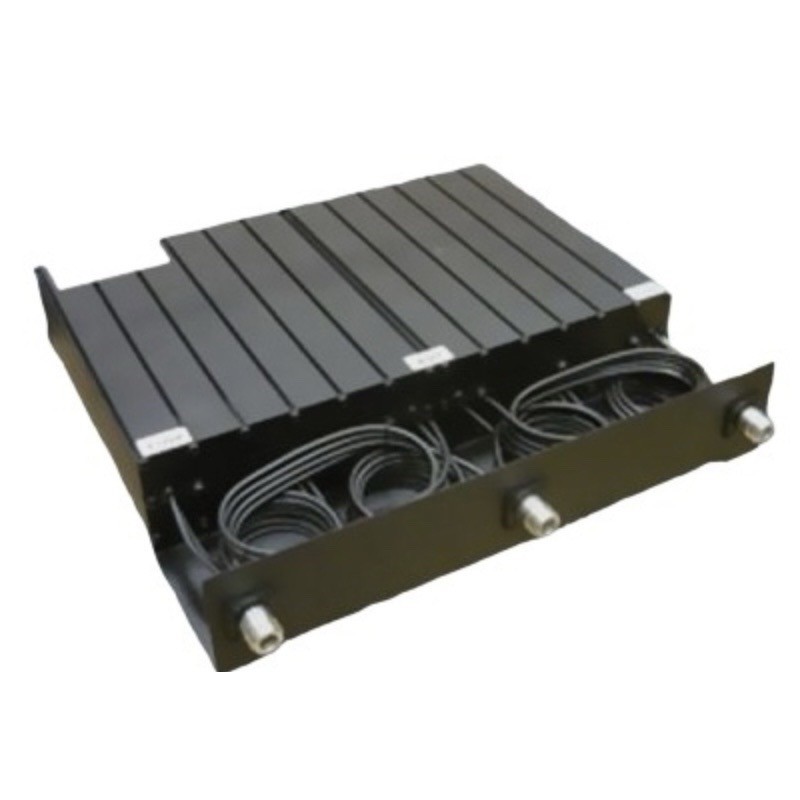

Radial MDF-6LB M малогабаритный дуплексный фильтр для работы на частотах LB диапазона. Высокий уровень изоляции, минимальный разнос между частотой приема и частотой передачи 3 МГц.
Дуплексный филтр Radial MDF-6LB M имеет прочный металлический корпус, что обеспечивает хорошую изоляцию и длительный срок эксплуатации. Конструкция дуплексера значительно меньше по размерам, чем полноразмерный вариант Radial DPR4-4LB, но при этом обеспечивается изоляция между приемным и передающим трактом не хуже 90 дБ, минимальные паразитные составляющие и помехи, а также минимальные интермодуляционные искажения. Radial MDF-6LB M шести резонаторный дуплексный фильтр на спиральных изоляторах с эффективным экранированием. Габариты дуплексера позволяют легко интегрировать Radial MDF-6LB M в Вашу систему для работы в полнодуплексном режиме с ретрансляторами или мобильными радиостанциями.
Дуплексер Radial MDF-6LB M предназначен для работы в полосе частот от 37 МГц до 44 МГц с минимальными потерями и с подводимой мощностью до 150 Вт при непрерывном режиме использования. Идеально подходит для систем радиосвязи, где необходима одновременная работа и на прием и на передачу. Применение в Вашей системе дуплексера Radial MDF-6LB M позволяет использовать для эффективной работы одну антенну и на прием и на передачу, вместо двух антенн для каждого режима. Принцип работы основан на частотной селекции, те дуплексер разделяет сигналы приема и передачи так, чтобы они не мешали друг другу.
Дуплексер Radial MDF-6LB M имеет три порта с разъемами N-гнездо для подключения антенны, передающего тракта и приемного тракта. Внутри дуплексера находятся шесть резонаторов, соединенных таким образом, чтобы сформировать два режекторных фильтра с не пересекающимися полосами пропускания. По три резонатора в каждом плече - на прием и на передачу. Каждое плечо настраивается так, чтобы пропускать частоты передатчика в одном плече, а частоты приемника — в другом, блокируя сигнал в окне между ними.
Diamond MX72A можно использовать с трансиверами, оснащенными отдельными антенными входами и выходами для диапазонов VHF и UHF. Независимо от того, хотите ли вы подключить один или два трансивера к одной многодиапазонной антенне, или планируете подключение одной радиостанции к двум антеннам, а может в планах построить систему без антенного коммуникатора, этот высококачественный диплексер - Diamond MX72A - позволит это сделать. Простая установка и прочная конструкция, объединение двух трансиверов или разделение сигналов, подходит для многодиапазонных антенн и многодиапазонных радиостанций, обеспечивает минимальные потери и высокое качество сигнала, идеален для длительной эксплуатации. С диплексером Diamond MX72A вы оптимизируете свою радиосистему, получаете максимальную гибкость и эффективность. Купив Diamond MX72A вы получаете высокое японское качество и сделаете апгрейд своей системы связи высокоэффективным.
- Рабочие частоты LPF 1.6-30 МГц и 49-150 МГц. Только на прием 1.6-225 МГц
- Рабочие частоты HPF 400-460 МГц. Только на прием 340-1000 МГц
- Подводимая мощность на частотах 1.6-30 МГц до 1000 Вт РЕР, 400 Вт CW
- Подводимая мощность на частотах 49-150 МГц до 400 Вт РЕР, 150 Вт CW
- Подводимая мощность на частотах 400-460 МГц до 250 Вт PEP, 100 Вт CW
- Сопротивление 50 Ом
- Изоляция более 60 дБ
- Потери менее 0.15 дБ на частотах 1.6-30 МГц и 49-150 МГц
- Потери менее 0.25 дБ на частотах 400-460 МГц
- КСВ менее 1.2
- Габариты 46х25х57 мм
- Вес 220 грамм
- Разъемы N-гнездо (1шт), PL-штекер на кабеле 5D-2VS длиной 35 см (частоты 1.6-30 МГц и 49-150 МГц) и N-штекер на кабеле 5D-2VS длиной 35 см (частоты 400-460 МГц)
Диплексер Diamond MX72A не является водонепронецаемым. Устанавливайте его в защищенном от атмосферных воздействий месте.
