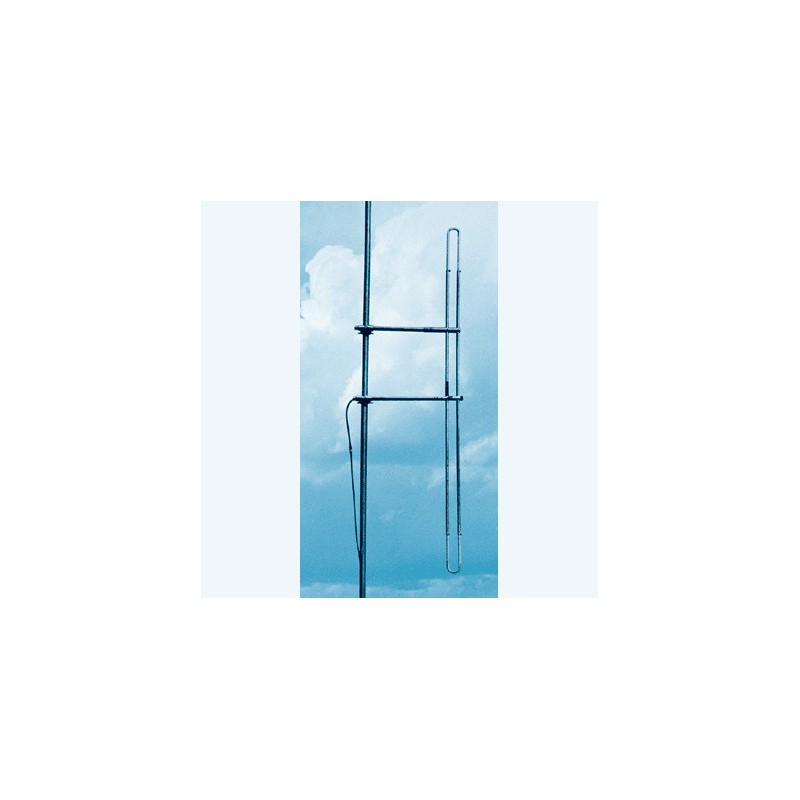

Radial DP2 LB H базовая дипольная антенна для работы в верхней части диапазона LB на частотах от 40 МГц до 50 МГц. Антенна представляет собой стэк из двух петлевых вибраторов скоммутированные через сумматор.
Базовая дипольная антенна Radial DP2 LB H имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну эффективной, высоко надежной и долговечной. Благодаря конструкции она удобна в настройке и установке. Несмотря на большие размеры, антенна имеет высокую механическую прочность, обеспеченную дополнительными кронштейнами крепления. Система питания антенны позволяет отказаться от выноса излучателя на большое расстояние от мачты. Все основные части антенны Radial DP2 LB H изготовлены из алюминиевого сплава АД-31 с полимерным покрытием, которое защищает от агрессивных сред и обледенения. Площадь ветровой поверхности антенны составляет всего 0,33 м², что облегчает её использование в различных погодных условиях. Конструктивно Radial DP2 LB H дипольная антенна, построеная по принципу параллельного сложения мощностей коллинеарно расположенных двух петлевых вибраторов. Для установки антенны подходят только мачты ферменной конструкции.
Для эффективной работы антенна Radial DP2 LB H требует настройки на конкретную частоту в диапазоне от 40 МГц до 50 МГц. Настройка антенны на необходимую частоту осуществляется изменением высоты каждого петлевого вибратора. Антенна обеспечивает коэффициент усиления 8.15 dBi, а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна работает с подводимой мощностью до 800 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DP2 LB H в вертикальной плоскости по уровню 3 dB составляет 35 градусов.
Radial DP2 LB H - стек из двух антенн Radial DP1 LB H, предназначенный для эксплуатации в различных климатических условиях. Низкая чувствительность к помехам промышленного происхождения, широкая сфера применения, надежная конструкция. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях. Также возможна установка двух антенн Radial DP2 LB H по разные стороны мачты, что позволит создавать антенную систему с практически круговой диаграммой направленности.
- Рабочие частоты 40-50 МГц. Требуется настройка
- Тип антенны дипольная
- 2 петлевых вибратора
- Усиление 8.15dBi
- Мощность 800 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 35 градусов
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 13 кг
- Высота в сборе до 8.5 м
- Габариты упаковки 2520х360х160 мм
- Вес упаковки 14.36 кг
- Диаметр мачты 38-65 мм
- Ветровая нагрузка при 45 м/с - 374N
- Ветровая устойчивость 42 м/с
- Ветровая устойчивость при облединении 28 м/с
- Температура эксплуатации от -50 градусов до +50 градусов
- Разъем N-гнездо
Комплектация Radial DP2 LB H
- Антенна Radial DP2 LB H
