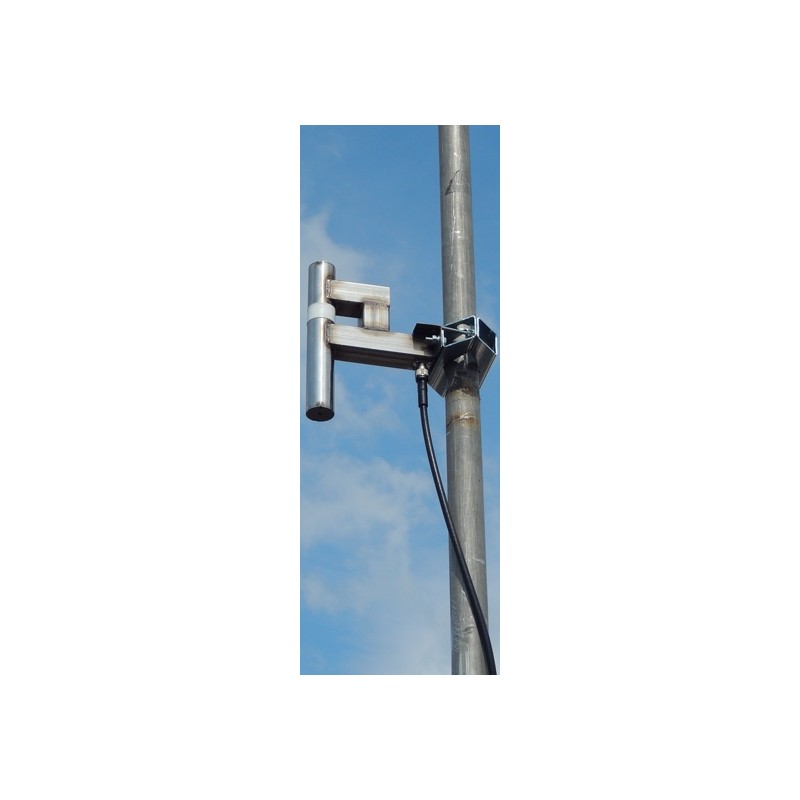

Radial DA1 UHFS базовая дипольная антенна для работы в диапазоне частот UHF. Radial DA1 UHFS дипольная антенна, выполненная из нержавеющей стали цельносварной конструкцией для суровых арктических условий. Широкая полоса рабочих частот, низкая чувствительность к промышленным помехам.
Базовая дипольная антенна Radial DA1 UHFS повышенной надежности, имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям, внешним факторам окружающей среды, к коррозии и длительный срок службы даже в суровых арктических условиях, что делает антенну эффективной, высоко надежной и долговечной. Антенны Radial DA1 UHFA полностью изготовлена из нержавеющей стали. Цельнометаллическая конструкция обеспечивает надёжную грозозащиту. Конструктивно Radial DA1 UHFS цельносварная дипольная антенна для работы на частотах UHF диапазона.
Работая в широком диапазоне частот от 380 МГц до 470 МГц, дипольная антенна Radial DA1 UHFS обеспечивает коэффициент усиления 5.2 dBi, а также приемлимый уровень КСВ не хуже 1.5, что гарантирует эффективную и надёжную работу с минимальными потерями сигнала. Антенна не нуждается в настройке. Антенна работает с подводимой мощностью до 500 Вт и рассчитана на сопротивление 50 Ом, что делает её совместимой с большинством стандартных систем. Диаграмма направленности важный параметр любой антенны, в том числе и направленной. Для удобства диаграмму направленности принято рассматривать в двух перпендикулярных плоскостях. Как правило это плоскости электрического вектора (E-плоскость) и магнитного (H-плоскость). В некоторых случаях диаграмму направленности рассматривают в вертикальной и горизонтальной плоскости. Сектор излучения антенны Radial DA1 UHFS в вертикальной плоскости по уровню 3 dB составляет 70 градусов, в H-плоскости по уровню 3 dB составляет 160 градусов.
Radial DA1 UHFS цельносварная неразборная двухэтажная дипольная антенна диапазона частот UHF. Имеет очень широкую полосу по согласованию, что положительно сказывается на качестве связи при обледенении. Каждая антенна перед отгрузкой проходит выходной контроль на полигоне завода Radial. При правильной установке на мачту как можно выше обеспечит высокую эффективность и приличную дальность приема и передачи практически в любых погодных условиях, в том числе в арктической зоне. Антенна Антенна Radial DA1 UHFS используется для создания стэков, состоящих из 2х (DA2 UHFS), 4х (DA4 UHFS) и 8ми (DA8 UHFS) диполей, которые выполненны цельносварной конструкцией с внутренним расположением системы сложения. Что позволит не только увеличить усиление и соответственно дальность действия, но и улучшить качество передачи голоса, надежность передачи данных и разборчивость речи в критических ситуациях.
- Рабочие частоты 380-470 МГц
- Тип антенны дипольная, цельносварная неразборная
- 1 вибратор
- Усиление 5.2 dBi
- Мощность 500 Вт
- Сектор излучения по уровню -3 dB в вертикальной плоскости 70 градусов
- Сектор излучения в H-плоскости по уровню -3 dB 160 градусов
- КСВ не хуже 1.5
- Сопротивление 50 Ом
- Вес 1.97 кг
- Габариты 188х100х40 мм
- Температура эксплуатации от -60 градусов до +60 градусов
- Разъем N-гнездо
Комплектация Radial DA1 UHFS
- Базовая дипольная антенна Radial DA1 UHFS
