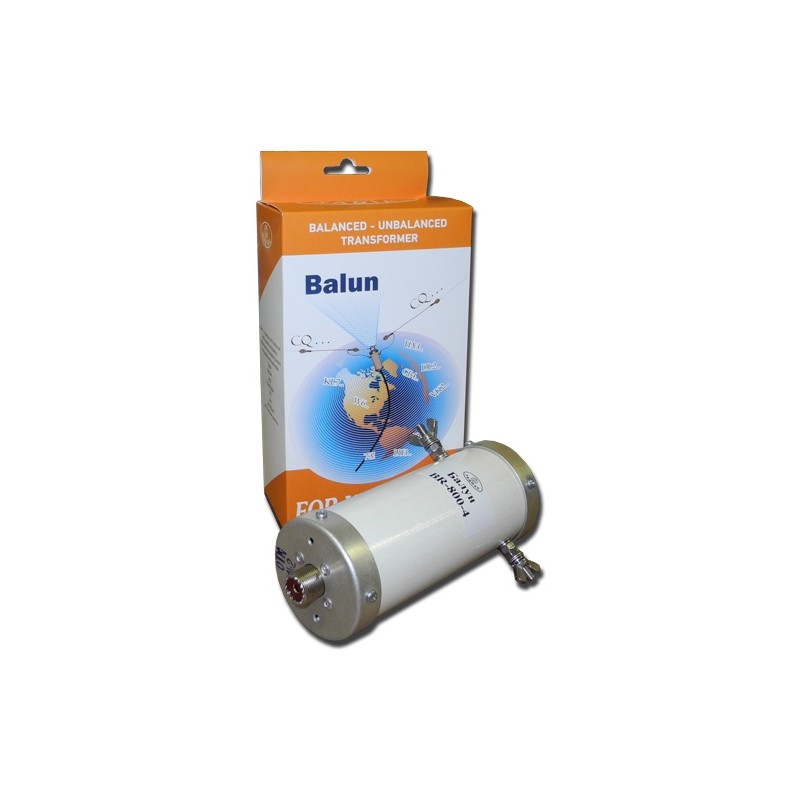

Radial BR-800-1 балун с коэффициентом трансформации 1:1. Балун подходит для симметричных антенн, которые нужно надежно и без помех подключить к коаксиальному кабелю, подавив синфазные токи в точке питания.
Балун Radial BR-800-1 имеет коэффициент трансформации 1:1 и не меняет величину сопротивления, а лишь симметрирует токи, минимизируя при этом паразитное излучение по подводимому кабелю, улучшая качество приема. Radial BR-800-1 предназначен для подключения к симметричным антеннам. В них токи текут в противофазе по двум плечам антенны, формируя нужное излучение. Подводимый кабель, напротив, является несимметричным. Кабель имеет центральную жилу и оплетку, которая становится паразитным проводником. Если подключить симметричную антенну к радиостанции напрямую через обычный коаксиальный кабель, возникает затекание токов на оплетку, что превращает кабель в дополнительную часть антенны. Токи текущие по экрану сами начинают излучать, создавая помехи для приемников, радиостанций. Балун Radial BR-800-1 обеспечивает гальваническую развязку и подавление синфазных токов. Балун преобразует несиммитричный сигнал с кабеля в симметричный в точке питания. Балун Radial BR-800-1 выполнен на ферритовых биноклях, что обеспечивает низкие потери мощности, обеспечивает эффективное симметрирование, обеспечивает повышенную устойчивость к намагничиванию, обеспечивает возможность работы с высокой подводимой мощностью, обеспечивает широкую полосу пропускания. Балун помещен в стеклопластиковый чехол и имеет защиту от влаги, путем полиэфирной заливки. Применение балуна Radial BR-800-1 гарантирует, что сигнал будет излучаться только элементами антенны, обеспечивая эффективную работу Вашей системы и предсказуемую диаграмму направленности.
Radial BR-800-1 предназначен для работы в диапазоне частот от 1 МГц до 30 МГц. Широкополосное согласование достигается с помощью балансирующих конденсаторов на входе и выходе. Благодаря максимальной мощности 800 Вт, балун может работать с высокими нагрузками, что делает его идеальным для интенсивной эксплуатации и сеансов передачи на высокой мощности. Важно помнить, что допустимая мощность зависит от времени работы на передачу, вида излучения, частоты, КСВ и температуры окружающей среды. Прочный, полностью герметичный корпус выдерживает экстремальные условия окружающей среды и обеспечивает длительную и надежную работу. Балун Radial BR-800-1 оснащен разъемом PL-гнездо обеспечивая надежное соединение с оборудованием в Вашей системы. Внизу около разъёма расположено дренажное отверстие, которое обеспечивает сток конденсата и продувку внутренностей устройства.

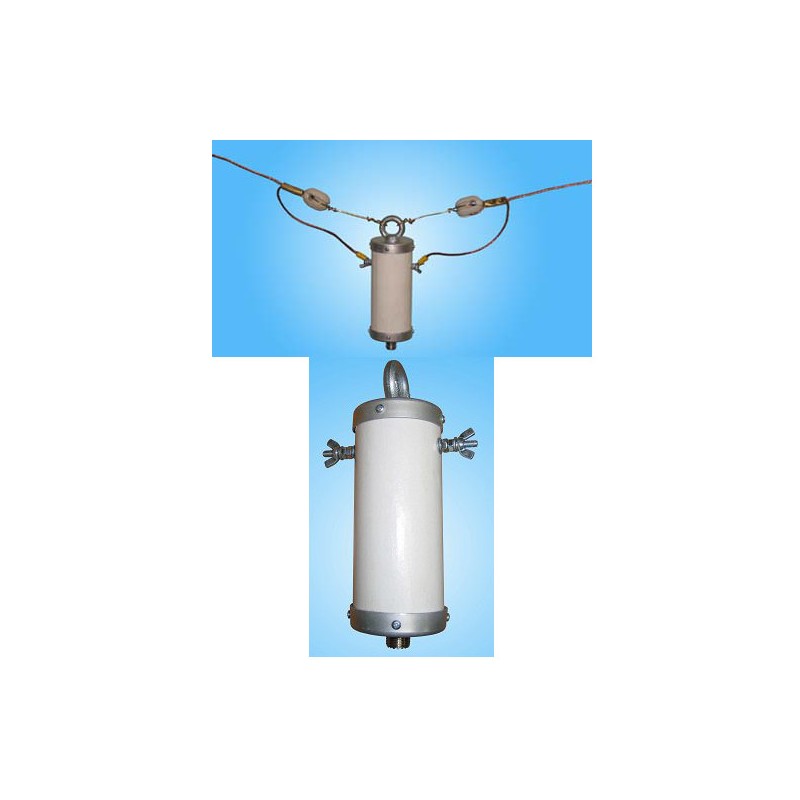

Radial BR-800-1 - балун, разработанный для радиолюбителей, которым необходимы надежная работа в том числе и в полевых условиях с подводимой мощностью до 800 Вт. Обеспечивает стабильные параметры антенн, независимо от положения фидера. Водонепронецаемое исполнение, компактный и легкий. Монтажные винты с гайками барашек надежно фиксируют плечи антенны. Благодаря низкому КСВ обеспечивает эффективную передачу сигнала и минимальные потери. Radial BR-800-1 отличный выбор для применения радиолюбителями. Radial BR-800-1 используется в полуволновых диполях, в дипольных антеннах растянутых методом перевернутой буквы V, в двухэлементных квадратах, направленных (Yagi) и вертикальных антеннах. Все балуны проходят двойной контроль на анализаторах до герметизации и после.
- Диапазон частот 1-30 МГц
- Коэффициент трансформации 1:1
- Потери 0.2-0.4 dB
- Мощность 800 Вт (CW, SSB)
- Сопротивление 50 Ом
- Коэффициент ассиметрии не хуже 20 dB
- Габариты 118х100х60 мм
- Вес 386 грамм
- Разъем PL-гнездо
Комплектация Radial BR-800-1
- Балун Radial BR-800-1
