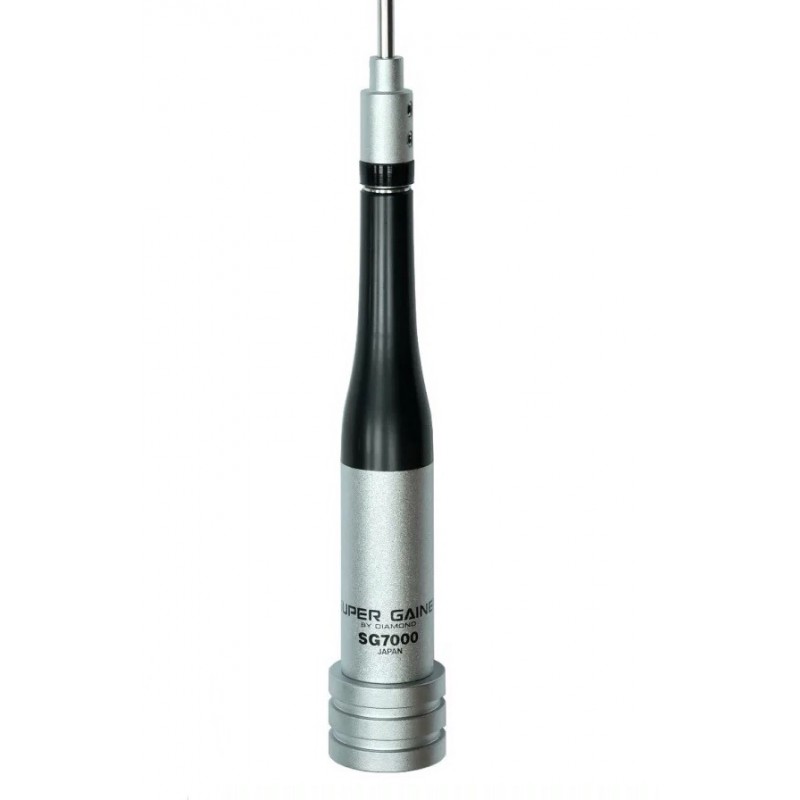

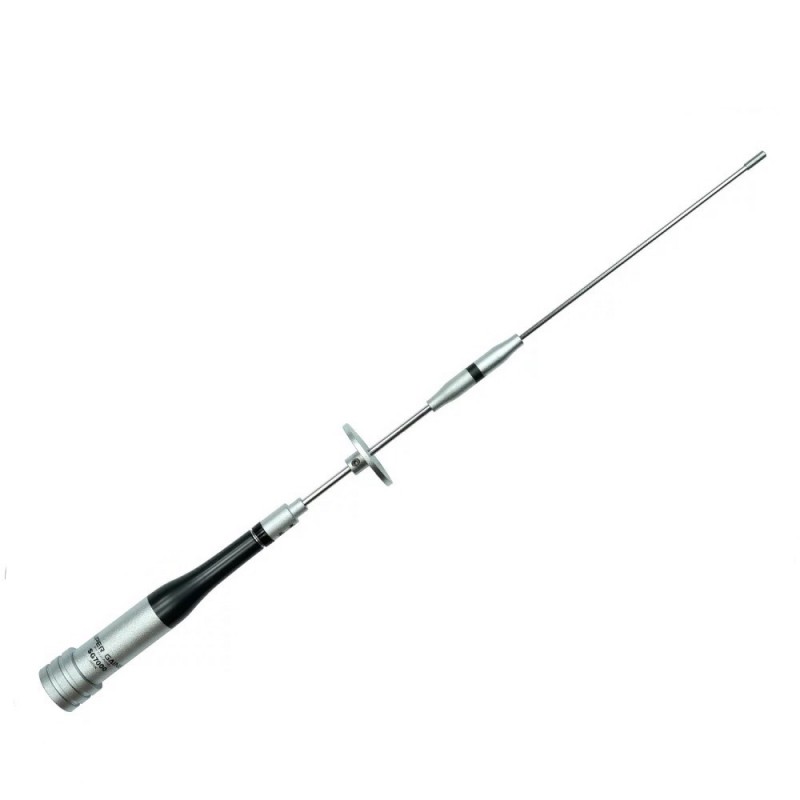

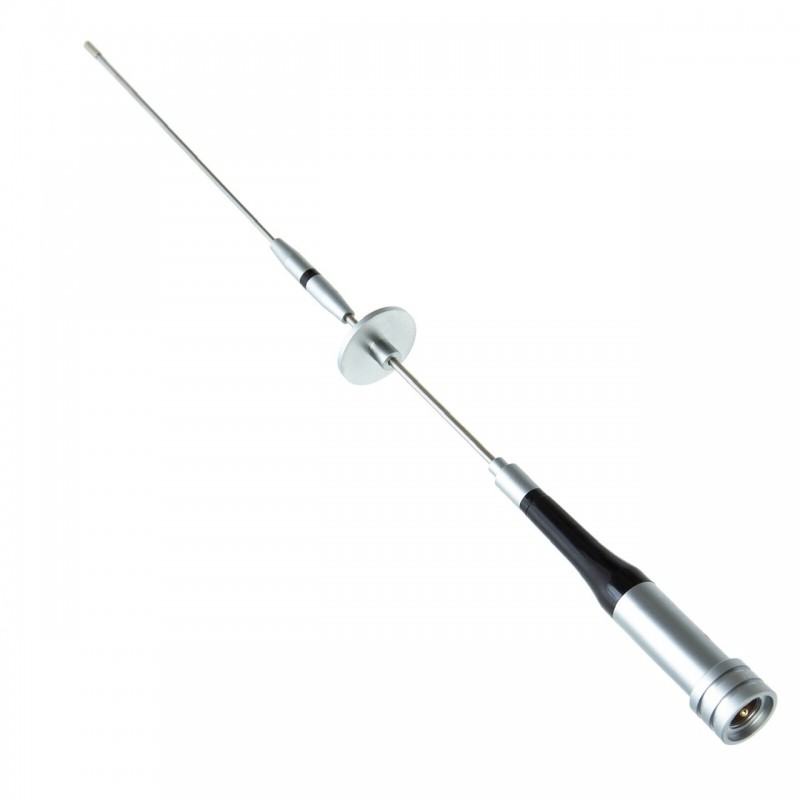

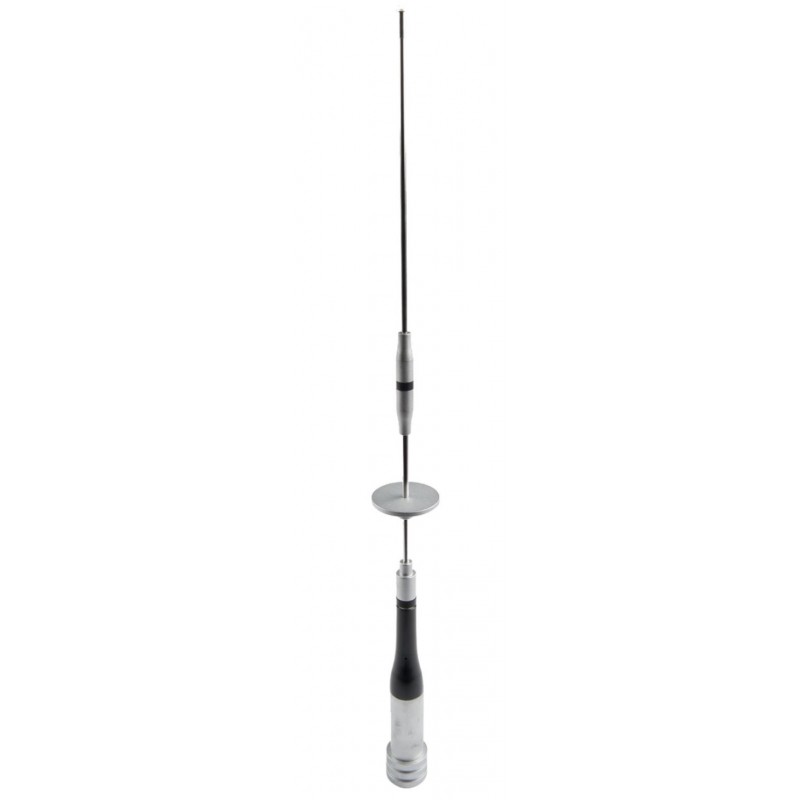

Diamond SG7000 автомобильная антенна с основанием PL-259 для работы на любительских частотах VHF и UHF. Антенна оснащена шарнирным механизмом складывания. Автомобильная антенна Diamond SG7000 устанавливается на автомобиль с помощью врезных или магнитных оснований с креплением PL-типа.

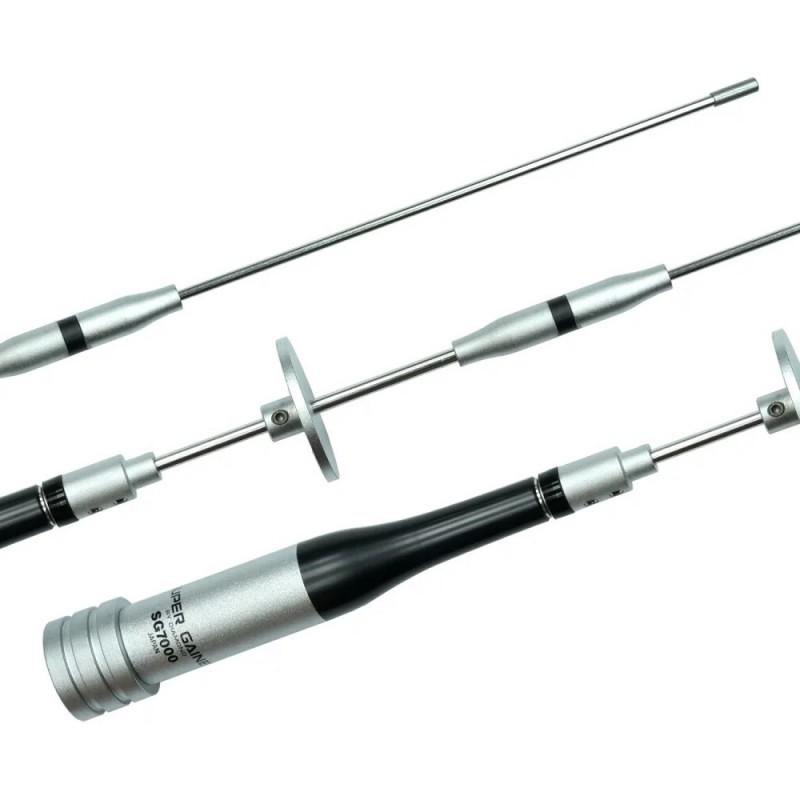

Автомобильная антенна Diamond SG7000 имеет прочную конструкцию, обеспечивающую устойчивость к механическим повреждениям и внешним факторам окружающей среды, обеспечивая устойчивость к коррозии и длительный срок службы даже в суровых погодных условиях, что делает антенну высоко надежной и долговечной. Антенна Diamond SG7000 отличается уникальной конструкцией с одним волновым элементом 1/4 длины волны с емкостной нагрузкой для диапазона частот VHF и одним волновым элементом 6/8 длины волны с емкостной нагрузкой на частотах UHF, а также подстроечным емкостным диском. Эта конфигурация обеспечивает оптимальную производительность в различных частотных диапазонах. Антенна Diamond SG7000 с покрытием под серебро и дополнительной катушкой, которая имеет закрытую конструкцию, на штыре для разделения излучателя.

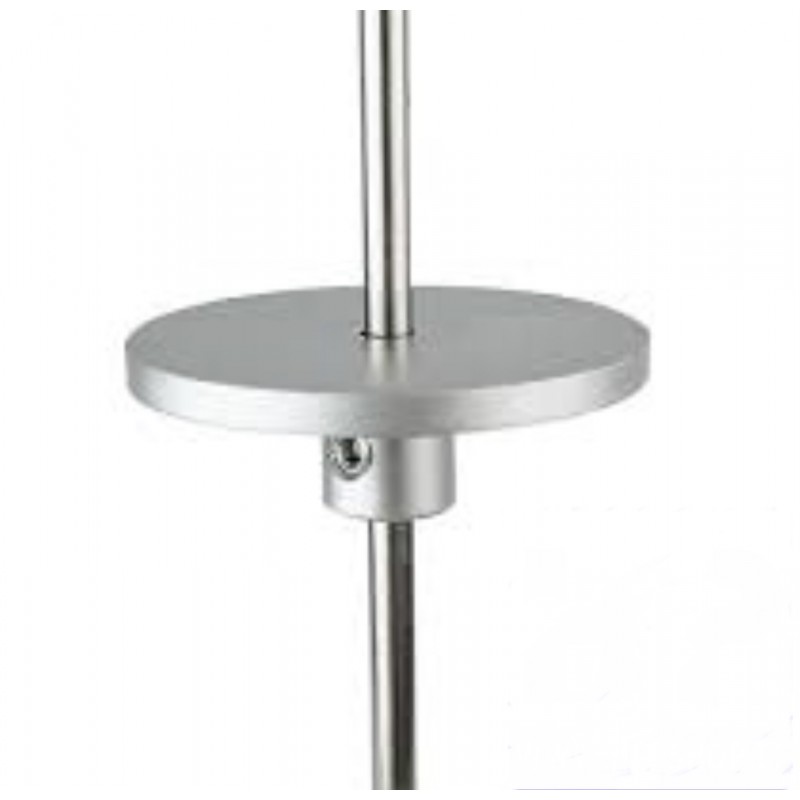

Автомобильная антенна Diamond SG7000 обеспечивает работу на любительских частотах 144-148 МГц и 430-440 МГц без необходимости в дополнительной настройке, поскольку поставляется настроенной на заводе для оптимальной работы. Это особенно удобно для пользователей, которым необходимо быстро и без лишних хлопот установить антенну и начать работать. Антенна Diamond SG7000 обеспечивает приемлимый уровень КСВ на всем рабочем диапазоне частот и высокий коэффициент усиления, улучшающий качество сигнала и дальность передачи. Для получения более оптимального уровня КСВ предусмотрена юстировка антенны путем смещения штыревого элемента вверх или вниз. Передвигая емкостной подстроечный диск по штырю можно подстроить антенну внутри диапазона. Настройка диска производится после установки на крепление. При использовании дуплексера антенна Diamond SG7000 может одновременно принимать и передавать сигнал в двух диапазонах частот, а также может работать в режиме кросс-бенда. Для увеличения эффективности излучения в антенне применена емкостная нагрузка (C-Load) и на частотах VHF, и на частотах UHF.

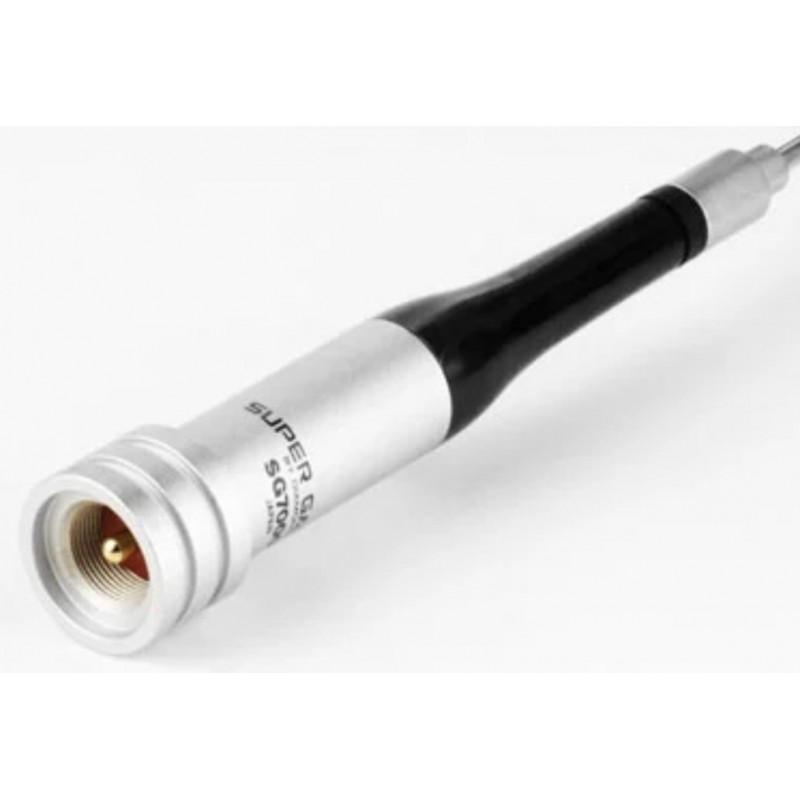

Длина антенны Diamond SG7000 составляет всего 47 см. Антенна надежная, но при этом мощная. При работе на передачу антенна выдерживает мощность до 100 Вт. Антенна оснащена разъемом PL-259, обеспечивая простоту установки и совместимость с различными типами креплений. В разъёме антенны используется центральный проводник с покрытием из золота 24х карат. Автомобильная антенна Diamond SG7000 устанавливается на автомобиль с помощью креплений на багажник, на водосток, на рейлинг, на зеркало с помощью опционального врезного основания PL-типа.
Для установки антенны Diamond SG7000 не рекомендуется использовать магнитные основания.

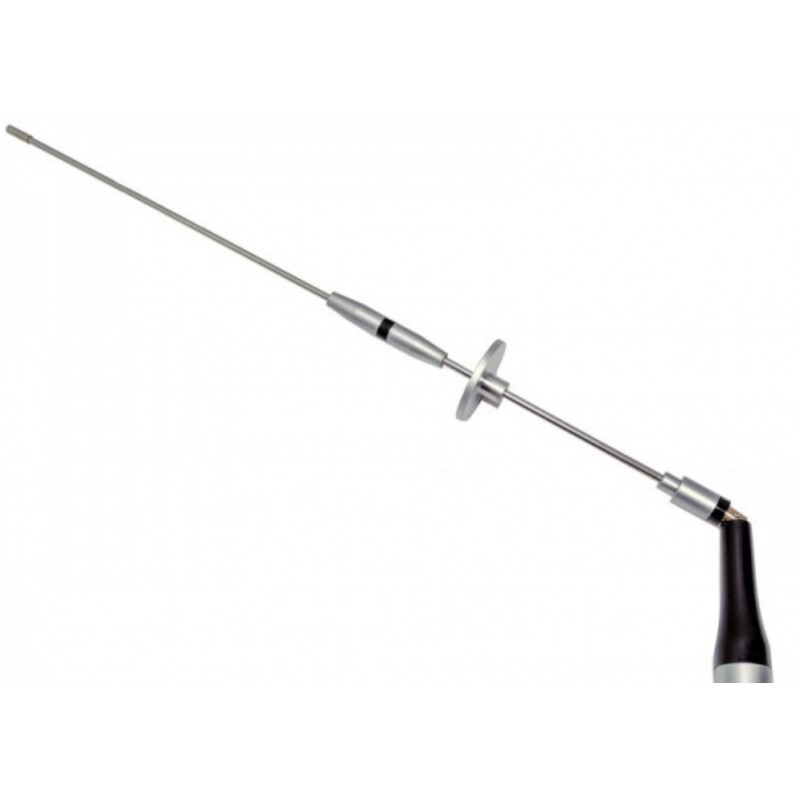

На частотах 430-440 МГц антенна имеет безрадиальную структуру и не требует контакта с корпусом автомобиля (заземления). На частотах 144-146 МГц КСВ антенны зависит от расположения антенны и требуется найти то место, которое обеспечивает минимальный уровень КСВ. Предусмотрена юстировка антенны путем смещения штыревого элемента вверх или вниз для получения оптимального уровня КСВ. Антенна Diamond SG7000 оснащена шарнирным механизмом складывания, при этом обеспечивая надежное крепление во время движения сохраняя вертикальное положение штыря. Сопротивление антенны 50 Ом, что гарантирует совместимость с широким спектром радиооборудования.
Diamond SG7000 из серии Super Gainer очень компактная автомобильная антенна с высоким коэффициентом усиления, покрывающая диапазоны частот VHF и UHF, дизайн которой разработан для использования на современных автомобилях. Компактная, надежная антенна с коротким излучателем, которая идеально подойдет для локальной работы с ретрансляторами или в системе APRS.
- Диапазон частот 144-148 МГц и 430-440 МГц
- Тип антенны 1/4 длины волны (VHF) и 6/8 длины волны (UHF)
- Направленность круговая
- Поляризация линейная вертикальная
- Усиление 2.15 dBi (VHF), 5.95 dBi (UHF)
- Мощность 100Вт
- Длина 0.47м
- Вес 0.28кг
- Разъем PL-259
- Серия антенн Diamond Super Gainer

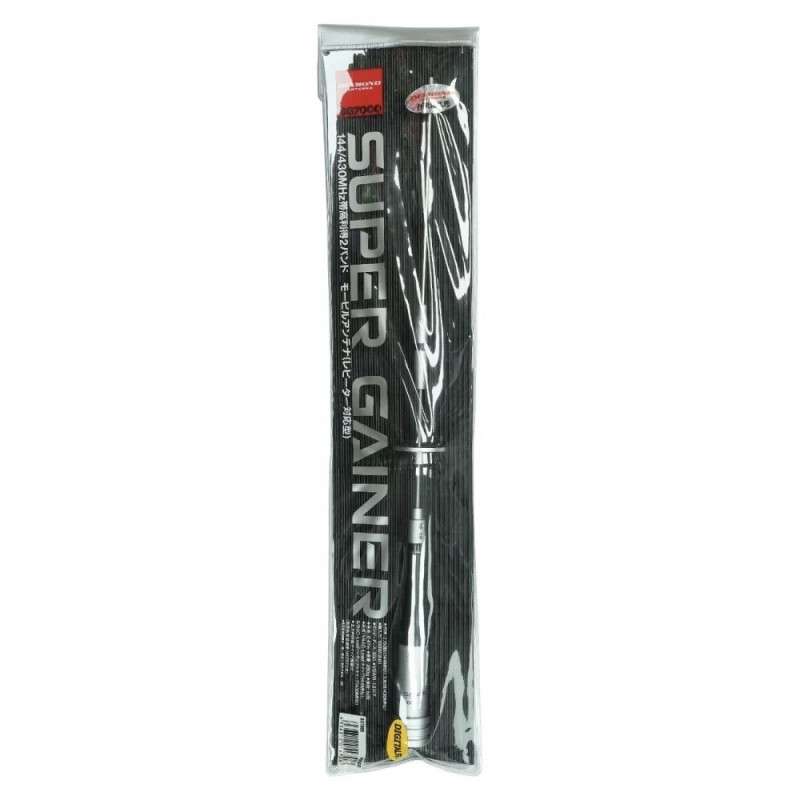

Комплектация Diamond SG7000
- Автомобильная антенна Diamond SG7000
